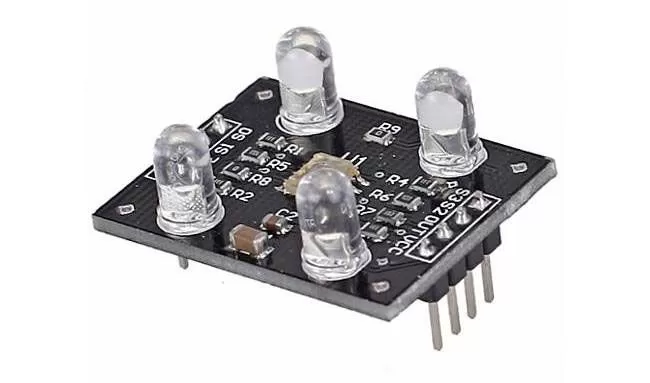

Модуль датчика TCS230 (рис. 1) предназначен для определения цвета предмета.

Рисунок 1

Микросхема TCS230 преобразует интенсивность цветового спектра в сигнал различной частоты (рис. 2). Интенсивность цветового спектра обратно пропорциональна частоте выходного сигнала.

Рисунок 2

Микросхема TCS230 для определения цвета измеряет три спектра: красный, синий, зелёный. Микросхема состоит из 64 (4*16) фотодиодов, определяющих выбор фильтра: синий, зеленый, красный или без фильтра.

Измеряемый объект необходимо устанавливать параллельно к объекту измерения на расстоянии не более 10 мм. На корпусе датчика расположено четыре светодиода, которые используются для подсветки места измерения.

Технические характеристики

Подключение к Arduino

Рассмотрим подключение датчика TCS230 к плате Arduino. Для масштабирование частоты импульсов на выходе OUT на контактах S0, S1 необходимо установить сигналы согласно рис.3.

Рисунок 3

Выбор фильтра осуществляется (зеленый, красный, синий, без фильтра) установкой сигналов на контактах S2, S3 по таблице (рис. 4):

Рисунок 4

Схема подключения датчика к плате Arduino:

Рисунок 5
