Модуль клавиатуры и светодиодной индикации TM1638 LED&KEY

Остаток: 11 шт
Нет в наличии
Описание

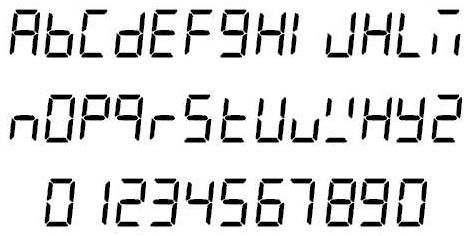

Устройство ввода-вывода данных для совместной работы с микроконтроллером. Обмен данных происходит по оригинальной шине из трех сигнальных линий близкой по свойствам к шине SPI. Строка семисегментных индикаторов позволяет отображать числа, некоторые буквы и простые символы.

Модуль клавиатуры и светодиодной индикации TM1638 LED&KEY

МОДУЛЬ КЛАВИАТУРЫ И СВЕТОДИОДНОЙ ИНДИКАЦИИ TM1638 LED&KEY



Устройство ввода-вывода данных для совместной работы с микроконтроллером. Обмен данных происходит по оригинальной шине из трех сигнальных линий близкой по свойствам к шине SPI. Строка семисегментных индикаторов позволяет отображать числа, некоторые буквы и простые символы.

 width=


Регулировка яркости выполняется программным путем передачей команд по шине данных. Можно гасить отдельные разряды. Светодиоды образуют линейную шкалу, позволяющую наглядно отображать измеряемую величину. Есть возможность программно регулировать яркость свечения светодиодов. Многоразрядный индикатор позволяет выводить данные одновременно о нескольких величинах. Можно индицировать значение одного параметра и тут же показывать на линейной шкале долю величины от максимального значения, что более наглядно.

8 кнопок клавиатуры позволяют удовлетворить требования к управлению широким кругом приборов. Модуль клавиатуры и светодиодной индикации TM1638 LED&KEY определяет нажатие нескольких кнопок одновременно. Применение модуля позволяет достаточно просто решить конструкцию и электронику передней панели прибора. В отличии от ЖКИ индикаторов светодиодные нечувствительны к работе при температурах ниже +5 °C, что повышает надежность средства отображения. Светодиодные индикаторы особенно уместны при работе в плохо освещаемых помещениях и в ночное время. Использование датчика освещенности позволяет автоматически регулировать яркость свечения светодиодного индикатора.
Кроме непосредственного назначения модуль клавиатуры и светодиодной индикации TM1638 LED&KEY позволяет изучить работу микросхемы TM1638 для применения в собственных разработках. Уместно использование в качестве наглядного пособия при изучении принципов построения и работы индикаторов, клавиатур и освоении программирования МК.



ОСНОВНЫЕ КОМПОНЕНТЫ



Четырехразрядный семисегментный индикатор 3461AS.

Содержит в каждом разряде кроме сегментов отображения символа точку отделяющую целую часть числа от дробной. Отрицательные электроды светодиодов сегментов объединены отдельно в каждом разряде, выводы 6, 8, 9, 12.

 src=
Подключение нескольких разрядов семисегментного индикатора требует много соединений, что затруднительно. Если каждый сегмент потребляет ток 10 мА, то общее потребление становится заметным. Для удобства применения выводы одноименных сегментов всех разрядов объединяют как показано на схеме 3461AS и применяют управление индикатором получившее название динамическая индикация. Управление состоит в следующем. Быстро кратковременно поочередно с помощью коммутации общих электродов разрядов в нашем случае выводы 6, 8, 9, 12 включаются разряды индикатора. Одновременно с включением одного разряда включают сегменты соответствующие знаку, отображаемому в этом разряде. Инерционность зрения позволяет воспринимать переключающиеся разряды как одно изображение на всем индикаторе. В результате использования динамического принципа управления уменьшается требуемое количество проводников, происходит многократная экономия энергии, так как в один момент времени нужен ток для питания одного разряда. Динамическая индикация имеет недостатки – большой уровень помех, излучаемых проводниками индикатора и наводимый шум в цепях питания прибора. Если индикатор используется в радиоприемниках, измерительных приборах, то для преодоления указанных недостатков индикатор питают о
