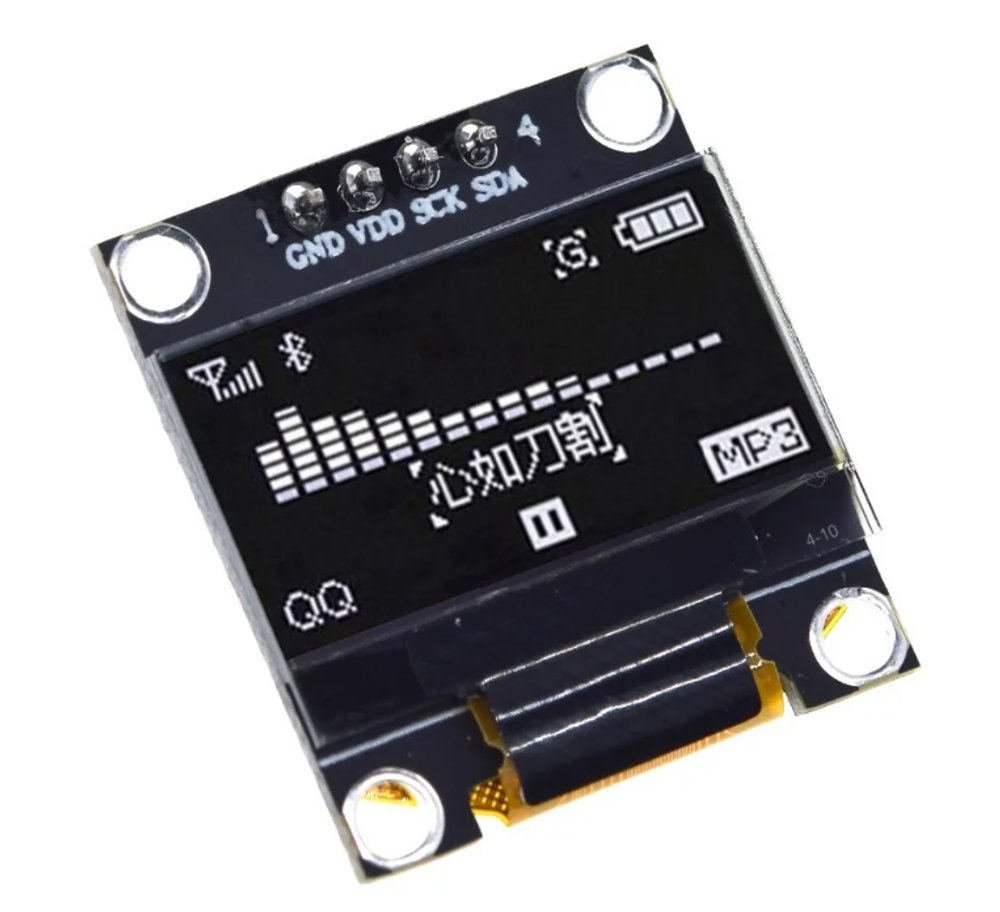

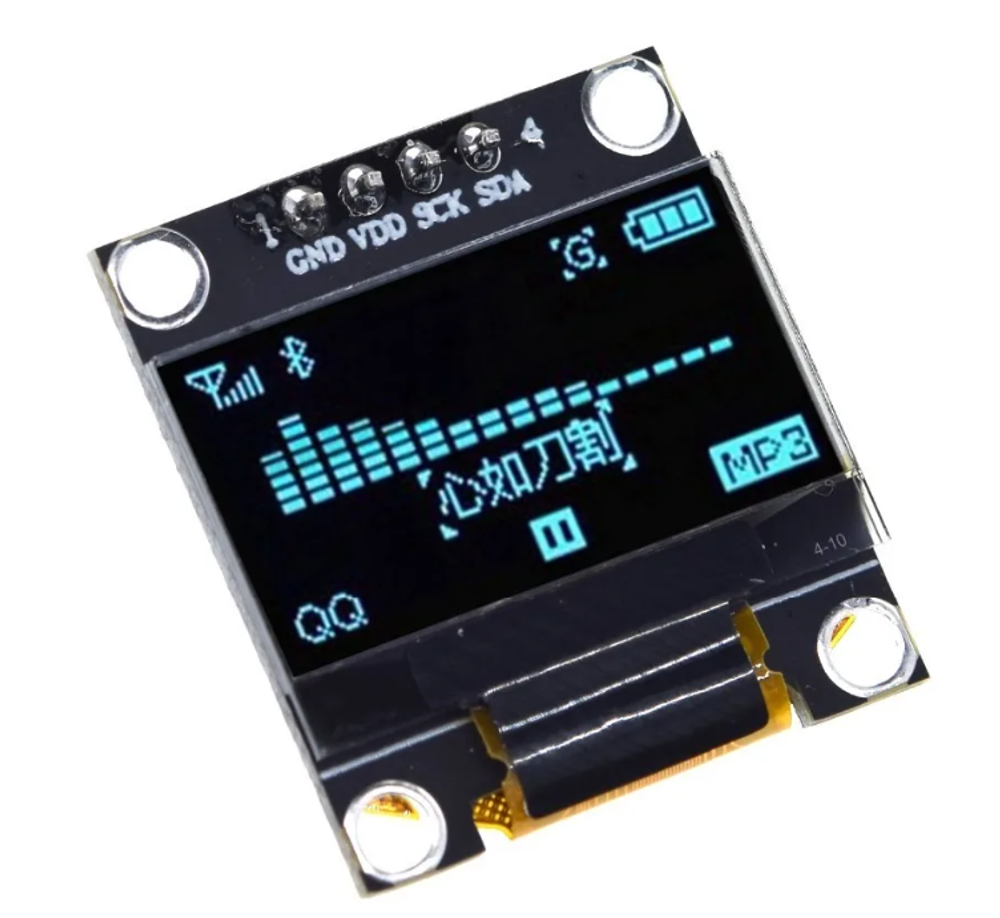

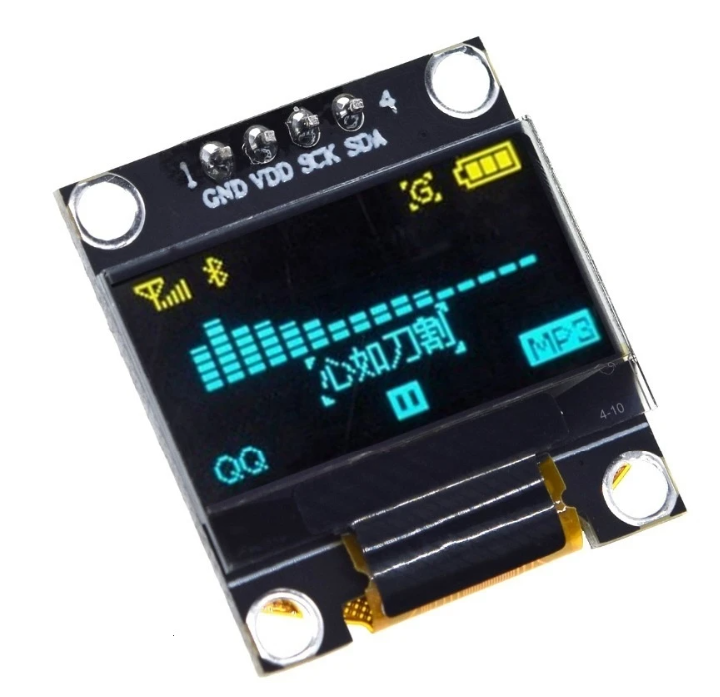

OLED дисплей 0.96", 128x64, для Arduino
Этот дисплей не нуждается в отдельной подсветке, так как на нем можно управлять свечением каждого пикселя в отдельности, что позволяет использовать этот дисплей для экономии энергии при питании от аккумулятора или батареек. Сердцем дисплея является контролер SSD1306. Под этот контроллер написано много библиотек и скетчей для Ардуино. По этому запустить этот экран будет очень просто. Достаточно только подключить его по схеме всего четырьмя проводами. А так же преобразовать изображение в понятный микроконтроллеру язык, Вам поможет онлайн конвертер картинок.
Характеристики ОЛЕД экрана:
Тип дисплея: OLED
Интерфейс: I2C
Диагональ: 0,96 дюймов
Разрешение: 128 x 64 точек
Цвет пикселей: случайный
Угол обзора: 160 градусов
Контроллер дисплея: SSD1306
Энергопотребление не более: 20 mA
Напряжение питания: 3 В - 5 В
Рабочая температура: -40 +70 гр.
Размеры: 27.3 x 27.8 x 3.7 мм

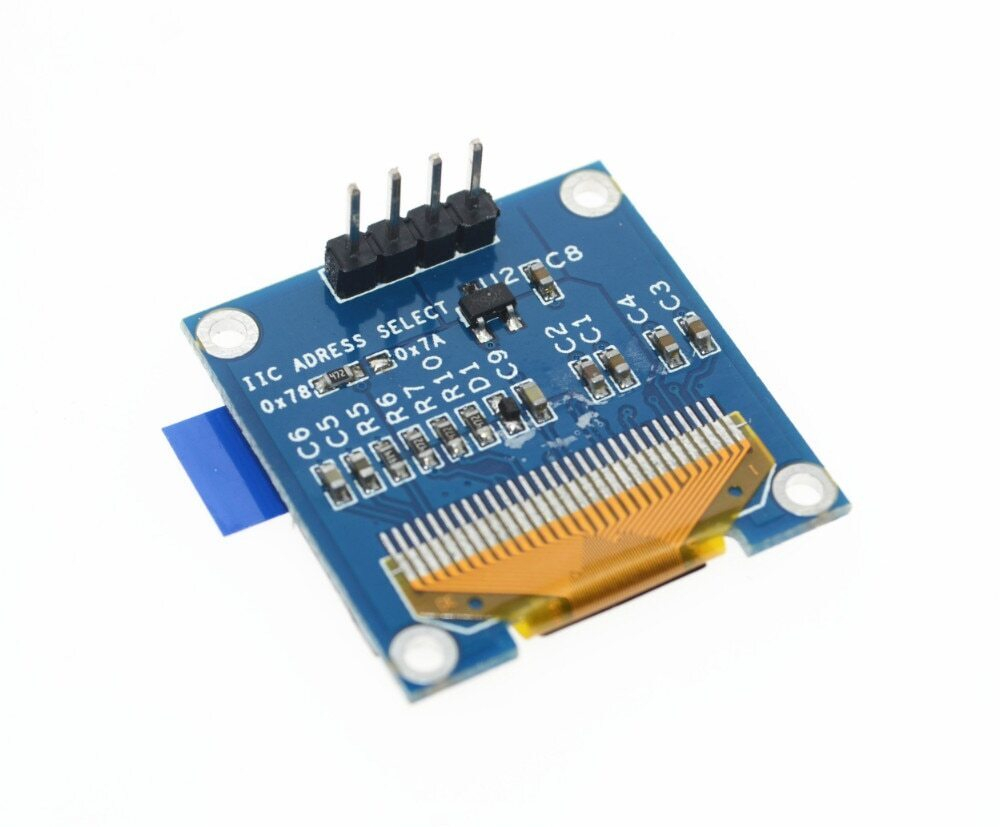

Обозначение выводов:
GND - Земля
VCC - Питание 3.3 В
SCK - Вход сигнала синхронизации
SDA - Данные
