1 |
GND |
21 |
LCD_DB0 |
|
2 |
VCC |
22 |
LCD_DB1 |
|
3 |
N.C. |
23 |
LCD_DB2 |
|
4 |
LCD_RS |
24 |
LCD_DB3 |
|
5 |
LCD_WR |
25 |
LCD_DB4 |
|
6 |
LCD_RD |
26 |
LCD_DB5 |
|
7 |
LCD_DB8 |
27 |
LCD_DB6 |
|
8 |
LCD_DB9 |
28 |
LCD_DB7 |
|
9 |
LCD_DB10 |
29 |
TouchP_CLK |
|
10 |
LCD_DB11 |
30 |
TouchP _CS |
|
11 |
LCD_DB12 |
31 |
TouchP _DIN |
|
12 |
LCD_DB13 |
32 |
TouchP _BUSY |
|
13 |
LCD_DB14 |
33 |
TouchP _OUT |
|
14 |
LCD_DB15 |
34 |
TouchP _Penirq |
|
15 |
LCD_CS |
35 |
SD_OUT |
|
16 |
N.C. |
36 |
SD_SCK |
|
17 |
LCD_RESET |
37 |
SD_DIN |
|
18 |
N.C. |
38 |
SD_CS |
|
19 |
LED_BL |
39 |
N.C. |
|
20 |
N.C. |
40 |
N.C. |

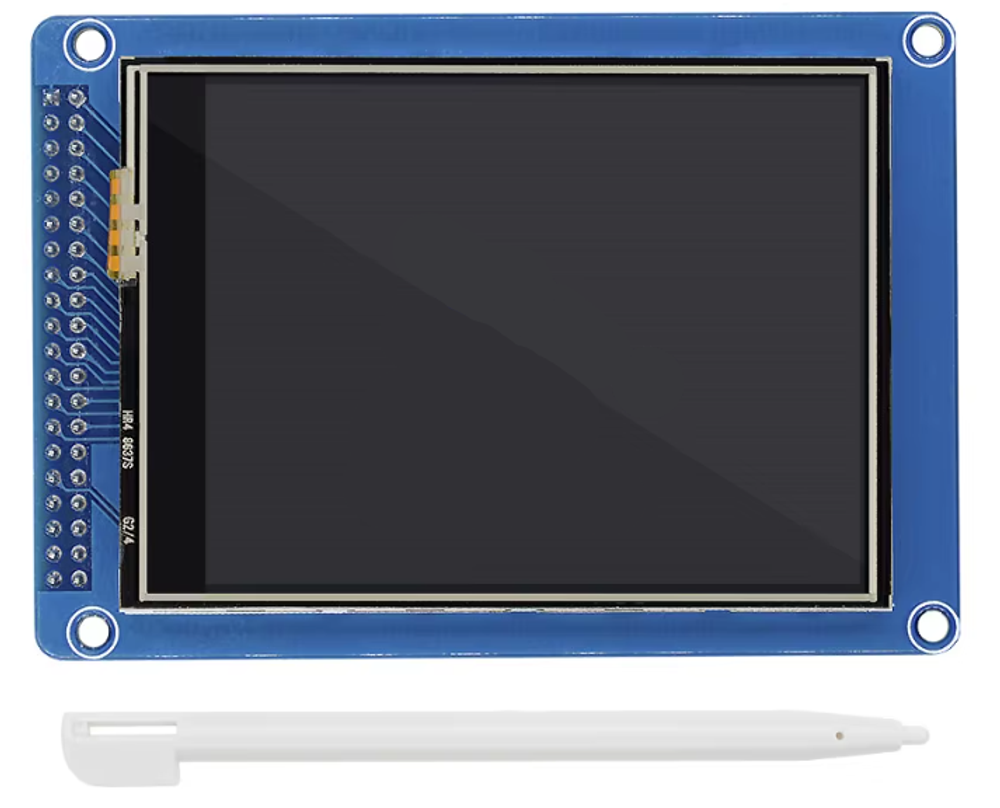

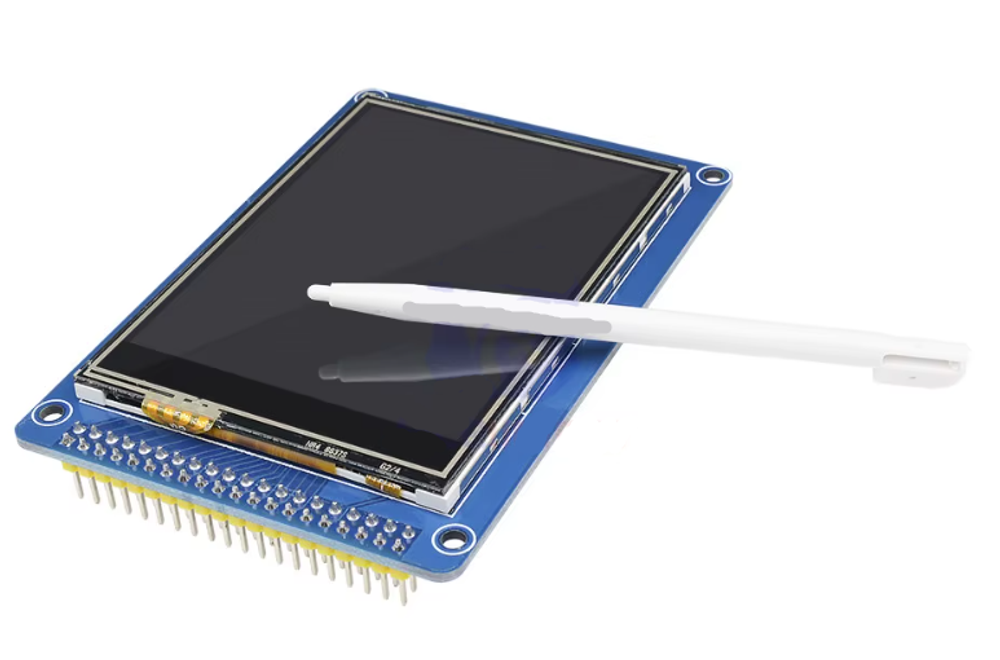

Описание:
Контроллер ILI9341.
Напряжение 3,3 В.
Гнездо для SD-карты.
Поддержка 16-битного формата RGB565, можно подключить любую 16-битную шину данных.
2x20-контактный двухрядный контактный интерфейс 2,54 мм для подключения MCU.
Может управляться 8051 / AVR / PIC и другими контроллерами малой мощности.
Разрешение: 240x320 точек
Экран: 262 тыс. Цветов
