Описание

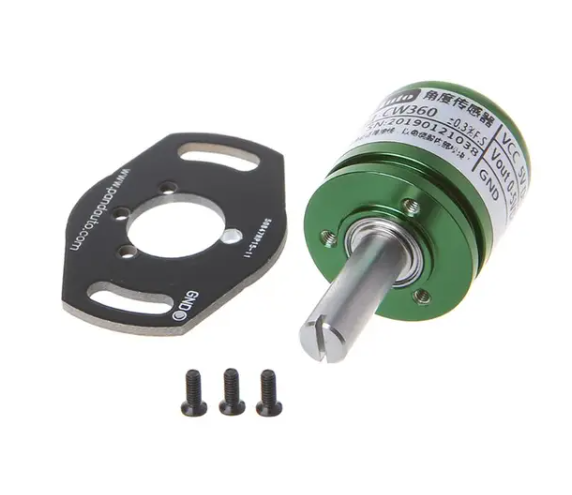

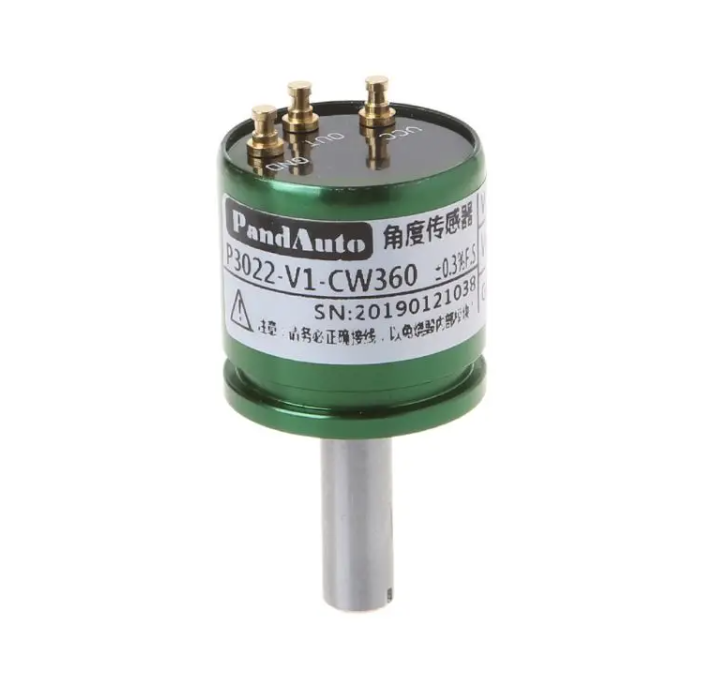

P3022-V1-CW360 это абсолютный энкодер — устройство, которое преобразует угол поворота вращающегося вала в электрический сигнал. Работает он на эффекте Холла: магнитное поле от вращающегося элемента взаимодействует с датчиками внутри, и система выдаёт напряжение, пропорциональное углу. Ключевое преимущество — бесконтактность: нет механического трения, поэтому датчик долго служит и не теряет точность.
Характеристики
- Эффективный угол: 360° (измеряет полный круг без мёртвых зон).
- Разрешение: 360° / 4096 = 0,088° (12 бит).
- Линейность: стандартно ±0,3% от полной шкалы, но можно настроить точнее (0,2% или даже 0,15%).
- Напряжение питания: 5 В ±10%.
- Выходной сигнал: 0–5 В постоянного тока.
- Рабочий ток: менее 16 мА.
- Сопротивление нагрузки: более 10 кОм.
- Скорость обновления: 0,6 мс или 0,2 мс (в высокоскоростном режиме).
- Класс защиты: IP40.
- Рабочая температура: от –30 до +80 °C.
- Температура хранения: от –30 до +80 °C.
- Механический ресурс: более 10 миллионов оборотов.
- Вес: около 25 г.
- Конструкция: корпус из анодированного алюминия, вал из нержавеющей стали, толстые латунные клеммы с золотым покрытием.
- Направление вращения: по часовой стрелке.

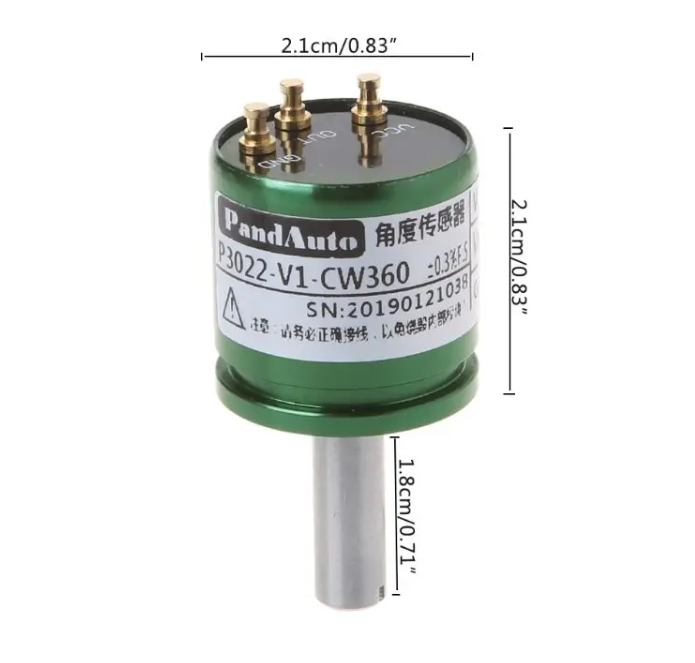

- Максимальный внешний диаметр: 22 мм
Где пригодится
Такой датчик берут, когда нужна обратная связь по углу или положению в разных системах. Например:
- в манипуляторах;
- в поворотных устройствах антенн и прочих механизмов
- в текстильном и строительном оборудовании;
- в системах тестирования гидравлических цилиндров;
- в автомобильной тестовой аппаратуре;
- в медицинских приборах.
