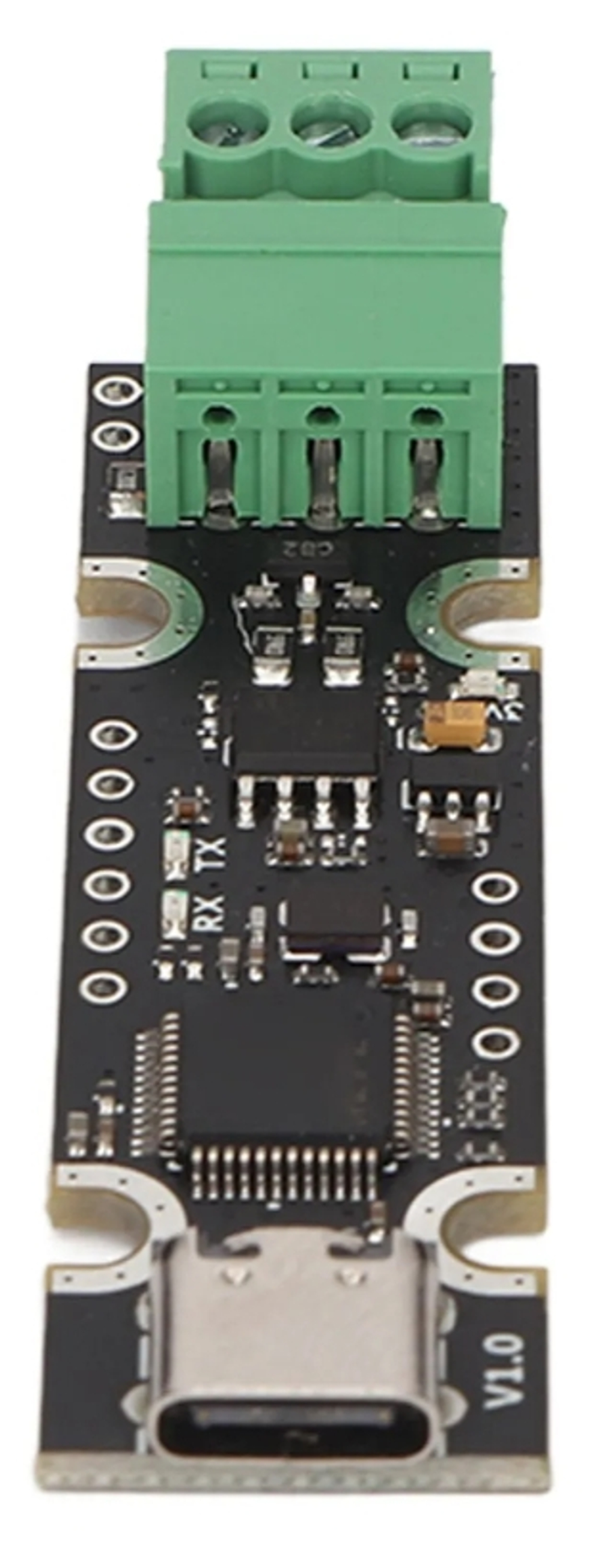

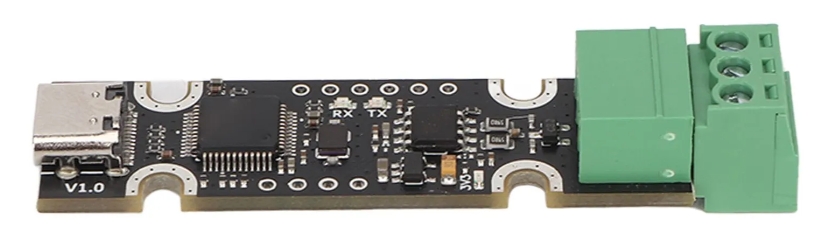

Адаптер USB-CAN на базе микроконтроллера STM32F072 — это популярное, надежное и доступное аппаратное решение для работы с шиной CAN. Благодаря аппаратной поддержке USB и CAN в одном чипе, он стал стандартом де-факто для 3D-принтеров (в экосистеме Klipper) и автомобильной диагностики.
Ключевые характеристики и возможности
- Аппаратная база: Чип STM32F072 (обычно STM32F072C8T6). Он имеет встроенный USB-контроллер, работающий без внешнего кварцевого резонатора (crystal-less), и полноценный CAN-контроллер.
- Поддержка стандартов: Full-spec CAN 2.0A (11-битные идентификаторы) и CAN 2.0B (29-битные расширенные идентификаторы). Скорость передачи данных до 1 Мбит/с.

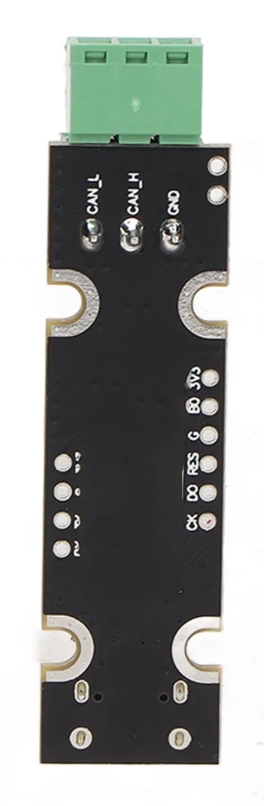

- Интерфейсы: С одной стороны подключается к ПК/Raspberry Pi через USB, с другой стороны выведены линии CAN-H, CAN-L и GND (иногда также VCC 5V/12V/24V) через клеммник, разъемы RJ11/RJ45 или Molex.
Совместимость с прошивками и экосистемами
Этот адаптер универсален благодаря возможности прошивки под разные задачи:
1. CandleLight (Родная прошина для Linux/Raspberry Pi)
- Как это работает: Прошивка превращает адаптер в стандартное сетевое устройство
gs_usbв Linux. - Плюсы: Работает «из коробки» (native) через стандартный стек SocketCAN в Linux. Не требует установки сторонних драйверов.
- Применение: Идеально подходит для связки с Klipper и для работы с утилитами
can-utils(candump, cansend) в Linux.
2. Canable (Прошивка slcan / Серийный интерфейс)
- Как это работает: Адаптер определяется в системе как виртуальный COM-порт (CDC-ACM), использующий текстовый протокол SLCAN.
- Плюсы: Кроссплатформенность. Легко подключается как к Linux, так и к Windows (через программы вроде SavvyCAN, CANalyzer, Busmaster).
- Применение: Автомобильная диагностика, реверс-инжиниринг, прошивка блоков управления (ECU).
3. Klipper (Непосредственная прошивка)
- Как это работает: Микроконтроллер STM32F072 можно прошить встроенным кодом Klipper (
make menuconfig-> выбрать STM32F072 -> интерфейс USB to CAN bus bridge). - Плюсы: Позволяет использовать плату адаптера не просто как мост, а как самостоятельное устройство экосистемы Klipper (MCU) или использовать его встроенный функционал моста «USB-в-CAN» для связи с инструментальными платами печатной головы (например, EBB36, SB2209).
Важные нюансы при использовании
- Терминатор 120 Ом: На плате адаптера почти всегда есть джампер или переключатель для включения согласующего резистора 120 Ом. Он должен быть включен, если адаптер является крайней точкой на физической шине CAN.
- Защита шины: При выборе конкретной платы (например, MKS CANable, BTT U2C, или оригинальный CANable) обращайте внимание на наличие гальванической развязки (изоляции) и чипа защиты (ESD). Для авто-диагностики изоляция обязательна, чтобы не сжечь USB-порт компьютера.
- Перевод в режим прошивки (DFU): Для смены прошивки (например, с Canable на CandleLight) на плате обычно нужно зажать кнопку
BOOT(или замкнуть контакты) и подключить USB. После этого устройство прошивается через утилитуdfu-utilв Linux илиSTM32CubeProgrammerв Windows.
