Аналоговый датчик звуковых колебаний

Датчик звука с аналоговым выходом. Выше громкость звука, поступающая на микрофон - выше значение на аналоговом пине.

Он способен обнаружить не только звуковое колебание ( любой звук), но и определить величину этого звукового колебания.

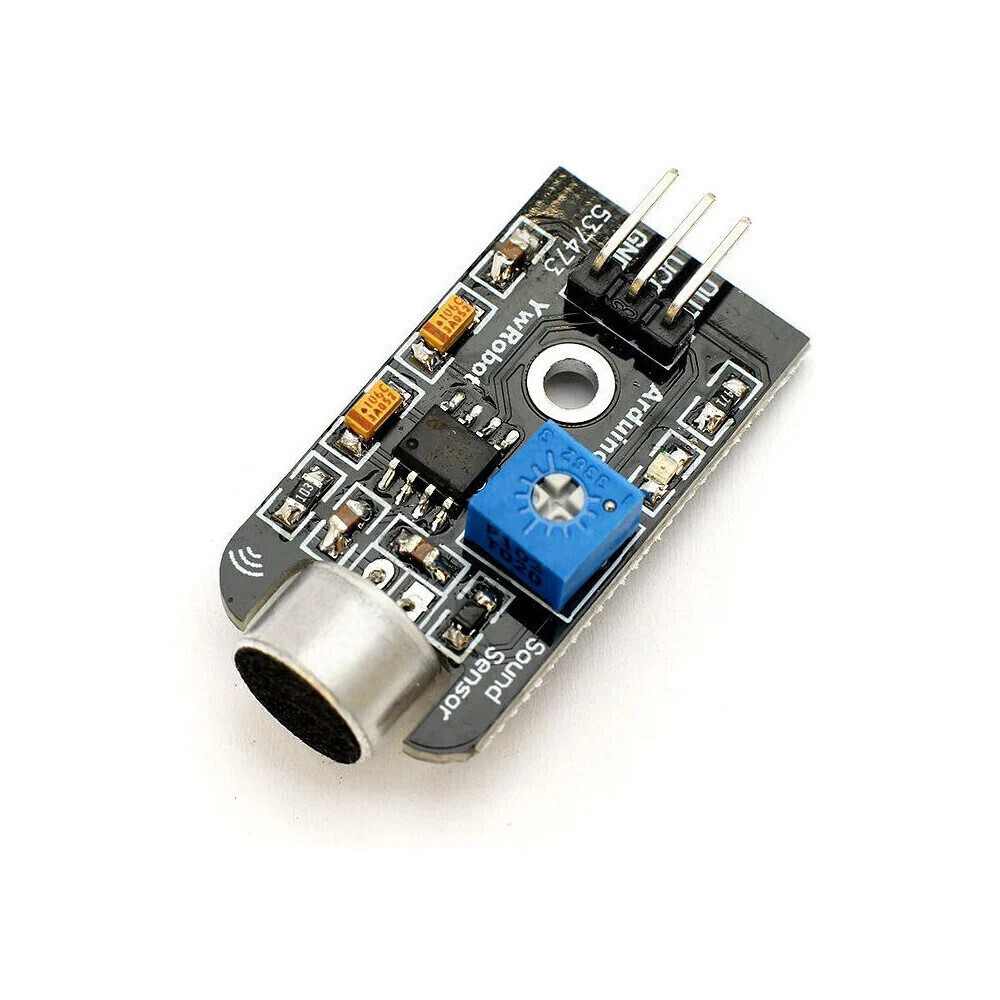

На модуле располагается индикатор подачи питания (Green LED) и потенциометр, позволяющий регулировать чувствительность датчика.

Характеристики

• Размеры: 35 * 18 мм
• Вес: 4 г
• Напряжение: 5V
• Чип: LM386
• Платформа: Arduino

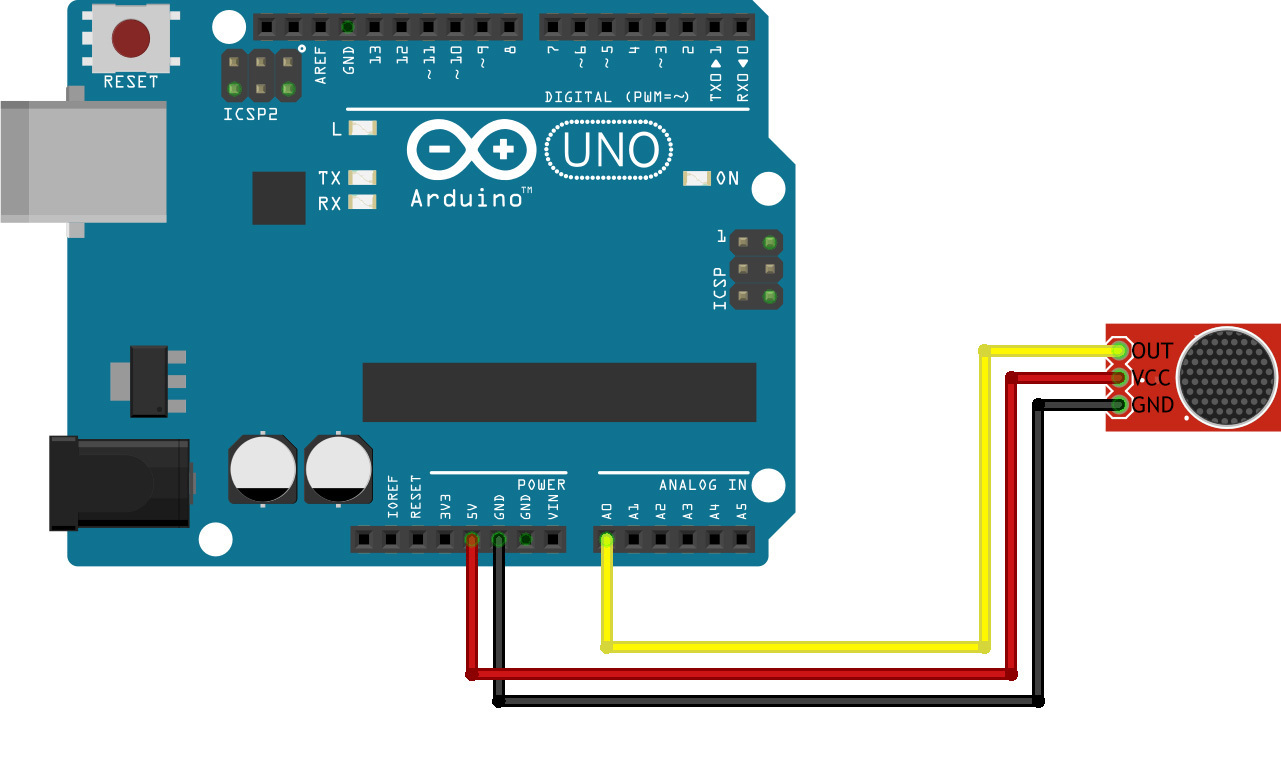

Схема подключения

У датчика всего три ноги: На VCC подайте 5V, GND заземлите, а OUT подключите к аналоговому входу (Analog IN) платы Arduino.

Пример кода

int analogPin = 0;

void setup()
{
    Serial.begin(9600);
}

void loop()
{
    int val = analogRead(analogPin);
    Serial.println(val);
}
