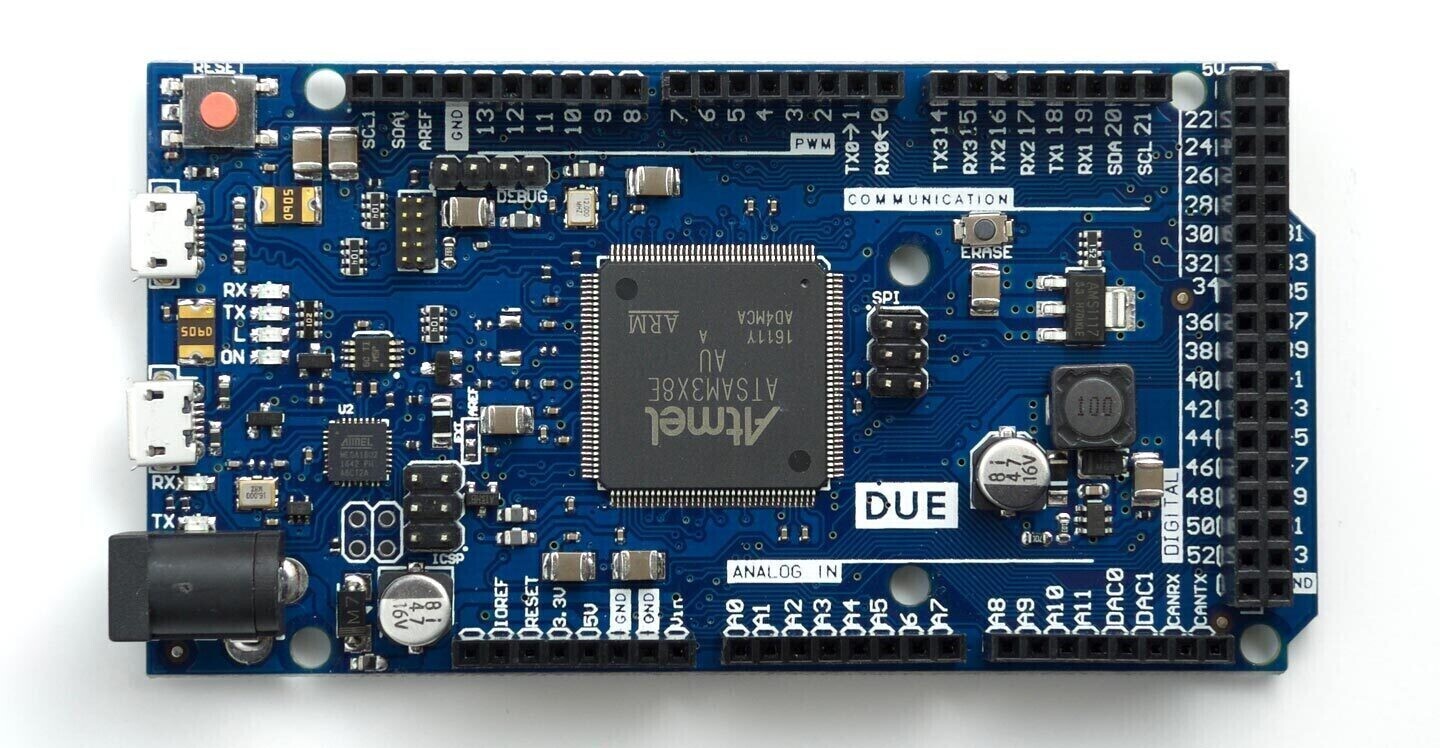

Модуль ARDUINO DUE
- Микроконтроллер: ATMEL ATSAM3X8E 32-бит ARM Cortex-M3
- Тактовая частота: 84 МГц
- Флеш-память, постоянная память: 512 Кб, 2 блока по 256 Кб
- ОЗУ, оперативная память: 96 Кб, разделённая на 2 блока: 64 Кб и 32 Кб
- Прямой доступ к памяти (DMA) для задач, активно работающих с данными в памяти
- Рабочее напряжение: 3.3 В
- Рекомендуемое входное напряжение: 7-12 В
- Предельное входное напряжение: 6-20 В
- Цифровые входы/выходы: 72
- ШИМ выходы: 12
- Аналоговые входы: 12, аналого-цифровой преобразователь АЦП, 12-бит
- Аналоговые выходы: 2, цифро-аналоговый преобразователь ЦАП, 12-бит
- Максимальный ток для "3.3V" вывода: 700 мА
- Кнопка сброса "Reset" и кнопка стирания "Erase"
- USB-разъёмы: 2, Type-B
- Поддержка USB On The Go (USB OTG) для подключения других USB-устройств
- Разъём для отладки JTAG: 1
- Светодиодная индикация: питания платы, обмена данными и пользовательского вывода D13
ARDUINO DUE — старшая и достаточно мощная модель в семействе плат ARDUINO. Именно в ней, в качестве основного управляющего контроллера, впервые был реализован высокотехнологичный 32-битный ARM-процессор ATSAM3X8E-AU (AT91SAM ARM) со встроенным модулем защиты памяти. Предоставила микроконтроллер корпорация Atmel, широко известная среди производителей микрочипов. Такой смелый шаг по переходу с одного типа процессоров на другой позволил инженерам ARDUINO увеличить вычислительную мощность аппаратной платформы, полностью доступную для нужд пользователей. Тактовая частота 84 МГц и 32-битная архитектура, которыми обладает микроконтроллер, позволяют вычислять большинство операций над целыми числами в 4 байта за один такт. Процессор максимально совместим со средой разработки ARDUINO IDE и поддерживает большинство подключаемых библиотек и функций. Перенос ваших программ с других ARDUINO-платформ не составит особого труда. Модуль DUE, при верном подключении, прекрасно работает в сочетании с аналогичными платами, построенными на микроконтроллерах ATmega.
Если вы ранее не были знакомы с подобными микроконтроллерными платами, поверьте, самое время окунуться в мир ARDUINO - удобным комплексом программных и аппаратных средств, предоставляющим как начинающим, так и опытным пользователям неограниченные возможности для проектирования и разработке всевозможных систем автоматики и робототехники. Большинство ARDUINO-совместимых плат реализованы по технологии модульной сборки, и позволяют собирать ваши изделия без применения паяльника.
Скорее всего, вы уже задумывались и о приобретении модулей расширения для вашего будущего проекта на ARDUINO, так как практически ни один проект без них не обходится. Или, возможно, модули у вас уже имеются. Пожалуйста, будьте предельно внимательны и осторожны в процессе их совмещения друг с другом. В отличии от DUE, подавляющее большинство плат-расширений работают от постоянного напряжения 5 вольт, именно такой же вид питания используют и основные модели микроконтроллерных плат ARDUINO с микропроцессорами AVR. К самым популярным из них можно отнести базовую UNO R3, миниатюрную Nano V3.0 или полноразмерную MEGA 2560 R3. Если вы находитесь на пороге ознакомительного изучения ARDUINO, попробуйте начать именно с них, тем самым облегчив получение первых навыков.
Особенности DUE
Модуль ARDUINO DUE функционирует от постоянного стабильного напряжения 3.3 вольта и изначально совместима со всеми модулями-расширениями, использующими в качестве основного такое же питание. Все имеющиеся на плате контакты, предназначенные для ввода или вывода данных, не допускают коммутацию с более высоким напряжением (не толлерантны к повышенному уровню напряжения). Поэтому, внешние модули расширения с напряжением 5 вольт не будут работать должным образом. Подав на любой из выводов обмена данными GPIO с периферией напряжение (например, 5 вольт), вы рискуете испортить все встроенные компоненты микроконтроллерной платы DUE. Тем не менее, DUE совместима со мн
