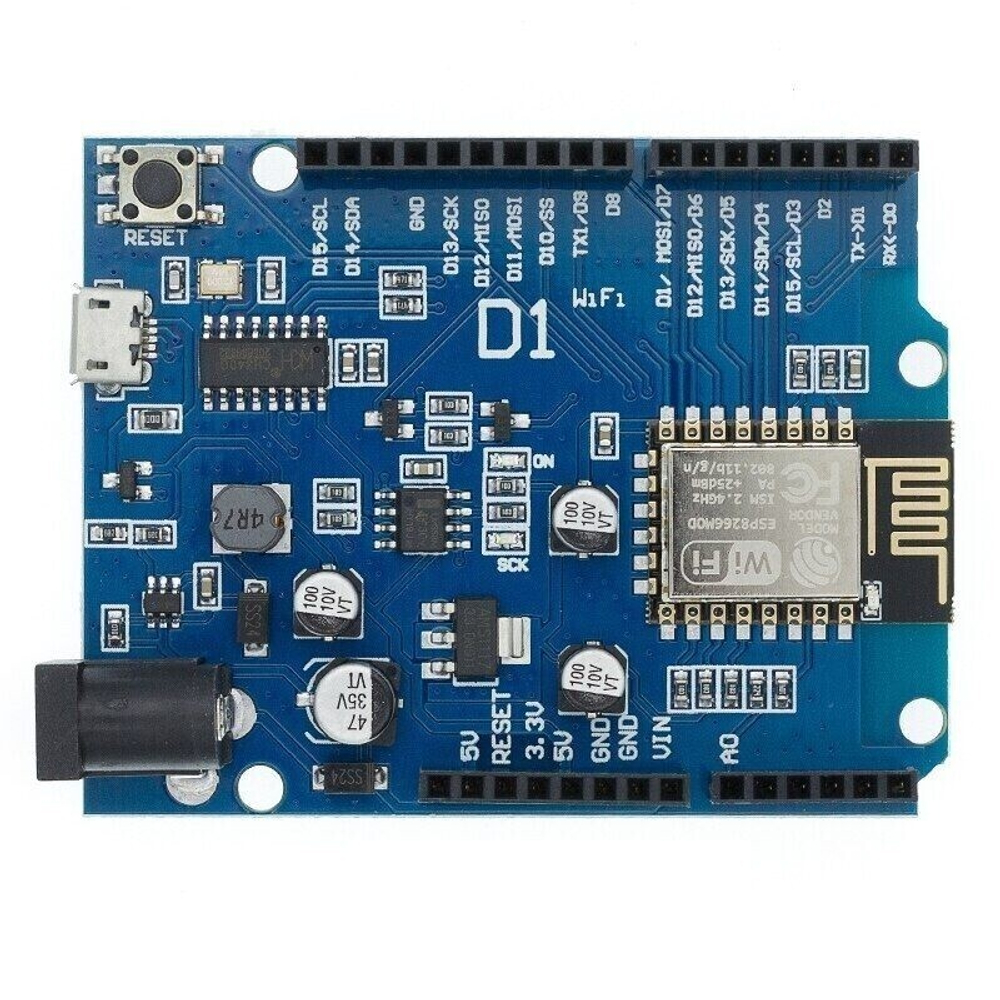

Плата WeMos D1, которая производится в Китае, выполнена на основе WiFi модуля ESP8266 ESP-12. На модуле имеется разъем под внешнюю WiFi антенну – благодаря этому можно расширить площадь покрытия сетью. Программирование платы осуществляется с помощью стандартной среды разработки Arduino IDE. Контроллер включает в себя процессор, периферию, оперативную память и устройства ввода/вывода. Наиболее часто микроконтроллеры применяются в компьютерной технике, бытовых приборах и других электронных устройствах. WeMos отличается дешевой стоимостью и простотой подключения и программирования.
Технические характеристики WeMos:
- Входное напряжение 3,3В;
- 11 цифровых выходов;
- Микро USB выход;
- 4 Мб флэш-памяти;
- Наличие WiFi модуля;
- Частота контроллера 80МГц/160МГц;
- Рабочие температуры от -40С до 125С.
Основными областями применения контроллеров WeMos являются температурные датчики, датчики давления и другие, зарядные устройства, пульты для управления различными бытовыми приборами, системы обработки данных, робототехника. К микроконтроллеру можно подключать дополнительные компоненты – индикаторы, сенсоры, светодиоды, которые позволяют реализовывать различные проекты и расширять их возможности.
Распиновка модуля WeMos D1
- TX;
- RX;
- GND земля;
- 5В;
- 3v3;
- RST – reset, кнопка сброса;
- D0 – D8 –порты общего назначения GPIO. Все пины, кроме D0, поддерживают прерывание, ШИМ, I2C.
Отличие WeMos D1 R1 от R2
На данный момент существует два поколения платы D1. Наиболее популярной версией является R2. Стоимость R1 немного ниже, но старые платы практически исчезли из интернет-магазинов. Отличие первого от второго поколения не очень большие, и касаются в первую очередь распиновки. При прочих равных условиях рекомендуется использовать WeMos второго поколения R2.
Распиновка D1 R1:
Распиновка D1 R2:
Основные характеристики:
- Поддержка Arduino IDE
- Микроконтроллер ESP-8266EX
- Частота микроконтроллера 80MHz/160MHz
- Flash память 4 Мб
- 11 цифровых входов / выходов. Все выводы поддерживают interrupt/pwm/I2C/one-wire (за исключением D0)
- 1 аналоговый вход (максимальное входное напряжение 3,3 В
- Micro USB разъем
- Разъем питания (9-24 В)
- Программирование через Serial или OTA (беспроводная загрузка программного кода по Wi-Fi)
- Наличие WI-FI модуля
