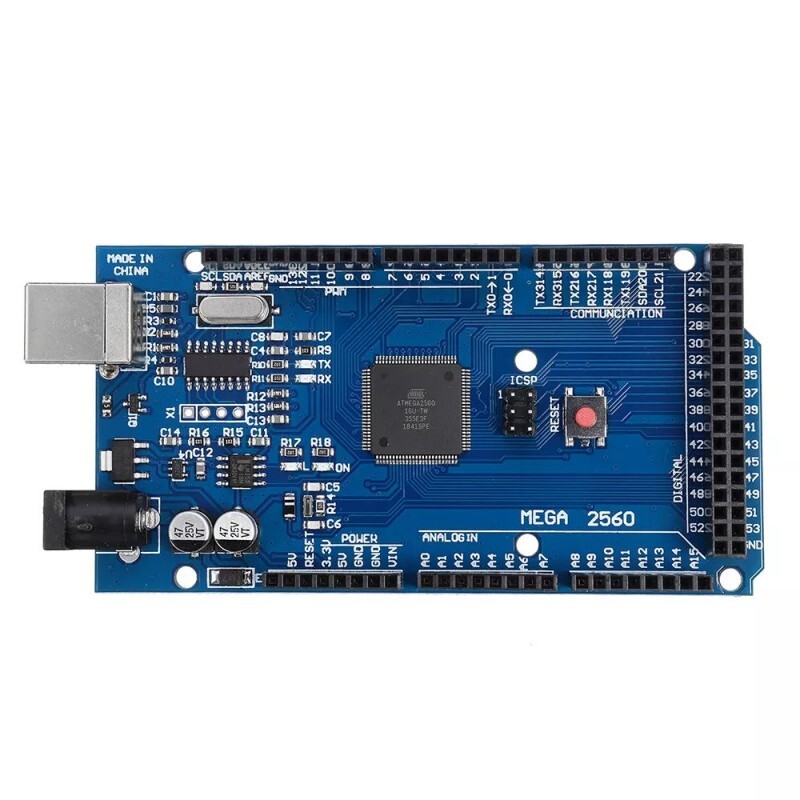

Arduino Mega 2560 R3,
Микроконтроллер ATmega2560 ch340
• Тактовая частота: 16 МГц
• Flash память: 256 Кб, из которых 8 Кб использует загрузчик
• ОЗУ память: 8 Кб
• EEPROM память: 4 Кб
• Рабочее напряжение: 5 В
• Напряжение питания: 6 ~ 12 В
• Цифровые входы/выходы: 70
• ШИМ выходы: 15
• Аналоговые входы: 16
• Максимальный ток через каждый вход/выход: 40 мА, рекомендуемый: 20мА
• Максимальный ток для выхода 3.3 В: 50 мА
• Физическая кнопка сброса "Reset"
• USB-разъем: Type-B
• Световая индикация: питания, обмена данными RX,TX и пользовательского вывода D13
• Размеры: 110 x 53 x 15 мм
• Вес: 36 г
Знакомство
ARDUINO - комплекс, состоящий из микроконтроллерной платы и программы-редактора на основе упрощённой версии языка С++ для написания пользовательского исполняемого кода, с возможностью последующей прошивки в контроллер.
ARDUINO можно использовать для разработки автономных устройств или для подключения к программам обработки на вашем компьютере. ARDUINO MEGA может зарекомендовать себя даже при создании 3D-принтеров или роботов.
Открытое программное обеспечение ARDUINO IDE, необходимое вам для прошивки контроллеров AVR, можно загрузить бесплатно уже сейчас (поддерживаются ос Windows, Linux и Mac OS).
Основные шаги в создании проектов
- Разработка проекта "на бумаге" на основе вашей идеи;
- Предварительная "черновая" сборка электрической схемы;
- Написание программного кода и его прошивка в микроконтроллер;
- Анализ полученного результата, при необходимости - отладка отдельных частей проекта;
- Сборка законченного варианта конструкции.
Первый взгляд на MEGA2560
Сначала была UNO - первая! Но технический прогресс и творческая фантазия не стоят на месте. Создаваемые проекты ширились в размерах и возможностях, количество используемых в конструкции расширений неуклонно росло. Неустанные требования в увеличении доступных для пользователя выводов для коммутации с другими Arduino-совместимыми устройствами привело к появлению контроллера MEGA. Естественно, привычный для UNO контроллер ATmega328 был просто не в состоянии обрабатывать такое количество контактов. Поэтому, разработчики нашли альтернативный вариант микроконтроллерного чипа с увеличенным объёмом доступной памяти, удачно реализованным в представленном модуле.
Говоря простым языком, контроллерная плата MEGA является расширенной версией UNO, не ущемлённая в основном функционале прародительницы, а наоборот расширяющая возможности коммутации. Самая последняя актуальная модель MEGA 2560 Rev3 пришла на смену устаревающим MEGA 2560 Rev2, MEGA 2560 и MEGA 1280.
Особенности
Arduino Mega 2560 - электронная плата, основанная на микроконтроллере ATmega2560, и содержащая 70 цифровых выводов, доступных для входящих/исходящих данных (15 из которых могут использоваться как выходы ШИМ), 16 аналоговых входа, 4 линии интерфейса стандарта UART, 1 линию интерфейса IIC/I2C, 1 линию интерфейса SPI, кварцевый резонатор на 16 МГц, разъём USB, разъём питания, ICSP коннекторы и кнопку аппаратного сброса "RESET".
Основными отличиями от прошлых ревизий стали несколько изменений в элементной базе и размещении контактов. Arduino MEGA 2560 R3 теперь содержит два дополнительных вывода SDA и SCL (интерфейс IIC/I2C), расположенных около вывода AREF. Кроме того, в модуле имеется два новых вывода рядом с круглым разъёмом подключения источников питания. Первый из них "IOREF", о котором мы расскажем чуть ниже, и второй, зарезервированный для будущих целей.
В связующем звене, между USB-портом и центральным микроконтроллером, в ранних версиях был установлен ATmega8U2. Его задачу теперь выполняет абсолютно новый ATmega16U2, благодаря внедрению которого появилась возможность увеличились скорость работы системы.
Если у вас уже есть расширения для ARDUINO, или вы только планируете их пр
