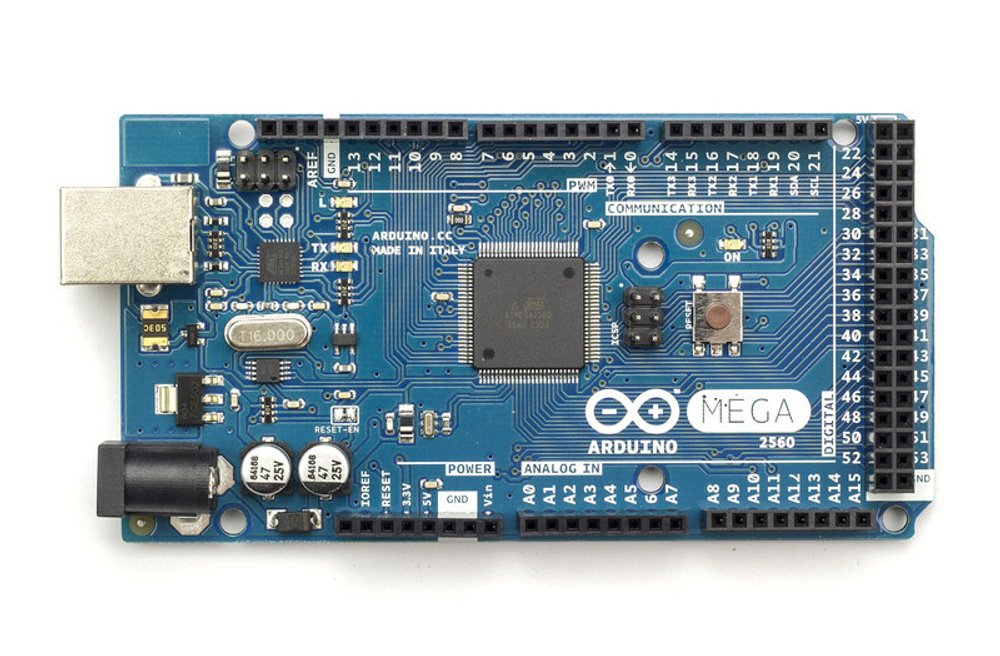

Arduino Mega 2560 — это расширенная версия Arduino Uno. Платформа выполнена на базе более продвинутого чипа ATmega2560, имеет больше контактов и большее количество аппаратных serial-портов для взаимодействия с компьютером и другими устройствами. Это самая последняя модель: Arduino Mega 2560 Rev3, пришедшая на смену предыдущим Mega 2560 и Mega 1280.
Сравнительная таблица
| Uno | Mega | |
|---|---|---|
| Микроконтроллер | ATmega328p | ATmega2560 |
| Количество цифровых входов/выходов | 14 | 54 |
| …из них PWM поддерживают | 6 | 15 |
| Количество аналоговых входов | 6 | 16 |
| Количество контактов для аппаратного прерывания | 2 | 6 |
| Объём Flash-памяти (кБ) | 32 | 256 |
| Объём SRAM-памяти (кБ) | 2 | 8 |
| Объём EEPROM-памяти (кБ) | 1 | 4 |
| Тактовая частота (МГц) | 16 | 16 |
| Количество аппаратных serial-портов | 1 | 4 |
Совместимость
Платформа выполнена таким образом, чтобы быть максимально совместимой со своими младшими собратьями и модулями расширения (shields). Левая часть платы по конфигурации контактов идентична Arduino Uno, как по расположению, так и по назначению. Это означает, что Arduino Mega 2560 может просто подменить Arduino Uno, если её возможностей перестало хватать.
Исключение составляют 20-й и 21-й контакты, которые предназначены для коммуникации с другими устройствами по протоколу I²C. В базовой модели они совмещены с 4-м и 5-контактами.
Питание, распределение напряжений, защита USB и принципы взаимодействия аналогичны базовой модели.
