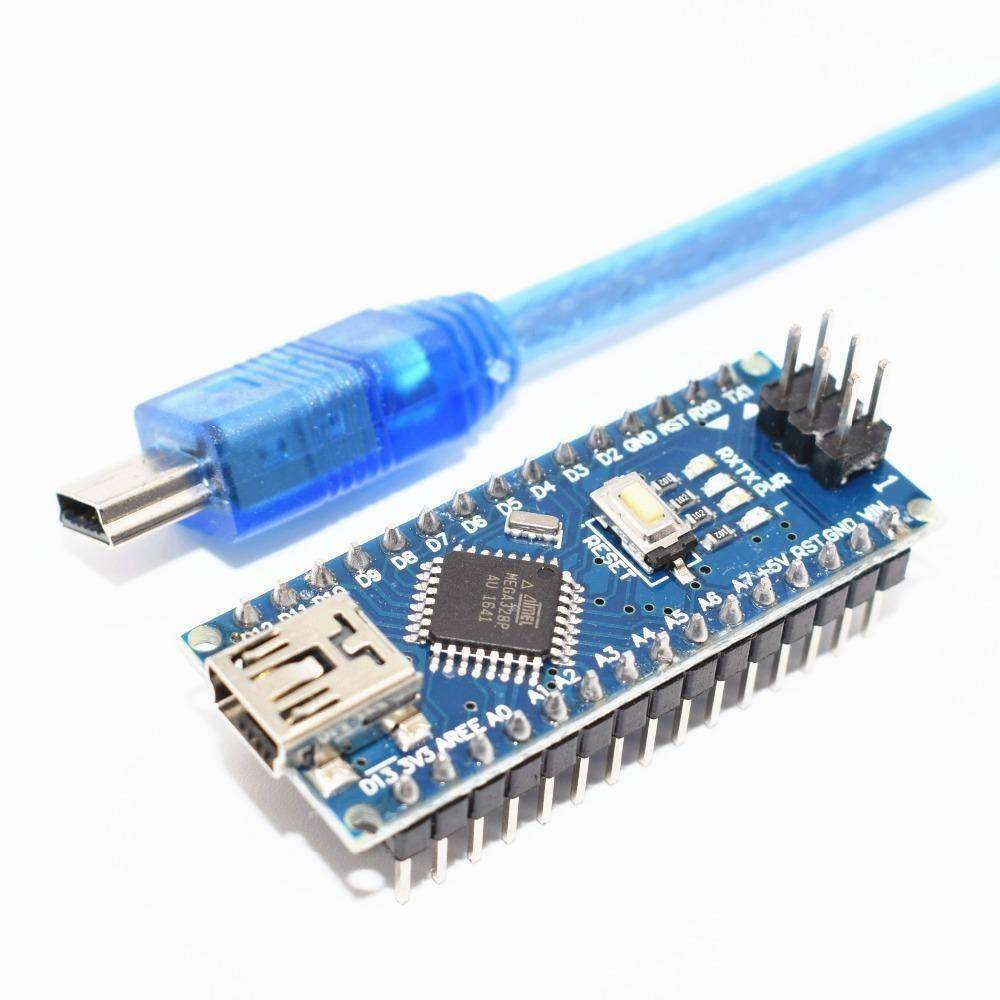

Arduino Nano V3.0 Mini USB ATmega328 5V 16M в сборе с кабелем

Остаток: 0 шт
Нет в наличии
Описание

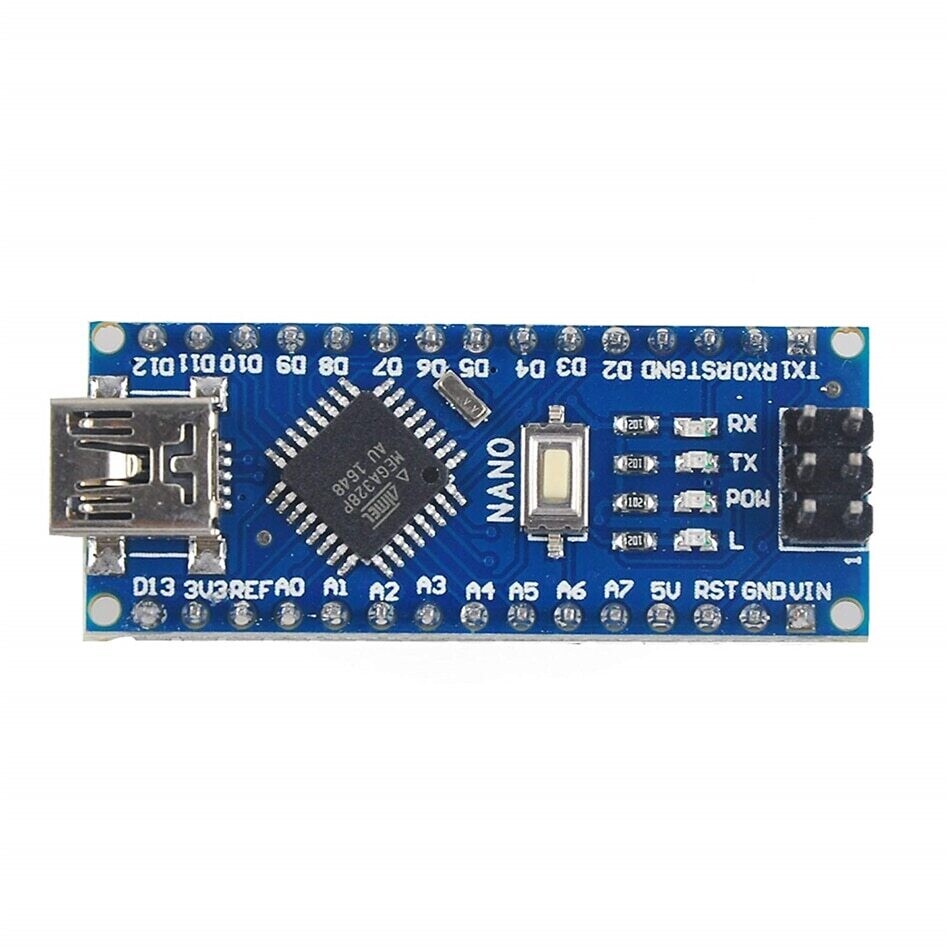

Модуль Nano V3.0 (CH340) на микроконтроллере ATmega328, совместимый с ARDUINO

  • Микроконтроллер: ATmega328P
  • Тактовая частота: 16 МГц
  • Флеш-память: 32 Килобайта (2 Килобайта отведено под загрузчик)
  • ОЗУ-память: 2 Килобайта
  • EEPROM-память: 1 Килобайт
  • Рабочее напряжение: 5 вольт
  • Входное напряжение, VIN: 7-12 вольт
  • Входное напряжение максимальное, VIN: 6-20 вольт
  • Цифровые входы/выходы: 19
  • Выходы регулируемого напряжения, ШИМ: 6
  • Аналоговые входы, АЦП: 8
  • Максимальный постоянный ток входа/выхода: 40 мА, рекомендуемый: 20мА
  • Максимальный постоянный ток выхода 3.3В: 30 мА
  • USB-разъем: miniUSB Type-B

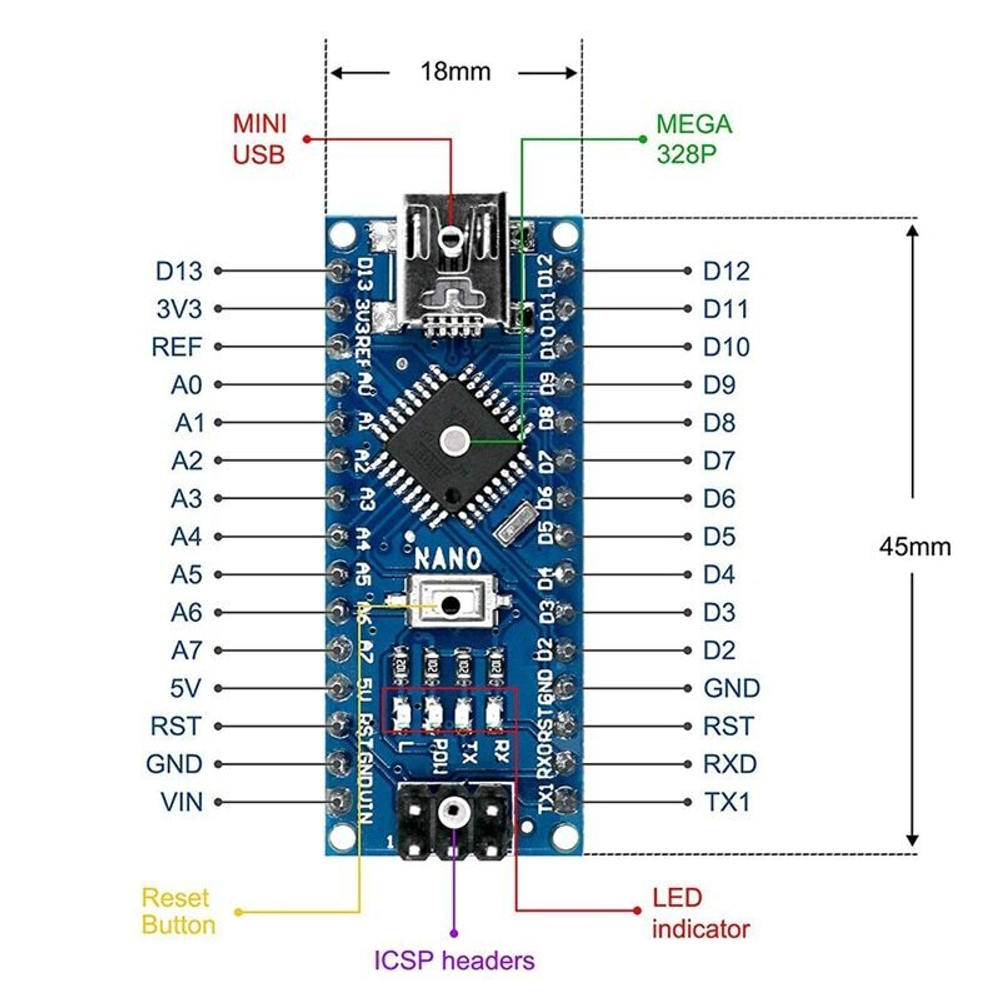

  • Светодиодная индикация: питание, последовательный UART (RX и TX), вывод D13
  • Кнопка сброса "Reset"
  • Миниатюрные размеры: 45 х 18 мм
  • Вес модуля: 6 гр

Модуль ARDUINO NANO нашёл огромную популярность среди начинающих и профессиональных разработчиков проектов и устройств, в основе которых используются ARDUINO-совместимые платы. Сердцем модуля служит микроконтроллер ATmega328P, работающий от стандартного для большинства ARDUINO-плат базовых 5 вольт и на частоте кварцевого резонатора 16 мегагерц, также отлично зарекомендовавший себя в широко известной сообществу ARDUINO плате UNO.

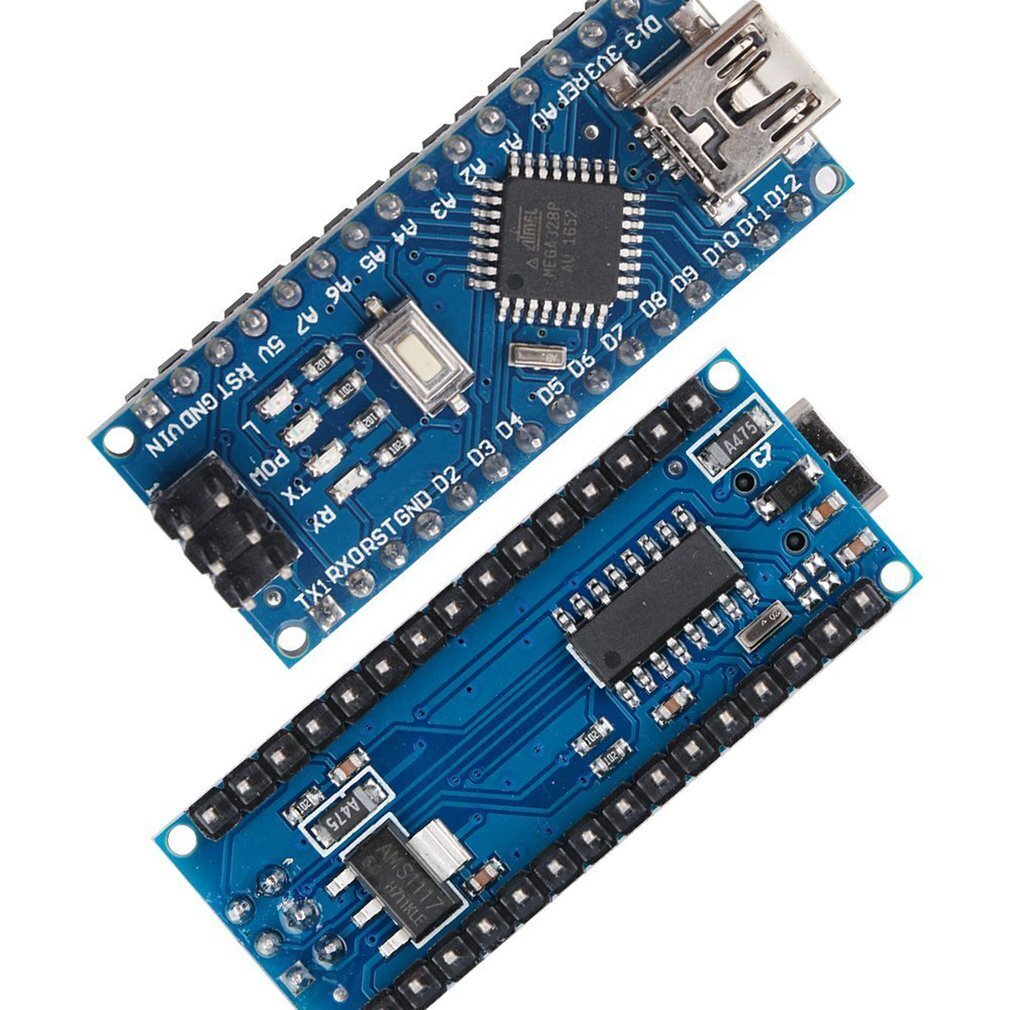

Модуль NANO располагает почти всеми доступными возможностями старшей модели, расположенными на 30 выводах, за исключением отсутствующего бочкообразного разъёма подключения внешнего источника питания. Физические размеры значительно уменьшены за счёт двухстороннего монтажа электронных компонентов.

Любое подключение к модулю потребует от вас умений в пайке. Для максимального удобства, поставляемые в комплекте разъёмы-ножки, с шириной шага 2.54мм между контактами, изначально не припаяны. Вы можете самостоятельно установить данные разъёмы или использовать любые сторонние коннекторы. Если сводить размер готовой модели к самому минимуму, логичным будет непосредственная припайка к выводам соединительных проводов. Установив стандартные ножки в макетную плату для монтажа без пайки, и поместив на них сверху в соответствии с выводами плату модуля, у вас получиться закрепить их максимально ровно. В дальнейшем, это поможет без труда соединять элементы конструкции при прототипировании вашего изделия, находящего в процессе создания и тестирования.

Фактически, ни один из созданных проектов не обходиться без всевозможных дополнительных датчиков, сенсоров, экранов, моторов и других полезных и часто используемых расширений. При желании, вам доступно наращивание микроконтроллера большим ассортиментом существующих расширений, имеющих аналогичный с NANO физический размер. Или, при необходимости, произвести непосредственную коммутацию с дополнительными разноразмерными дисплеями, датчиками, сенсорами, используя проводное соединение. Плата ARDUINO NANO обеспечивает два варианта выходного питания: 5 вольт и 3.3 вольта, заведомо не ограничивая пользователя в подборе совместимых по рабочему напряжению подключаемых модулей. Используя проводное соединение или специальные платы-переходники, модуль можно легко адаптировать под расширения стандарта UNO R3.

Еще одним незначительным ограничением является отсутствующий самовосстанавливающийся предохранитель, отключающий питание модуля от USB-порта в случае превышения максимально допустимой общей нагрузки по току в 500 миллиампер или тока короткого замыкания. Важно знать, что все современные персональные компьютеры обладают встроенной защитой USB-порта от перегрузок и позволяют нагружать порт максимальным током до 900 миллиампер. Просим вас быть внимательными при проектировании и коммутации устройства.

Стоит упомянуть, что плата оснащена бюджетным микроконтроллером CH340, выполняющему роль связующего звена между имеющимся у платы NANO miniUSB-портом и основным контроллером ATmega328P. Данный микрочип разработан китайской компанией WCH. Подробную информацию о его настройке вы может
