ARDUINO Pro Mini ATMEGA168P 5В/16МГц
- Контроллер: ATmega168P
- Тактовая частота: 16 МГц
- Рабочее напряжение: 5 В
- Максимальный ток: 150 мА
- Максимальное напряжение: 5-12 В
- Флеш-память: 16 Кб (2Кб используются для загрузчика)
- ОЗУ: 1 Кб
- EEPROM: 512 байт
- Цифровые Входы/Выходы: 14
- ШИМ выходы: 6, контакты отмечены белым кругом
- Аналоговые входы: 6
- Постоянный ток через каждый вход/выход: 40 мА
- Светодиодная индикация питания платы и статуса пользовательского вывода D13
- Защита от перенапряжения
- Поддержка авто-сброса
ARDUINO - это аппаратное средство с открытым кодом. Любой пользователь может свободно использовать устройство в своих проектах, скачивать и загружать дизайнерские файлы.
ARDUINO Pro Mini совсем небольшая. Ее размеры всего: 1.3 х 0.70 дюйма (3.3 х 1.8 см), это лишь шестая часть от размера популярной платы Arduino UNO R3. Такой компактный размер подходит для проектов, в которых требуется поместить ARDUINO в маленький корпус. Вам нужно знать о том, что Pro Mini физически несовместима с большинством модулей расширения для ARDUINO, и вам потребуется проводное соединение для их подключения.
Серия ARDUINO Pro рассчитана на опытных пользователей, которые понимают ограничение напряжения системы с питанием 5 В и отсутствующий USB вход на плате. Если сравнивать Pro Mini со старшими моделями ARDUINO, имеющих два преобразователя 5 В и 3.3 В, то эта плата имеет всего один преобразователь входного напряжения в 5 В. Отсюда вывод, что имеющиеся у вас модули с питанием 3.3 В можно подключать к Pro Mini только с дополнительным преобразователем напряжения или воспользоваться версией Pro Mini с питанием 3.3 В.
Плата работает на повышенном напряжении, благодаря чему не требуется дополнительных интерфейсных схем для подключения устройств и модулей с питанием 5 В, таких как: WiFi или Bluetooth, символьные дисплеи, модули Ethernet и пр.
Перед началом
Важно! Чтобы преждевременно не испортить плату, было бы неплохо все же понять, какая у вас. Существуют две версии Pro Mini с питанием 3.3 В и 5 В. По внешнему виду они никак не отличаются, маркировок на их рабочее напряжение нигде не увидите. Способов определения много, мы приведем пример одного из вариантов. Для этого вам нужно подать питание в диапазоне от 5 В до 12 В к выводу RAW и измерить напряжение на выводе VCC. И не забудьте про вывод GND, подав на него "минус" от источника питания.
Подключение к плате Pro Mini требует пайки. Поставляемые в комплекте разъемы изначально не припаяны. Вы можете самостоятельно припаять эти разъемы или использовать любые сторонние коннекторы или провода. Если вы никогда ранее не занимались пайкой, то этот шаг будет хорошим началом!
Принципиальная схема Pro Mini
Расположение и обозначение контактов

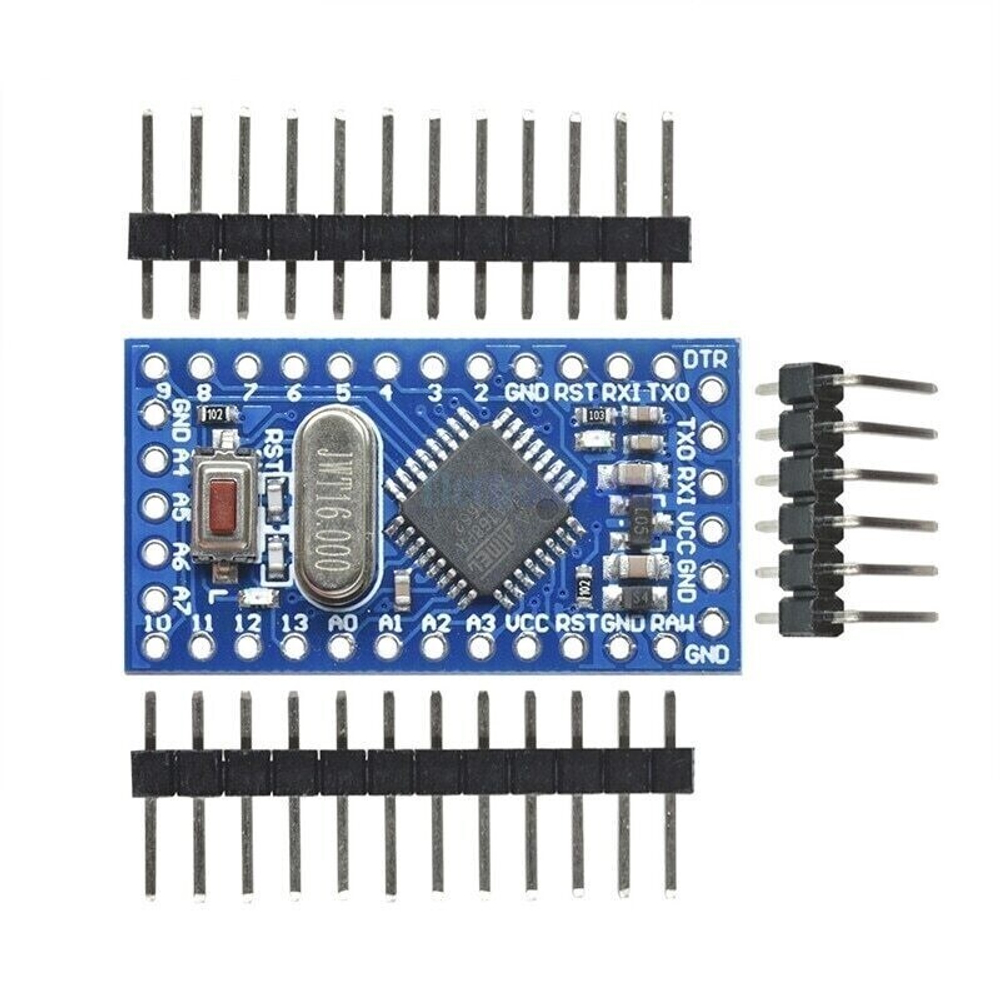

Все выводы у Pro Mini располагаются по трем сторонам. Контакты, расположенные на короткой стороне, используются для программирования и маркируются "BLK", "GND", "VCC", "RXI", "TXO", "GRN". На двух других сторонах расположены силовые и GPIO выводы (как и на стандартном ARDUINO).
Самая последняя и лучшая версия Pro Mini имеет дополнительные аналоговые выводы ADC6 и ADC7.
Четыре контакта расположены не по краю: A4, A5, A6 и A7. Каждый из этих аналоговых выводов обозначен соответствующей маркировкой на обратной стороне платы.
Интерфейсы передачи данных
Контакты с маркировкой TX(0) и RX(1) - последовательный интерфейс UART.
Контакты с маркировкой 10, 11, 12 и 13 - интерфейс SPI. Выводы соответствуют обозначениям SS, MOSI, MISO, SCK.
Если вам понадобится использовать интерфейс IIC/I2C с Pro Mini, то контакты А4 и А5 будут вам полезны, так как
