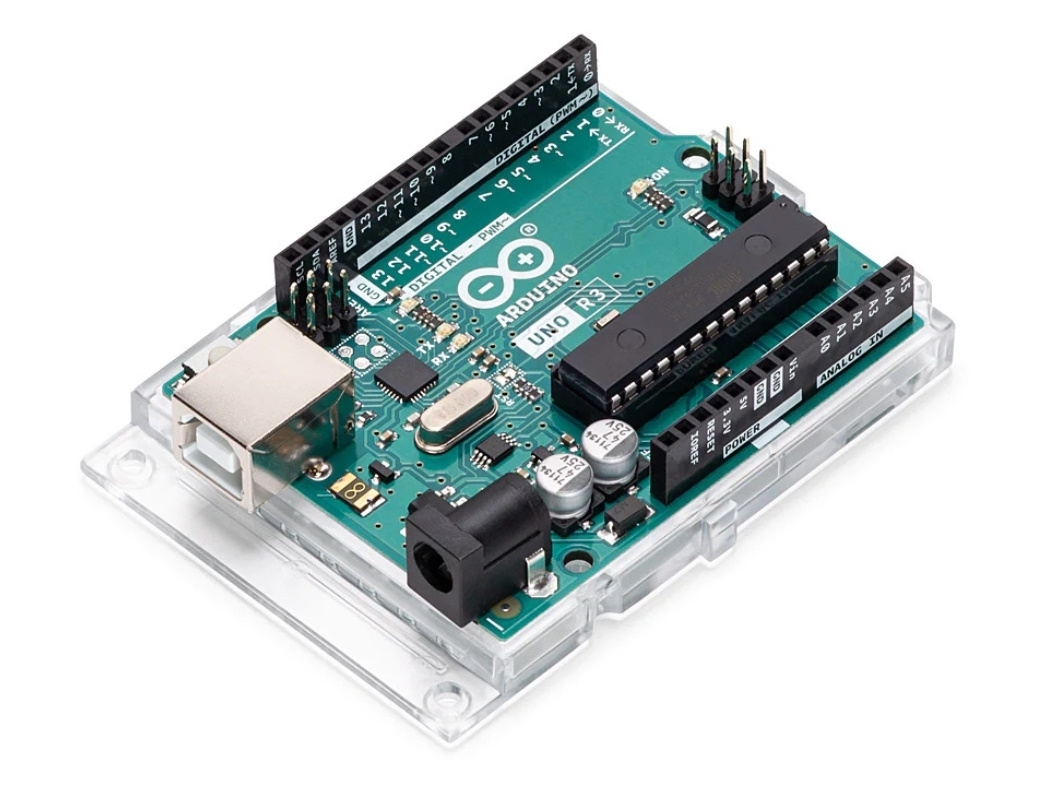

Используйте платформу Arduino Uno R3 для создания различных электронных устройств под свою задумку: от банальной гирлянды до системы «умный дом». Простота и дружелюбность Arduino позволяет использовать плату от начинающего мейкера до опытного разработчика.
Если вы только начинаете свой путь в мир Arduino и не знаете какую плату выбрать, берите Arduino Uno, которая является флагманской моделью среди всей коллекции Arduino. Именно на Arduino Uno R3 основаны все базовые примеры, обучающие видео и электронные конструкторы.
Особенности

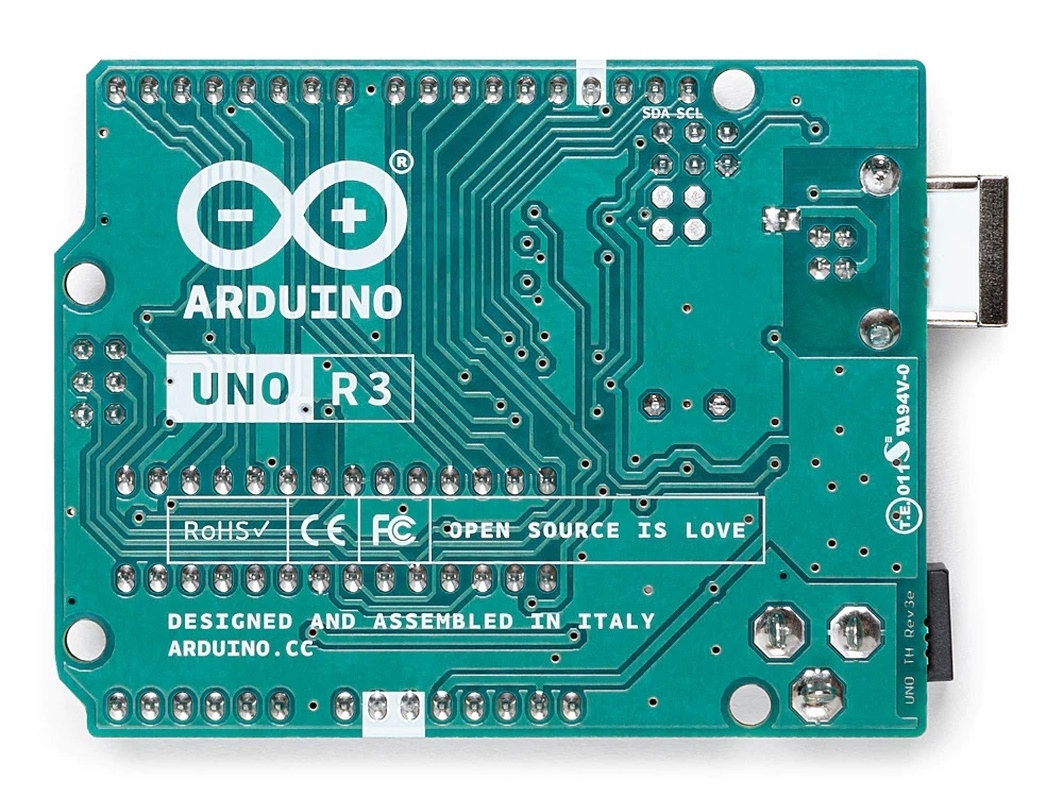

- Оригинальная платформа Arduino Uno R3 из Италии.
- Популярный форм-фактор Arduino R3 для совместимости Arduino Shield.
- Встроенный USB-UART преобразователь на борту.
- Светодиодная индикация питания и передачи данных.
Подробности
Рассмотрим основные плюшки оригинальной платы Arduino Uno R3:

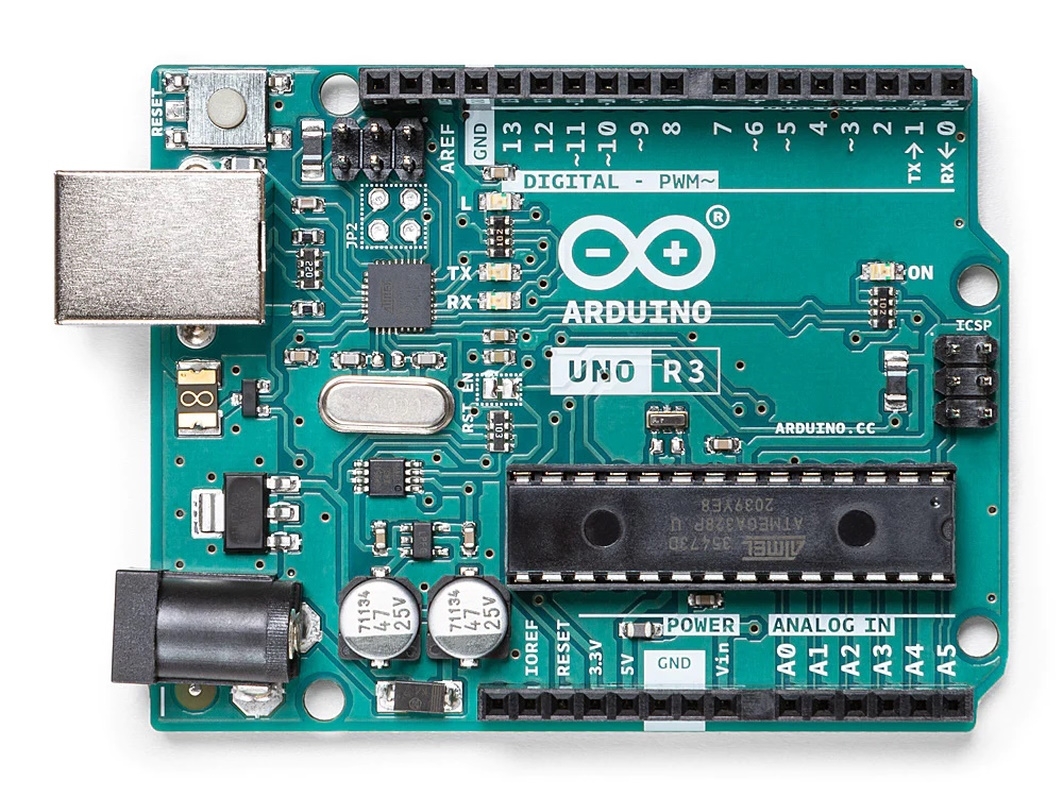

Микроконтроллер ATmega328P
Платформа Arduino Uno R3 выполнена микроконтроллере Microchip ATmega328P семейства AVR с тактовой частотой 16 МГц. Процессор обладает тремя видами памяти:
- 32 КБ Flash-памяти, из которых 0,5 КБ используются загрузчиком, который позволяет прошивать Arduino Uno с обычного компьютера через USB. Flash-память постоянна и её предназначение — хранение программ и сопутствующих статичных ресурсов.
- 2 КБ SRAM-памяти, которые предназначены для хранения временных данных, например переменных программы. По сути, это оперативная память платформы. SRAM-память энергозависимая, при выключении питания все данные сотрутся.
- 1 КБ энергонезависимой EEPROM-памяти для долговременного хранения данных, которые не стираются при выключении контроллера. По своему назначению — это аналог жёсткого диска для Arduino.
Микроконтроллер ATmega16U2
Микроконтроллер ATmega328P не содержит USB интерфейса, поэтому для прошивки и коммуникации с ПК на плате присутствует дополнительный микроконтроллер ATmega16U2 с прошивкой USB-UART преобразователя. При подключении к ПК Arduino Uno определяется как виртуальный COM-порт.
Микроконтроллер ATmega328P общается с ПК через сопроцессор ATmega16U2 по интерфейсу UART используя сигналы RX и TX, которые параллельно выведены на контакты 0 и 1 платы Uno. Во время прошивки и отладки программы, не используйте эти пины в своём проекте.
Преобразователи питания
На плате расположено два преобразователя питания: с выходом на 5 В и 3,3 В.
Порт USB Type-B
Разъём USB Type-B предназначен для прошивки и питания платформы Arduino Uno R3 по USB. Для коммуникации понадобится кабель USB Type-B.
Разъём DC Barrel Jack
Коннектор DC Barrel Jack служит для подключения внешнего источника напряжения в диапазоне от 7 до 12 вольт. Например блок питания на 9 В или 12 В.
Кнопка RESET
Кнопка RESET служит для ручного сброса питания — аналог кнопки RESET обычного компьютера.
Все остальные подробности технической начинки платформы Arduino Uno R3 смотрите в руководстве Product Manual от производителя.
Подключение и программирование
- Подключите Arduino Uno R3 к ПК через кабель USB Type-B.
- Для программирования платформы Arduino Uno R3 используйте штатную среду Arduino IDE. Весь процесс установки и настройки читайте в нашем руководстве по Arduino IDE.
А если строки кода вас вводят в ступор, тогда для программирования платформы Arduino Uno используйте визуальную среду разработки mBlock.
Все подробности по подключению, настройке и программированию платформы Arduino Uno R3 смотрите в руководстве Getting Started от производителя.
Питание
Для питания платформы Arduino Uno R3 можно использовать порт USB, контакт Vin или разъём DC Barrel Jack. Источник определяется автоматически.
- При питании через USB используйте блок питания на 5 В с USB-выходом и кабель USB.
- При питании через пин Vin или разъём DC Barrel Jack — используйте источник с выходным напряжением от 7 до 12 В. Например блок питания на 9 В или 12 В.
Возможные дополнения
Обратите внимания на ряд дополнительных позиций, которые возможно вам понадобятся:
- Кабель USB Type-B — для подключения платформы Arduino Uno R3 к ПК по USB.
- Battery Shield — придаст автономность вашему устройству.
- Trema Shield или Trema Set Shield — для удобного и комфортного подключения Trema-модулей.
- Конструктор ПВХ — поможет собрать весь ком из электроники и проводов в один общий механизм, а также придаст вашему устройству компактный и эстетичный вид.
Доступные альтернативы
Arduino Uno является флагманской моделью среди всей коллекции Arduino. Однако если вы уже наигрались с платформой и чувствуете что можно идти дальше, обратите внимания на возможные альтернативы.
- Если нужно установить плату в укромном месте, возьмите компактную версию Arduino Nano.
- Если не хватает пинов, возьмите расширенную версию Arduino Mega 2560.
- Если хотите использовать текущий потенциал Arduino Uno и не немного сэкономить, возьмите Piranha Uno R3.
Распиновка
Платформа Arduino Uno R3 предоставляют 32 физических контакта на штатных колодках Arduino R3 и 6 дублирующих контактов на разъёме ICSP для подключения дополнительных плат расширения, модулей и сенсоров.
- Всего физических контактов: 38 (32 + 6)
- Контактов ввода-вывода GPIO: 20
- Контакты с ШИМ: 6 с разрядностью 8 бит
- Контакты с АЦП: 6 с разрядностью до 10 бит
- Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C
Габаритный чертёж

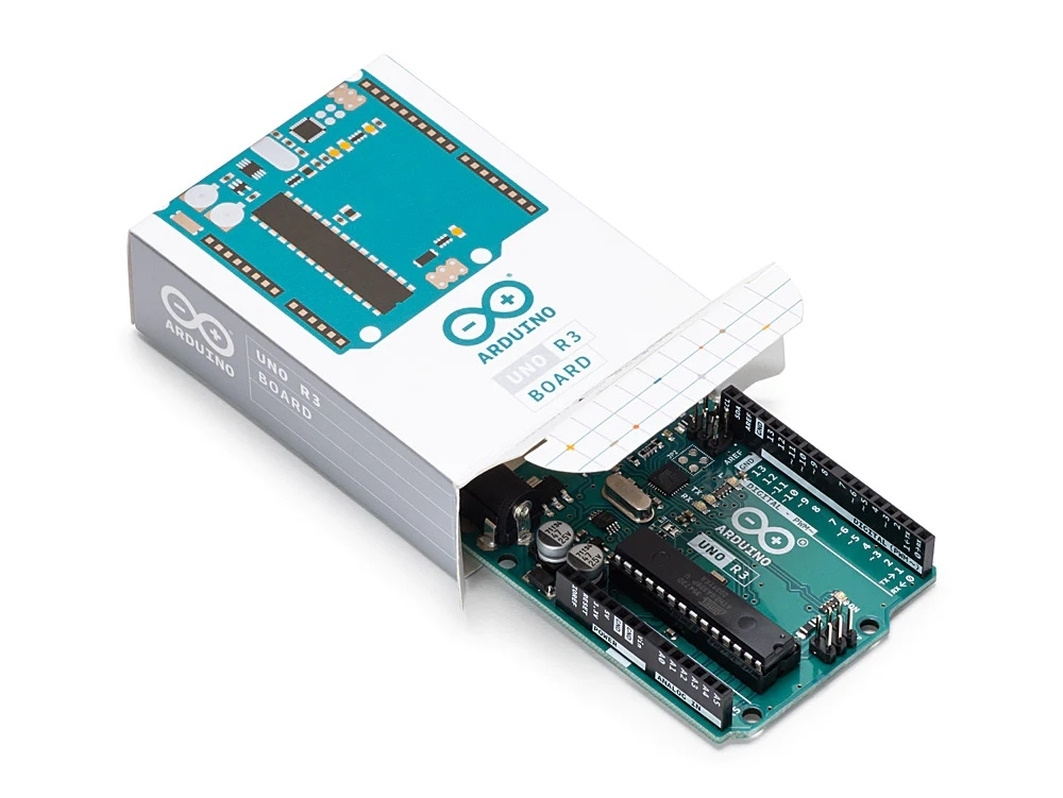

Комплектация
- 1× Arduino Uno (Оригинал Италия)
Характеристики
- Модель: Arduino Uno R3
- Интерфейс USB-UART: ATmega16U2
- Микроконтроллер: ATmega328P
- Ядро: AVR
- Тактовая частота: 16 МГц
- Flash-память: 32 КБ
- SRAM-память: 2 КБ
- EEPROM-память: 1 КБ
- Входное напряжение питания: 5 В
- Через USB: 5 В
- Через пин Vin: 7–12 В
- Через DC Barrel Jack: 7–12 В
- Напряжение логических уровней: 5 В
- Контакты общего назначения:
- Всего физических контактов: 38 (32 + 6)
- Контактов ввода-вывода GPIO: 20
- Контакты с ШИМ: 6 с разрядностью 8 бит
- Контакты с АЦП: 6 с разрядностью до 10 бит
- Аппаратные интерфейсы: 1× UART, 1× SPI, 1× I²C
