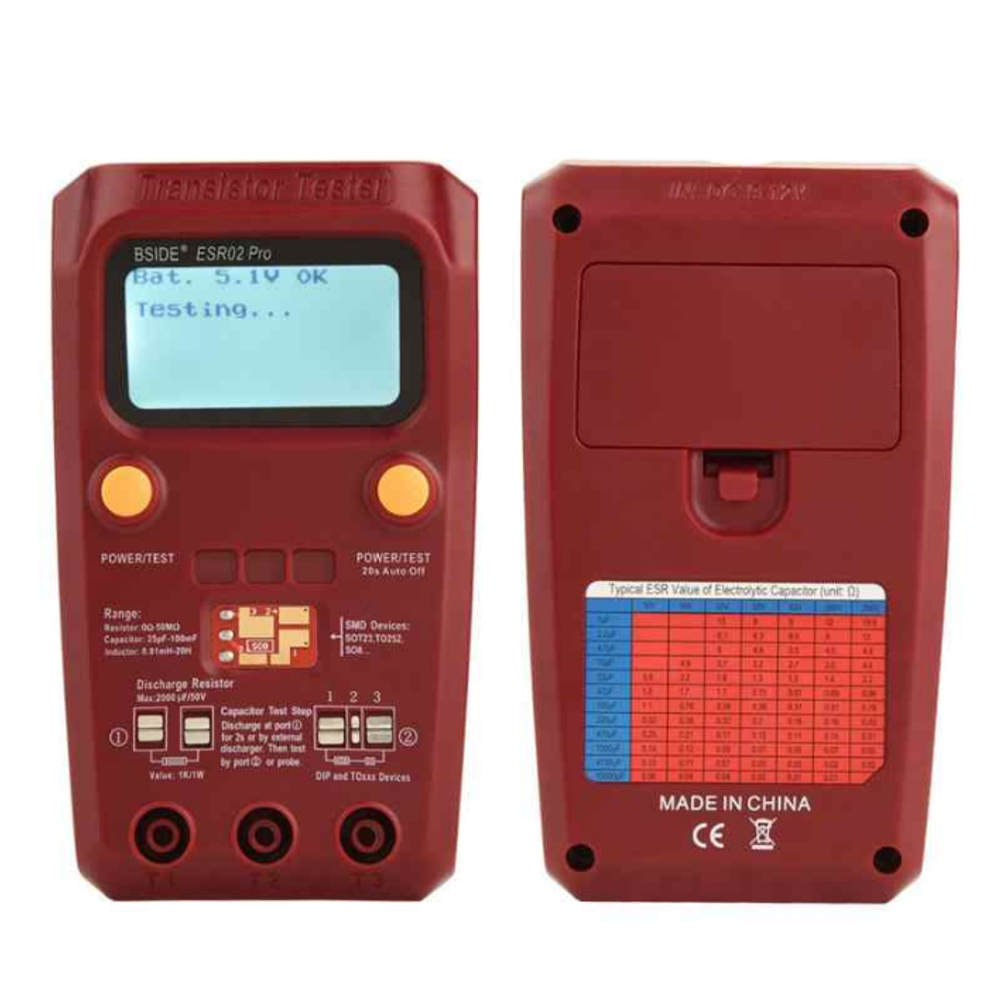

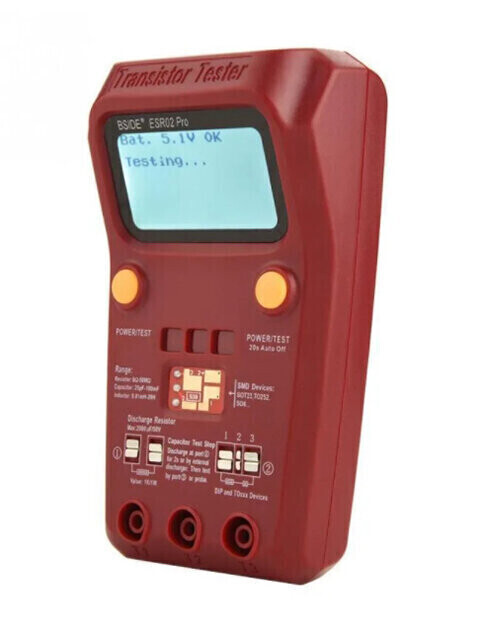

BSIDE ESR02 PRO, Тестер транзисторов, ESR-метр

BSIDE ESR02 PRO - это цифровой тестер:

• транзисторов
• конденсаторов
• резисторов
• индуктивностей
• SMD компонентов
• измерение ESR

Инструкцию для BSIDE ESR02 PRO на русском языке можно скачать по ЭТОЙ ССЫЛКЕ.

Щупы для BSIDE ESR02 PRO - BC55-20250

Тестер электронных компонентов ESR02 PRO – прибор для радиолюбителей, конструкторов и инженеров, занимающихся разработкой, диагностикой и обслуживанием электронного оборудования.

Это прибор очень прост в использовании. Провеяет SMD компоненты, тестирует различные диоды, транзисторы, тиристоры, mosfet транзисторы.

Определеняет тип подключенного компонента, цоколевку, коэффициент hFE (коэффициент усиления по току) транзисторов. Для полевых транзисторов (MOS) доступно определение типа транзистора, цоколевки, ёмкости затвора.

Обратите ВНИМАНИЕ:

• Прибор работет от 9 вольтовой батареи типа Крона (6LR61) (не входит в комплект поставки).
• Также для питания прибора может быть использован адаптер постоянного тока с выходным напряжением от 9 В до 12 В.
• Перед тестированием конденсаторов, обязательно разрядите их, иначе возможно повреждение прибора.

Харктеристстики ESR02 PRO:

• Измерение сопротивления: 0-50 МОм. Разрешение: 0.01 Ом
• Измерение ёмкости: 25пФ-100мФ. Разрешение: 1пФ
• Измерение индуктивности: 0.01мГ-20Г. Разрешение: 0.01мГ
• Разрешающая способность при измерении ESR - Equivalent Series Resistance (Эквивалентное Последовательное Сопротивление): 0.01 Ом
• Запуск - однократное нажатие кнопки TEST с автоотключением.
• Автоматическое определение N-P-N и P-N-P биполярных транзисторов, N- и P-канальных MOSFET транзисторов, JFET транзисторов, диодов, двойных диодов, тиристоров и симисторов.
• Автоматическое определение расположения выводов элемента.
• Измерение коэффициента усиления и порогового напряжения база-эмиттер биполярного транзистора.
• Транзисторы Дарлингтона идентифицируются по пороговому напряжению и коэффициенту усиления.
• Обнаружение защитного диода в биполярных и MOSFET транзисторах.
• Измерение порогового напряжения затвора и величины ёмкости затвора MOSFET.
• Измерение одного или двух резисторов с изображением символа резистора и точностью до 4 десятичных цифр. Все символы пронумерованы соответственно номерам щупов Тестера (1-2-3).
• ESR конденсатора измеряется с разрешением 0.01 Ом для конденсаторов ёмкостью более 20 мкФ и отображается числом с двумя значащими десятичными цифрами.
• Светодиоды (LED) определяется как диоды с прямым напряжением выше, чем у обычного диода. Два светодиода в одном 3-х выводном корпусе также определяются, как два диода.
• Стабилитроны могут быть определены, если их обратное напряжение пробоя ниже 4,5 В. Они отображаются, как два диода, и могут быть идентифицированы, как стабилитроны, только по напряжению. Номера выводов, соответствующие символу диода, в этом случае, идентичны.
• Измерение величины ёмкости одиночного диода в обратном направлении. Биполярный транзистор может также быть проанализирован, если подключить базу и коллектор или базу и эмиттер.
• Одним измерением можно определить назначение выводов выпрямительного моста.
• Время тестирования большинства элементов составляет приблизительно 2 секунды. Измерение ёмкости или индуктивности могут увеличить время тестирования.
