CA-888 плата питания ЖК дисплея 12-18 Вольт

Модуль питания LCD CA-888 плата питания ЖК дисплея 12-18 Вольт. Данный модуль предназначен для замены микросхемы питания в мониторах, ресиверах и т.п.

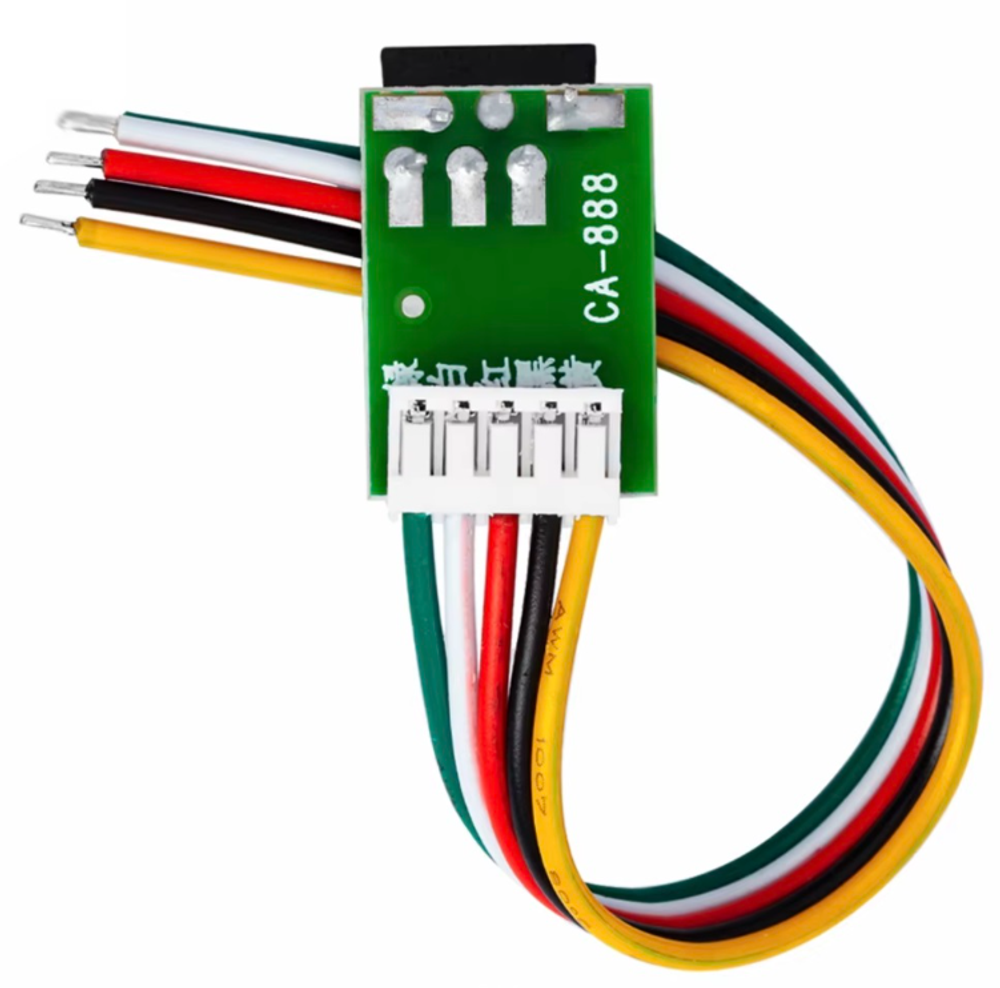

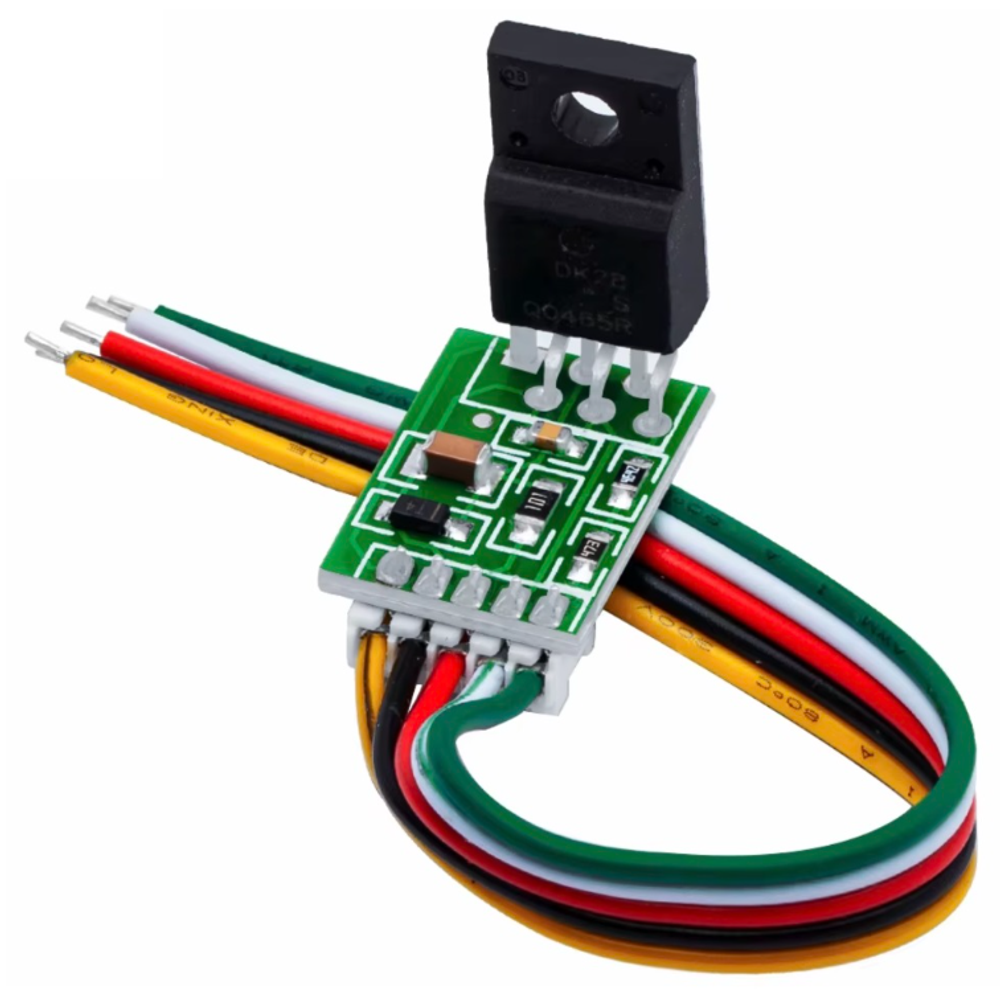

Назначения выводов CA-888:

• 1й Вывод - Желтый провод "DRAIN", вывод управления питанием. Подключается к контактной площадке стока силового транзистора, как правило это центральный вывод.
• 2й Вывод - Черный проводник "GND", вывод земли. Обычно ведет к отрицательному контакту входного фильтрующего электролита.
• 3й Вывод - Красный проводник "VCC", вывод питания ШИМ. Подключается к плюсу конденсатора, который идет к отдельной обмотке питания ШИМ. Обычно напряжение на этом конденсаторе находится в пределах 12-18 В. Этот вывод категорически нельзя подключать к положительному выводу входного фильтрующего конденсатора.
• 4й Вывод - Белый проводник "FB", обратная связь. Подключается к 4му контакту оптопары, при этом убедитесь, что 3й контакт подключен к земле. Если 3 вывод оптопары подключен к "холодной стороне", то необходимо замкнуть к земле на "горячей" стороне, а от 4го вывода отключить все лишние цепи.
• 5й Вывод - Зеленый проводник, линия стартового питания. Подключается к плюсу входного электролита +300 В.
