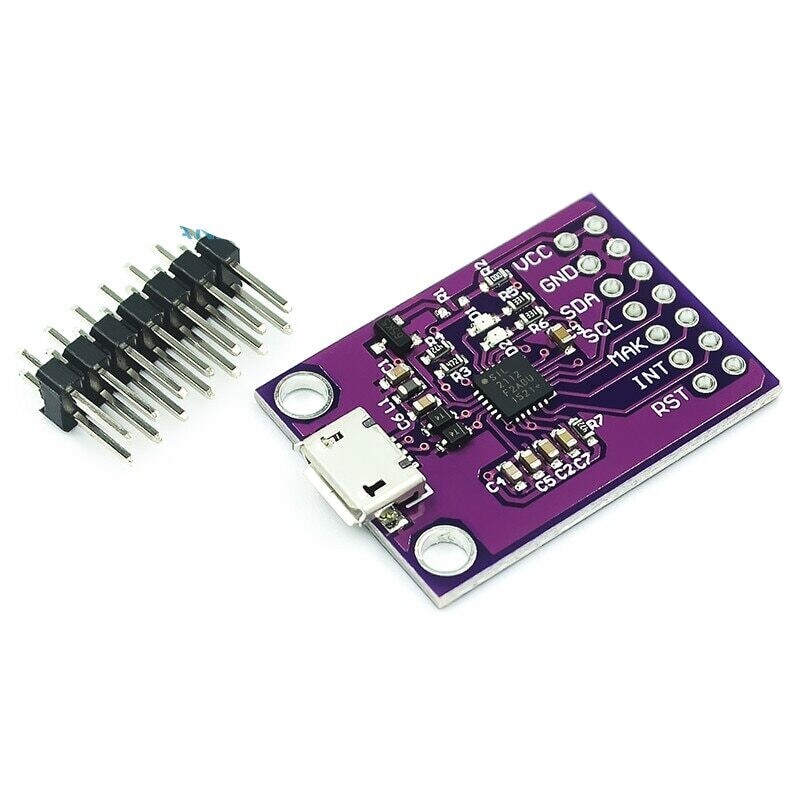

USB – SMBUS АДАПТЕР НА ЧИПЕ CP2112
CP2112 дает возможность подключать HID устройства (клавиатуры, мыши и т.д.) к программируемому устройству, что сильно повышает удобство ремонта и обслуживания. Для подключения HID устройств не требуется какого-либо специального ПО, поскольку CP2112 использует HID классы, поддерживаемые большинством операционных систем.
Кроме того, на плате присутствуют 8 GPIO пинов, а интерфейс USB 2.0 обеспечивает передачу данных на скорости до 12Мбит/с. В программатор вшит простенький GUI, что делает работу с CP2112 очень удобной.
При подключении к программируемому устройству питания возможно проверить и, в случае необходимости, изменить идентификаторы производителя, устройства, серийный номер. Для удобства крепления предусмотрены два отверствия типа M3.
ОСНОВНЫЕ ДОСТОИНСТВА
- Не требуется установка дополнительных драйверов
- Удобный GUI-конфигуратор
- 8 GPIO
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Программирование устройств питания различных девайсов, в т.ч. батарей ноутбуков, медицинских устройств и др.
КОМПЛЕКТАЦИЯ
- 1 × USB – SMBus адаптер на чипе CP2112
ПОДКЛЮЧЕНИЕ И БИБЛИОТЕКИ

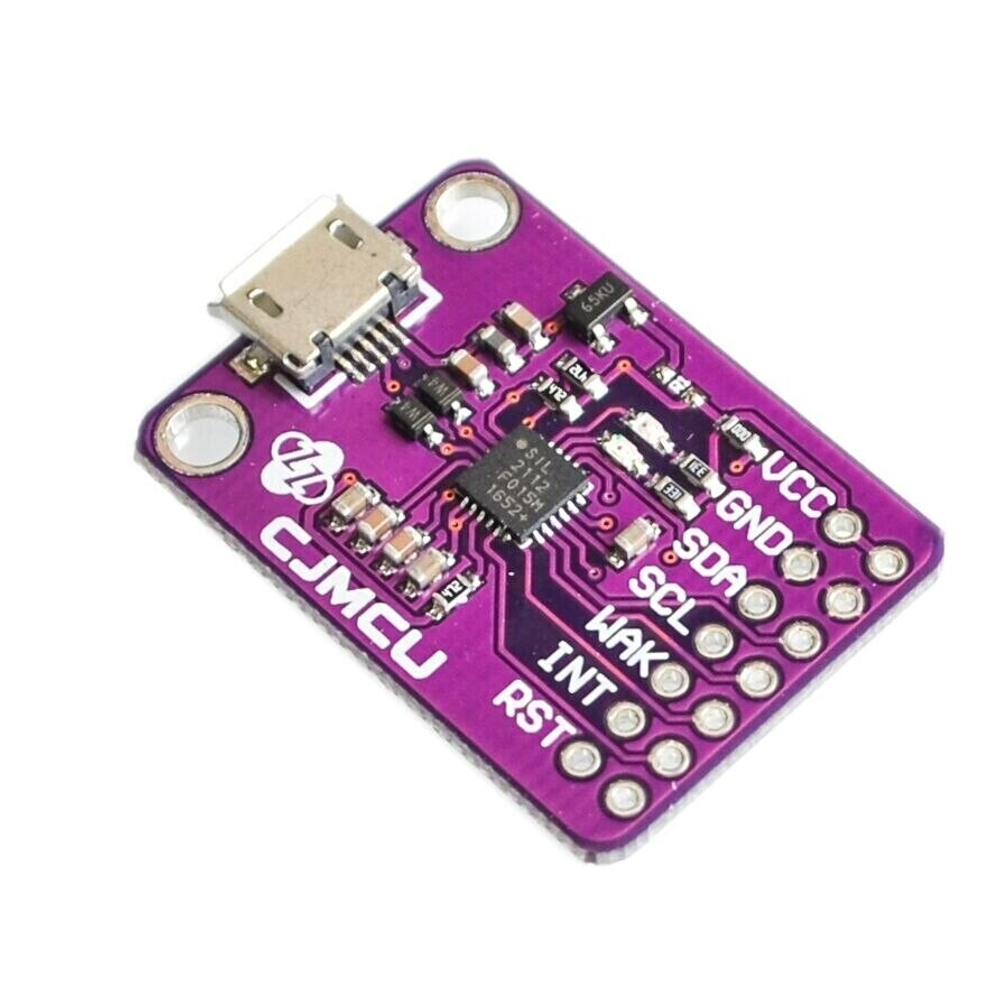

Распиновка:
- SDA – Serial Data для протокола SMBus
- SCL – Serial Clock для протокола SMBus
- RST – перезагрузка устройства
- VCC – для подключения напряжение питания
- WAK – для сигнала вывода из спящего режима
- INT – для сигнала прерывания
- SUS – пин для входа/выхода из ждущего режима
