Обзор датчика пространства HC-SR501
Модуль датчика движения (или присутствия) HCSR501 на основе пироэлектрического эффекта состоит из PIR-датчика 500BP (рис. 1) с дополнительной электрической развязкой на микросхеме BISS0001 и линзы Френеля, которая используется для увеличения радиуса обзора и усиления инфракрасного сигнала (рис. 2). Модуль используется для обнаружения движения объектов, излучающих инфракрасное излучение. Чувствительный элемент модуля – PIR-датчик 500BP. Принцип его работы основан на пироэлектричестве. Это явление возникновения электрического поля в кристаллах при изменении их температуры.

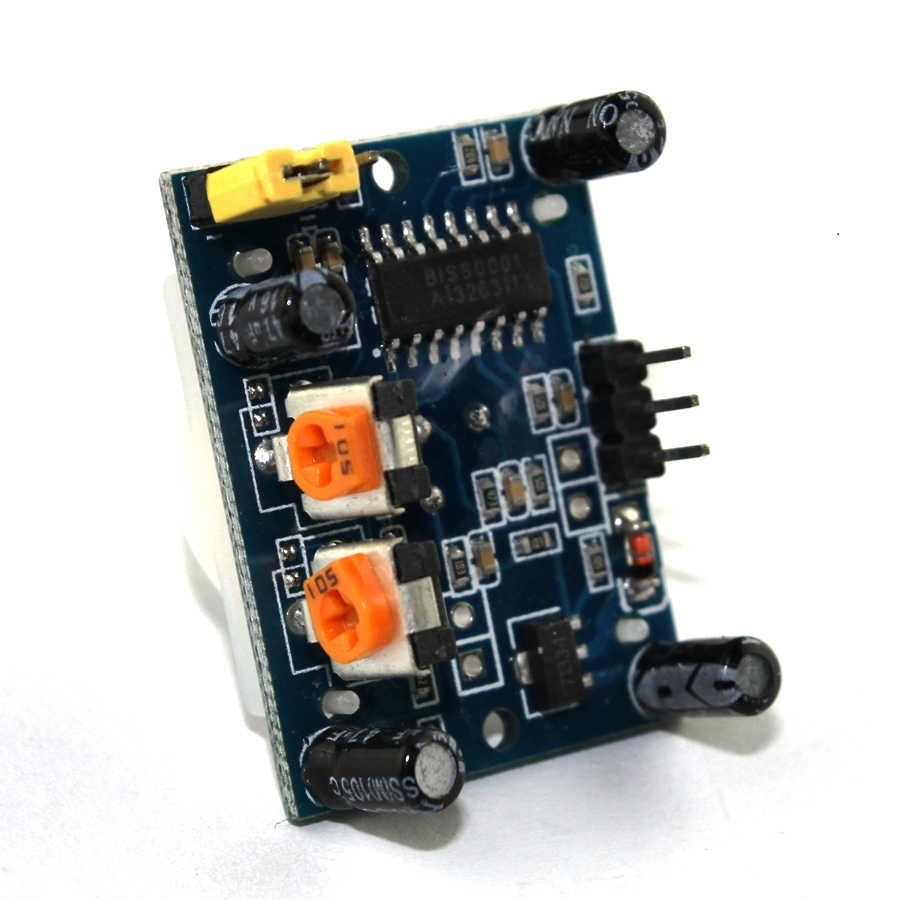

Управление работой датчика осуществляет микросхема BISS0001. На плате расположены два потенциометра, с помощью первого настраивается дистанция обнаружения объектов (от 3 до 7 м), с помощью второго - задержка после первого срабатывания датчика (5 - 300 сек). Модуль имеет два режима – L и H. Режим работы устанавливается с помощью перемычки. Режим L – режим единичного срабатывания, при обнаружении движущегося объекта на выходе OUT устанавливается высокий уровень сигнала на время задержки, установленное вторым потенциометром. На это время датчик не реагирует на движущиеся объекты. Этот режим можно использовать в системах охраны для подачи сигнала тревоги на сирену. В режиме H датчик срабатывает каждый раз при обнаружении движения. Этот режим можно использовать для включения освещения. При включении модуля происходит его калибровка, длительность калибровки приблизительно одна минута, после чего модуль готов к работе. Устанавливать датчик желательно вдали от открытых источников света.
Рисунок 1. PIR-датчик 500BP

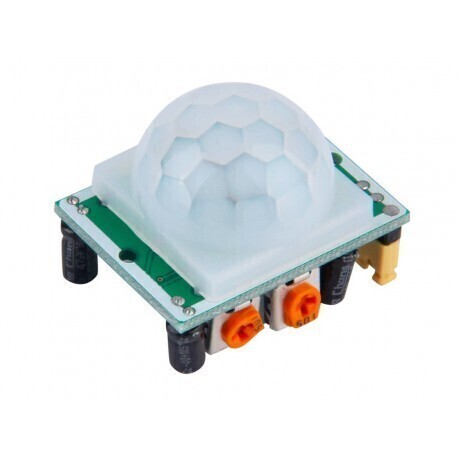

Рисунок 2. Линза Френеля
Технические характеристики HC-SR501
- Напряжение питания: 4.5-20 В
- Ток потребления : 50 мА
- Напряжение на выходе OUT: HIGH – 3,3 В, LOW – 0 В
- Интервал обнаружения: 3-7 м
- Длительность задержки после срабатывания: 5 — 300 сек
- Угол наблюдения до 120
- Время блокировки до следующего замера: 2.5сек.
- Режимы работы: L — одиночное срабатывание, H — срабатывание при каждом событии
- Рабочая температура от -20 до +80C
- Габариты 32x24x18 мм
