LJ12A3-4-Z/BY. PNP/NO
LJ12A3-4-Z/BX. NPN/NO
LJ12A3-4-Z/AY. PNP/NC
LJ12A3-4-Z/AX. NPN/NC

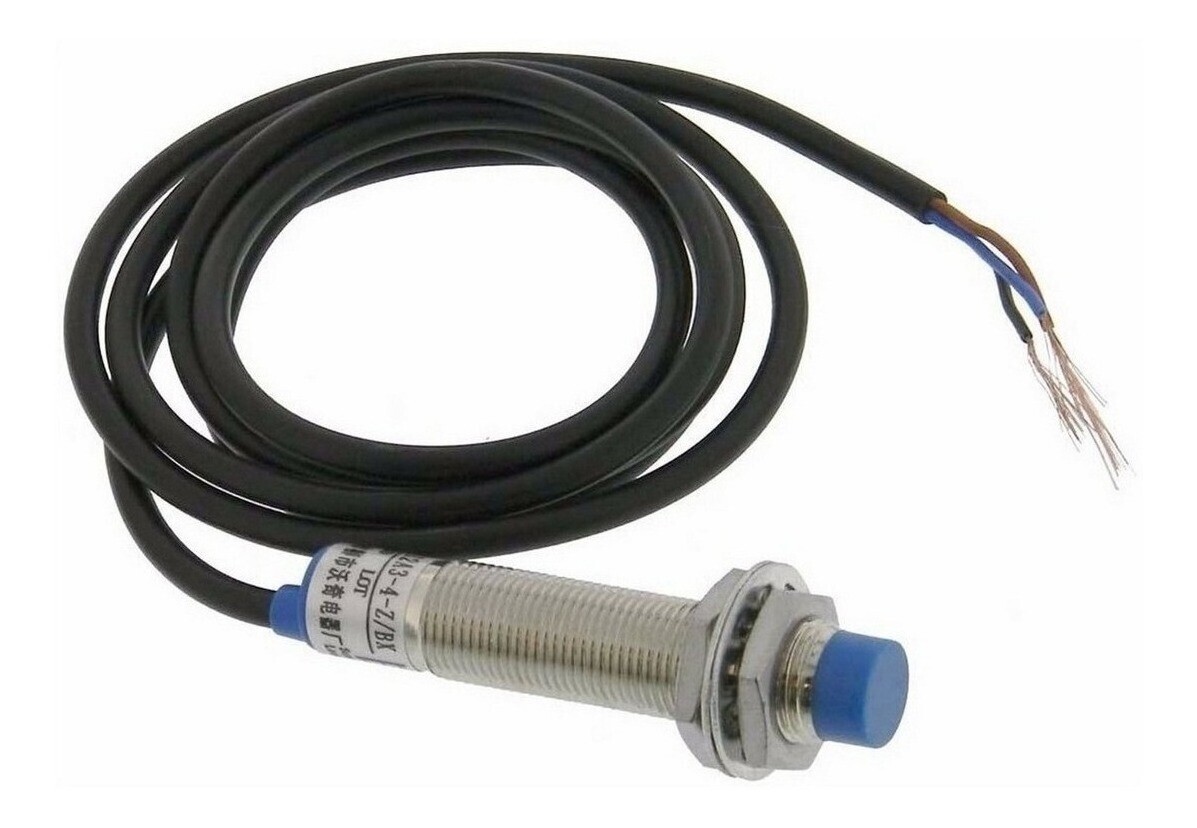

Концевой индуктивный датчик LJ12A3-4-Z/BY используется для контроля положения металлических объектов или расстояния до них (активируется наличием металла в зоне срабатывания). Принцип действия индуктивного датчика основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.

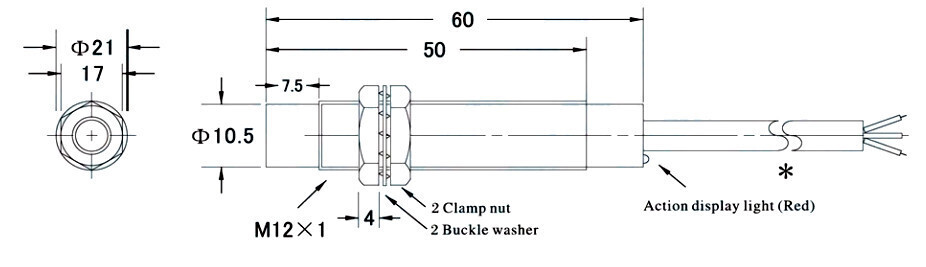

Датчик должен быть установлен чувствительным элементом в сторону зоны измерения. Датчик может быть установлен в монтажное отверстие диаметром 12 мм и глубиной до 37,5 мм. Для этого на корпусе датчика есть две гайки и шайба. Датчик герметичен, потому может быть установлен в агрессивной среде. Дистанция срабатывания датчика - 4 мм. На задней торцевой части датчика установлен красный светодиод, который загорается при нахождении в зоне срабатывания металлического объекта.
Датчик имеет транзисторный выход PNP полярности и нормально открытое состояние выхода.
Концевой индуктивный датчик LJ12A3-4-Z/BY имеет три проводника для подключения к контроллеру и питанию. Проводники маркированы цветом: коричневый – напряжение питания, черный – выходной сигнал, синий – общий проводник (300 мА).
Схема подключения:
Характеристики:
Модель
LJ12A3-4-Z/BY
Тип датчика
индуктивный
Тип конструкции
цилиндрический
Напряжение питания
6-36 В постоянного тока
Ток
300 мА
полярность выхода
PNP
состояние выхода
нормально открытый
Дистанция срабатывания
4 мм
Индикация срабатывания
есть
Защита от неправильного подключения питания
есть
Длина провода
110 см
Размеры (диаметр х длина)
12х62 мм
Вес
80 г
