Датчик MAX30100 для измерения пульса и кислорода

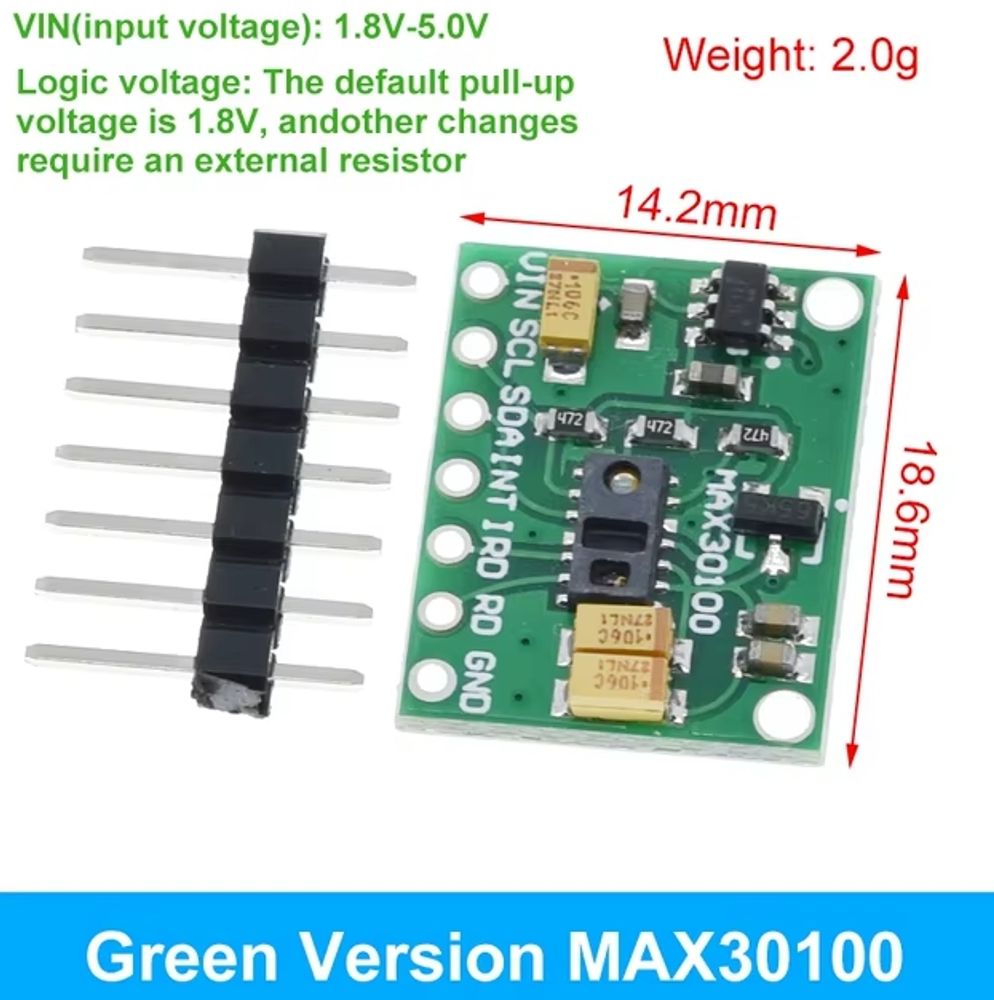

Модуль на базе микросхемы MAX30100 от Maxim Integrated

MAX30100 — интегрированный сенсор для измерения частоты сердечных сокращений (ЧСС) и уровня насыщения крови кислородом (SpO₂). Микросхема объединяет светодиоды, фотодетектор, оптическую систему и схему обработки сигнала в компактном корпусе.

Основные функции

• Измерение ЧСС (пульса).

• Определение уровня SpO₂ (насыщения крови кислородом).

• Компенсация внешней засветки (ALC — Ambient Light Cancellation).

• Встроенный датчик температуры для калибровки показаний.

• Поддержка программируемых параметров (ток светодиодов, частота дискретизации).

Ключевые компоненты

• Красный светодиод (660 нм).

• Инфракрасный светодиод (940 нм).

• Фотодетектор.

• 16‑разрядный сигма‑дельта АЦП.

• Драйверы светодиодов (управление током 0–50 мА).

• Цифровой фильтр для подавления помех 50/60 Гц.

• Датчик температуры (разрешение 0,0625 °C).

• FIFO‑буфер на 16 записей.

Технические характеристики

• Напряжение питания: 1,8–3,3 В.

• Потребление:

  • в рабочем режиме: ~2,4 мА;

  • в спящем режиме: < 0,7 мкА.

• Интерфейс связи: I²C (до 400 кГц).

• Диапазон программируемого тока светодиодов: 0–50 мА.

• Длительность импульса светодиодов: 69–411 мкс.

• Частота дискретизации АЦП: 10,24 МГц.

• Скорость передачи данных: программируется от 50 до 3200 выборок/с.

• Габариты чипа: 5,6 × 2,8 × 1,2 мм (14‑контактный корпус).

• Рабочая температура: от −40 °C до +85 °C.

• Разрешение датчика температуры: 0,0625 °C.

Принцип работы

1. Светодиоды излучают красный (660 нм) и ИК‑свет (940 нм), который проходит через ткани.

2. Гемоглобин (насыщенный и ненасыщенный кислородом) по‑разному поглощает эти длины волн.

3. Фотодетектор регистрирует отражённый/прошедший свет.

4. Изменения интенсивности сигнала соответствуют:

   • пульсации крови (ЧСС);

   • соотношению поглощения красного и ИК‑излучения (SpO₂).

5. АЦП преобразует аналоговый сигнал в цифровой.

6. Данные передаются по I²C на внешний микроконтроллер.

7. Встроенный фильтр подавляет помехи от сети (50/60 Гц) и внешней засветки.

Особенности и преимущества

• Ультранизкое энергопотребление — подходит для носимых устройств с батарейным питанием.

• Высокая точность за счёт:

  • компенсации внешней засветки;

  • подавления сетевых помех;

  • температурной калибровки.

• Миниатюрный размер — идеален для компактных устройств.

• Встроенная обработка сигнала — требуется минимум внешних компонентов.

• Программируемые параметры для оптимизации точности и энергопотребления.

• Устойчивость к артефактам движения благодаря высокому отношению сигнал/шум (SNR).

Типичные применения

• Фитнес‑браслеты и смарт‑часы.

• Портативные пульсоксиметры.

• Обучающие и демонстрационные устройства для студентов‑медиков.

• DIY‑проекты на базе Arduino/Raspberry Pi.

• Системы мониторинга здоровья.

Важно: модуль на базе MAX30100 не предназначен для использования в профессиональном медицинском оборудовании, требующем сертифицированных датчиков.

Подключение к микроконтроллеру (например, Arduino)

1. Питание:

   • VDD → 3,3 В;

   • GND → общий провод.

2. Интерфейс I²C:

   • SCL → линия тактирования I²C микроконтроллера;

   • SDA → линия данных I²C.

3. Дополнительные компоненты:

   • Добавьте подтягивающие резисторы 1–2,2 кОм на линии SCL и SDA.

   • При необходимости подключите вывод INT (прерывание) для оповещения о готовности данных.

4. Светодиоды:

   • R_LED+ → красный светодиод;

   • IR_LED+ → ИК‑светодиод.

Программное обеспечение

• Для работы с модулем используйте библиотеку SparkFun_MAX3010x_Sensor_Library.

• Настройка осуществляется через запись в регистры по I²C.

• Данные считываются из FIFO‑буфера.

• Пример кода для Arduino доступен в документации к библиотеке.

Рекомендации по эксплуатации

• Обеспечьте плотное прилегание датчика к коже (для точности измерений).

• Минимизируйте движение во время замера — это снижает артефакты.

• Защитите датчик от сильного внешнего освещения.

• Калибруйте показания при изменении температуры окружающей среды (используйте встроенный датчик температуры).

• Настройте ток светодиодов и частоту дискретизации под конкретные условия использования.

Возможные проблемы и решения

• Нестабильные показания: проверьте контакт датчика с кожей, уменьшите движение, исключите внешнюю засветку.

• Отсутствие данных: проверьте подключение I²C, наличие подтягивающих резисторов, напряжение питания.

• Высокий шум: уменьшите ток светодиодов, проверьте заземление, экранируйте проводники.

• Смещение показаний: выполните калибровку с использованием эталонного пульсоксиметра.

Краткий итог: модуль на базе MAX30100 — компактное и энергоэффективное решение для неинвазивного мониторинга пульса и SpO₂ в носимых и портативных устройствах. Он обеспечивает высокую точность при минимальном количестве внешних компонентов, а управление через I²C упрощает интеграцию с микроконтроллерами.
