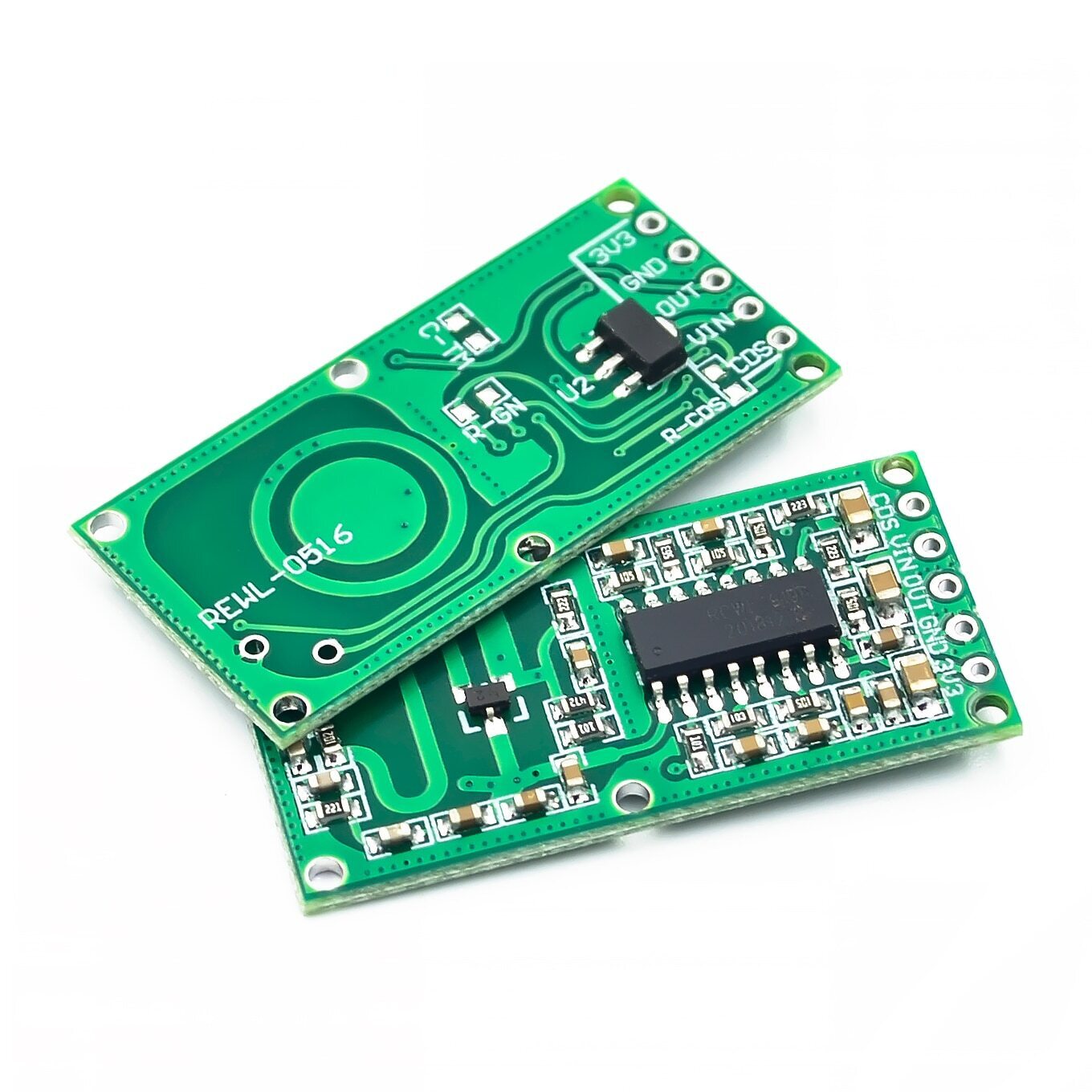

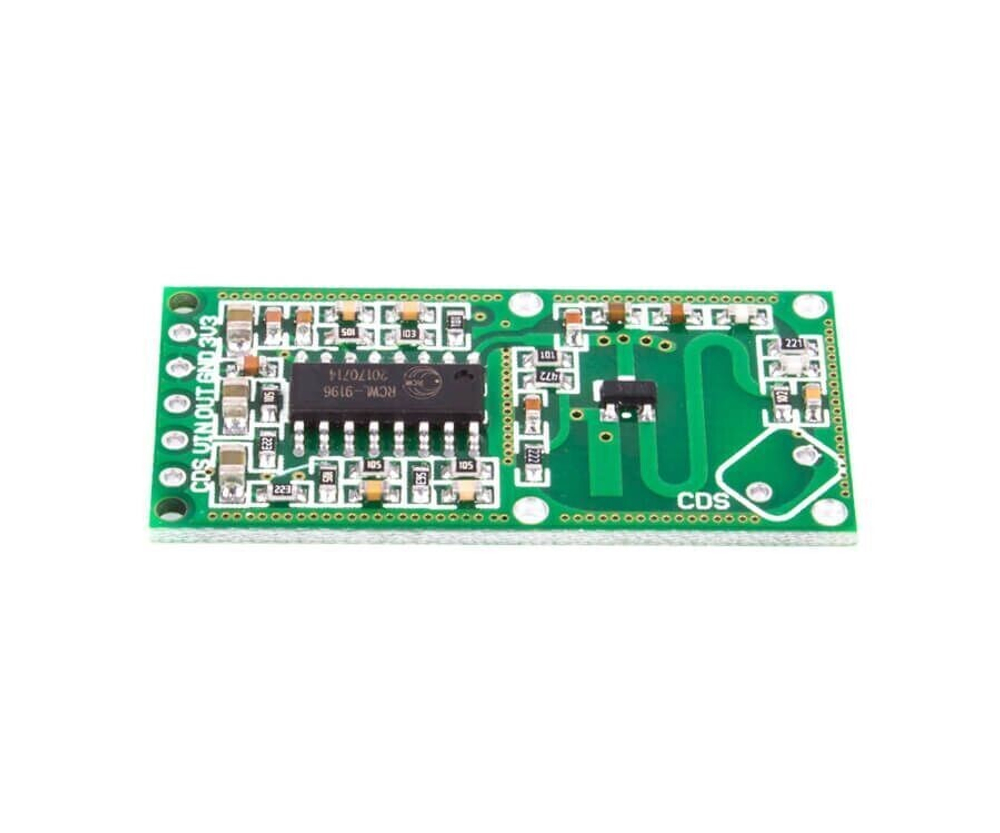

Датчик микроволновый RCWL 0516

Доплеровский датчик движения RCWL-0516 — способен определять движение объектов (препятствий), которые полностью или частично отражают радиоволны (люди, животные, металлы и т.д.), даже если они находятся за деревом (дверью), стеной (гипс, бетон), пластиками, стеклами и т.д.

Характеристики

• Входное напряжение питания (VIN): 4 ... 28 В постоянного тока.
• Потребляемый ток: до 3 мА (номинально 2,8 мА).
• Дальность обнаружения: до 9 м (номинально до 5 м).
• Мощность передатчика: до 30 мВт (номинально до 20 мВт).
• Частота передатчика: 5,8 ГГц.
• Время задержки до сброса триггера: 2 сек ±30%.
• Выходное напряжение питания (3V3): 3,2 ... 3,4 В (номинально 3,3 В).
• Максимальный ток на выходе «3V3»: до 100 мА.
• Рабочая температура: -20 ... +80 °С.
• Температура хранения: -40 ... +100 °С.
• Габариты: 17,3х35,9 мм
• Вес: 4 гр.

Подключение

Датчик имеет 5 выводов:

• OUT - выход датчика (устанавливается в «1» при наличии движений + задерживается на 2 секунды после их прекращения).
• VIN - вход напряжения питания, от +4 до +28 В постоянного тока.
• GND - вход питания (общий).
• 3V3 - выход стабилизированного напряжения питания 3,3 В (можно использовать для питания микроконтроллеров).
• COS - вход разрешения (подтянут внутренним сопростивлением чипа). Если на данном выводе установить уровень логического «0», то после сброса триггера, он не будет устанавливаться (датчик перестанет реагировать на движения).

Выход «OUT» подключается к любому выводу Arduino (на схеме подключён к выводу D4). Вход «COS» можно оставить не подключённым, т.к. он подтянут внутренним сопротивлением чипа, следовательно, разрешает работу триггера.
