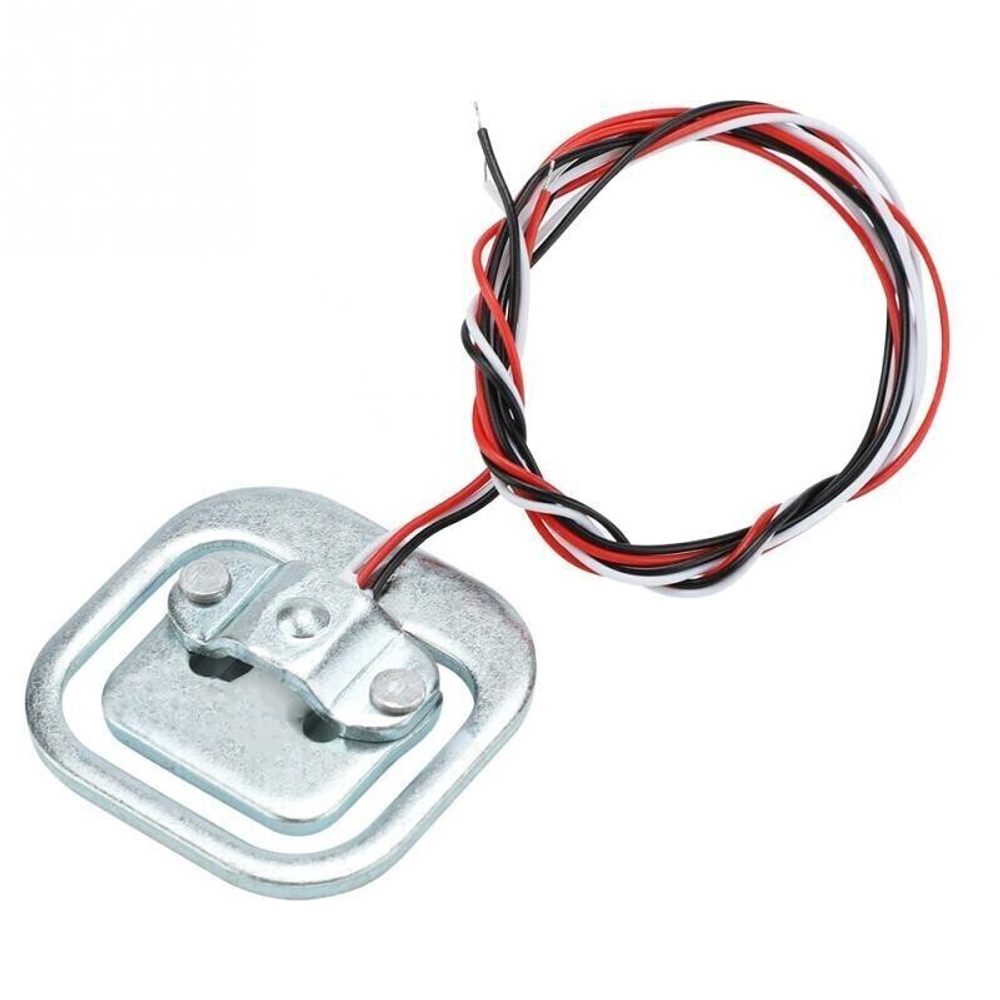

Датчик нагрузки (взвешивания)для arduino, 50кг

Датчик веса (тензодатчик) является очень важным элементом во многих проектах Arduino. Измеряя вес, можно отследить массу, а затем выполнить некоторое действие, например можно сделать дозатор жидкости или произвести расчет массы меда в улий за лето и так далее. В статье расскажу как с помощью Arduino UNO, платы HX711 и тензодатчика собрать весы.

Технические параметры HX711:

► АЦП собран на микросхеме: HX711;
► Разрядность АЦП: 24-бит;
► Коэффициент усиления канала A: 64 или 128;
► Коэффициент усиления канала B: 32;
► Скорость измерений: 10 измерений в секунду (Гц) или 80 измерений в секунду (Гц);
► Напряжение питания: 2,6 – 5,5 В;
► Потребляемый ток: <10 мА;
► Дифференциальное входное напряжение: ±40мВ;
► Размеры: 38 х 21 х 10 мм;

► Вес: 3 г.
