Описание

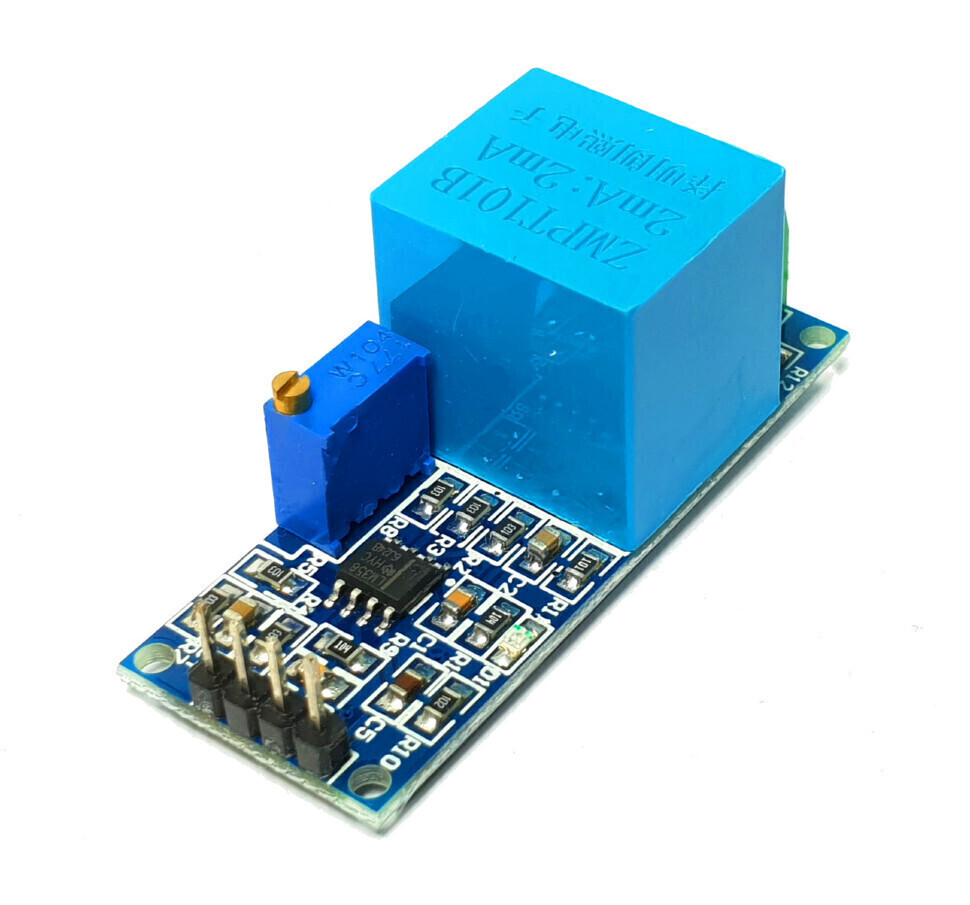

ZMPT101B – модуль на основе одноимённого понижающего трансформатора напряжения, позволяющий измерять напряжение переменного тока от 195 до 250 В. Для приведения показаний в более-менее читаемый микроконтроллером вид используется операционный усилитель, установленный на плату.
Всё, что нужно для начала работы – подключить питание 5В от Arduino, высокое напряжение на вход трансформатора и аналоговый выход к любому аналоговому пину Arduino. Ток, потребляемый из сети – до 2 мА.
Соблюдайте технику безопасности при работе с высоким напряжением!
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
- Изолированное преобразование без риска появления высокого напряжения в выходной цепи
- Высокая точность благодаря прецизионному операционному усилителю
- Низкий ток потребления
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Измерение напряжения для умной розетки
- Автопереключение ИБП при падении и восстановлении номинального напряжения
- Учёт мощности потребления (в связке с модулем измерения потребления)
Вес20 gГабариты51 × 21 × 21 mmМодель трансформатора:
ZMPT101B
Напряжение питания:5 В
Номинальный ток:2 мА
Диапазон измеряемого напряжения::195-250 В
Рабочий диапазон температур:от -40 °C до +70 °C
