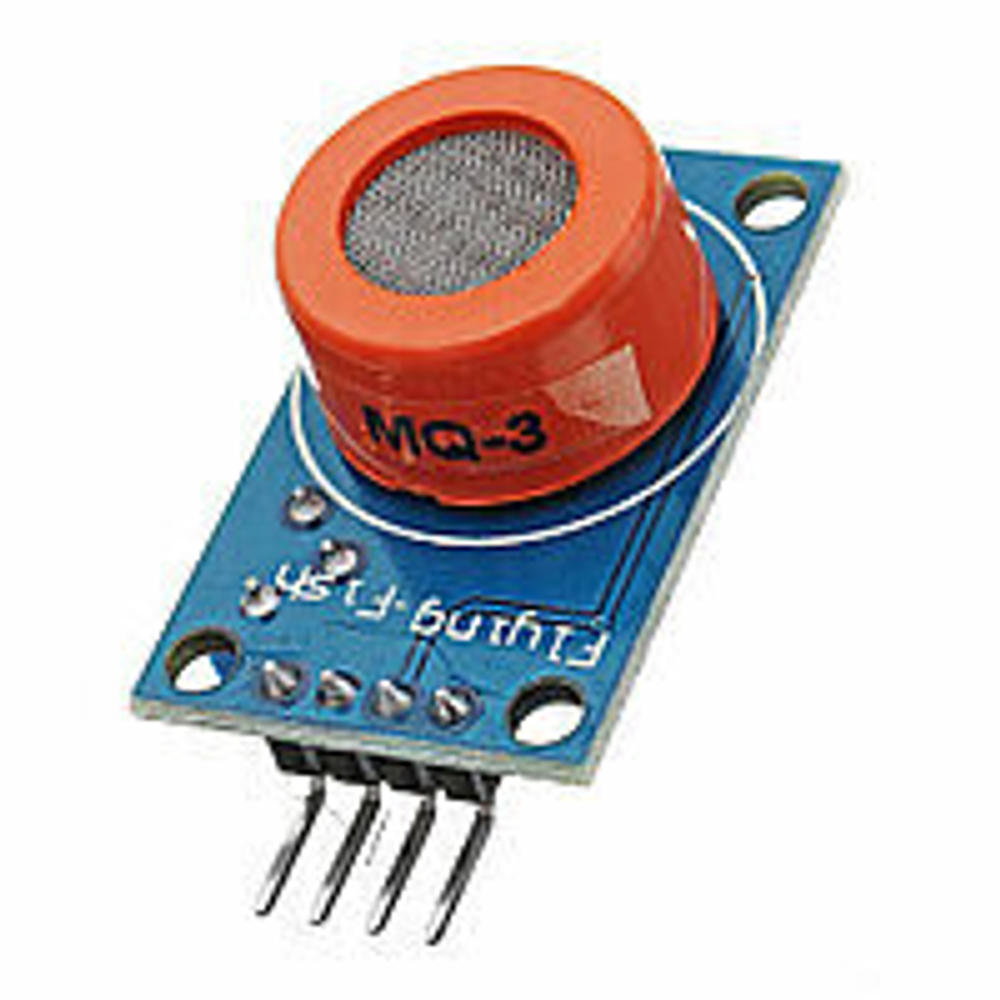

Датчик газа MQ-3 — способен определять концентрацию паров спирта в воздухе. Уровень напряжения на аналоговом выходе «AO» (Analog Out) прямо пропорционален концентрации паров спирта. Логический уровень на цифровом выходе «DO» (Digital Out) сигнализирует о превышении порога концентрации паров спирта в воздухе. Порог срабатывания для цифрового выхода «DO» регулируется потенциометром на обратной стороне платы.
Характеристики
- Входное напряжение питания: 5 В (постоянного тока)
- Потребляемый ток: до 150 мА
- Диапазон измерений:
- Алкоголь: 0,05 мг/л–10 мг/л;
- Рабочая температура: 0 ... +50 °C
Подключение
- Аналоговый выход модуля «AO» (Analog Out) - подключается к любому аналоговому входу Arduino и предназначен для снятия аналоговых показаний модуля.
- Цифровой выход модуля «DO» (Digital Out) - подключается к любому входу Arduino и предназначен для регистрации порога срабатывания (порог срабатывания настраивается потенциометром под требуемую концентрацию паров спирта).
Питание
Для удобства подключения к Arduino воспользуйтесь Trema Shield, Trema Power Shield, Motor Shield или Trema Set Shield.
Входное напряжение питания 5 В постоянного тока, подаётся на выводы Vcc и GND модуля.
Подробнее о датчике
Модуль построен на базе полупроводникового газоанализатора MQ-3. Этот датчик отличается повышенной чувствительностью и быстрой реакцией на увеличение концентрации паров спирта. Нагревательный элемент датчика нагревает газочувствительную полупроводниковую плёнку, которая в нагретом состоянии, вступает в химические реакции с парами спирта и способна менять своё электрическое сопротивление пропорционально концентрации этих паров в окружающем воздухе.
Модуль может реагировать на концентрацию различных газов в т.ч. и углекислого, это нужно учитывать при детектировании паров спирта в выдыхаемом воздухе.
