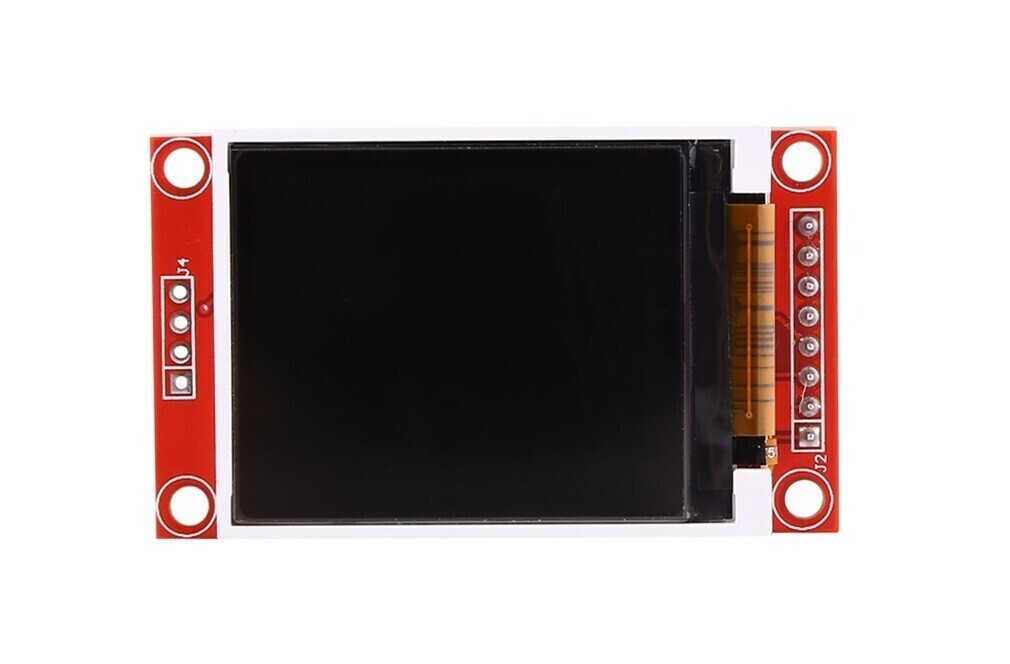

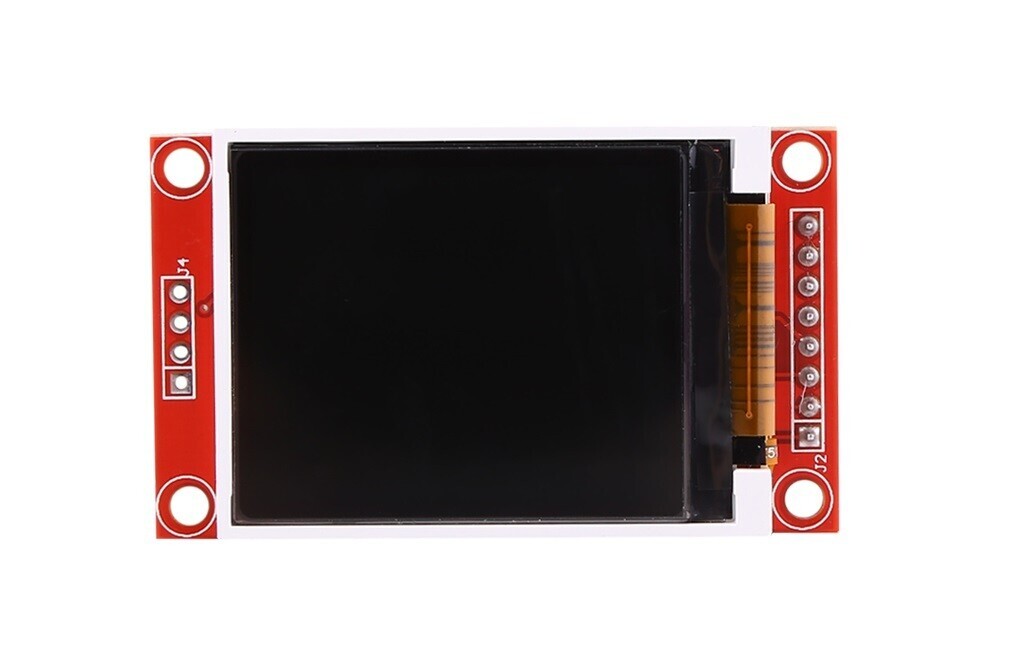

Дисплей может отображать качественную картинку, позволяя выводить 18 бит цвета, то есть до 262.144 оттенков. За обработку данный отвечает контроллер ST7735R. Поддерживает 3 режима цветового пространства: RGB444, RGB565, RGB888. Подсветка осуществляется при помощи двух LED диодов с поддержкой ШИМ, имеется возможность программного управления мощностью.
Для обмена данными дисплей использует SPI протокол, который позволяет подключить дисплей практически к любому микроконтроллеру. Для подключения задействуются 4 или 5 контактов.
Напряжение питания составляет 3.3В, для работы с контроллерами Arduino предусмотрен стабилизатор напряжения. Шина передачи данных толерантна к 5В логике.

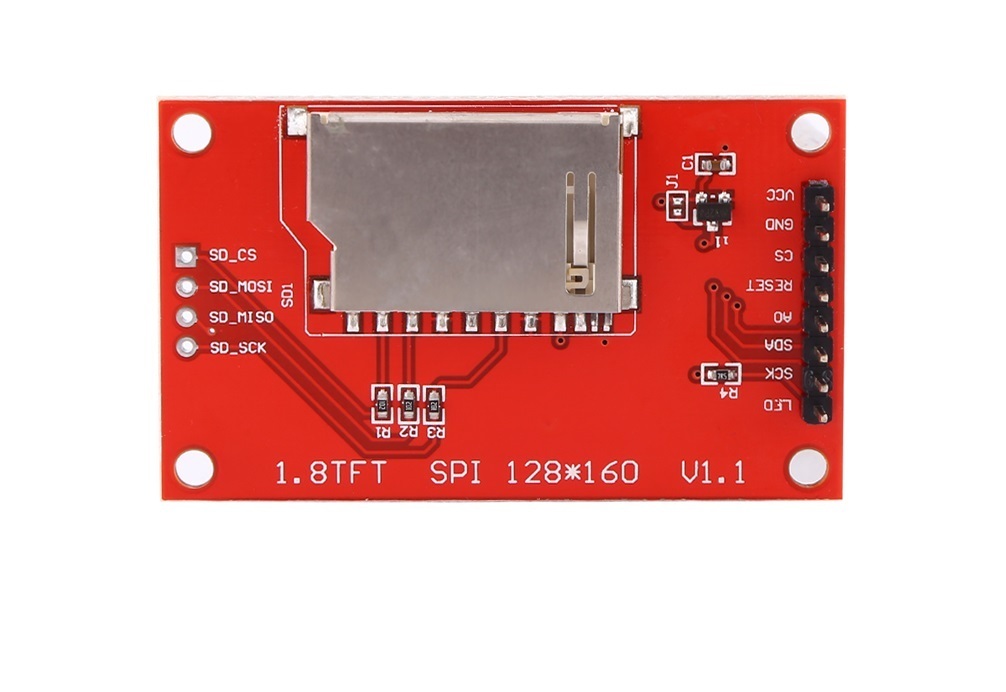

Дополнительно на модуле дисплея установлен разъем для SD-карты, используемой для хранения и загрузки изображений на дисплей. Выводы для подключения SD карты напрямую к микроконтроллеру выведены отдельно, на противоположную от основных контактов сторону.
ОСНОВНЫЕ ДОСТОИНСТВА
- Большая диагональ при малых габаритах
- Быстрый интерфейс обмена данными
- Встроенный слот для SD карт
- Отдельные выводы контактов SD карты
- Удобный монтаж
| Вес | 15 g |
|---|---|
| Габариты | 29 × 17 × 5 mm |
| Микросхема: | LM7805 |
| Входное напряжение: | переменное напряжение: 6 ~ 12В |
| Допустимые токи: | До 1.5А (рекомендуется не более 1.2А) |
| Потребление без нагрузки: | 8mA |
| Выходной импеданс: | 15mΩ |
