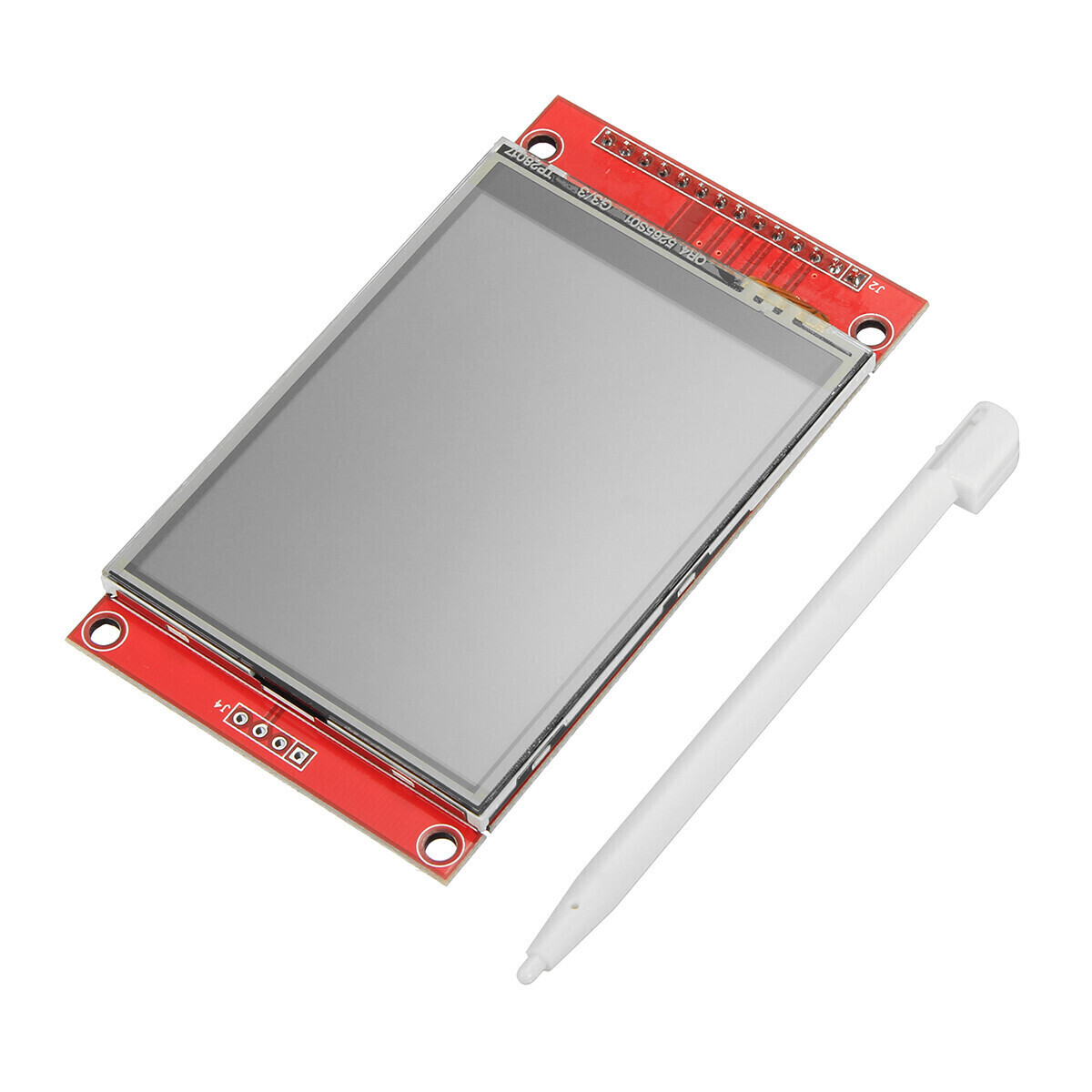

Данный дисплей представляет из себя ЖК монитор с диагональю 2,4 дюйма. Основная задача дисплея - работа с простой графикой (рисование фигур, текста, линий), однако, также предусмотрен вывод на дисплей полноцветных фотографий и анимации. Данный дисплей выполнен в форм-факторе шилда для контроллеров линейки UNO, Mega, Leonardo, Due, что представляет дополнительное удобство в подключении.
На плате также расположен разъём для размещения SD-карт памяти, таким образом данный дисплей совмещает в себе три устройства - экран, шилд и модуль карт памяти. Помимо разъёма для карт памяти, на модуле присутствует кнопка. Кнопка может быть использована как дополнительный элемент управления для собственных устройств. При подключении к контроллеру напрямую (как подключение шилда) вывод кнопки подключается к контакту RESET, тем самым предоставляя доступ к одноименной кнопке ввиду перекрывания последней.
Технические характеристики
- Рабочее напряжение: 5 В
- Потребляемый ток: 300 мА
- Диагональ: 2,4'
- Разрешение: 240 х 320
- Тип карты памяти: microSD
- Максимальный объём карты памяти: 32 Гб
- Модель контроллера экрана: ILI9341 (8 бит) / ST7789V
Физические размеры
- Модуль с дисплеем и выводами (Д х Ш х В): 72 х 53 х 14 (мм)
Плюсы использования
- Удобство подключения к контроллерам в качестве шилда
- Наличие разъёма для подключения карт памяти
- Наличие кнопки как дополнительного элемента управления
Минусы использования
- Невозможность подключения к маленьким контроллерам напрямую
