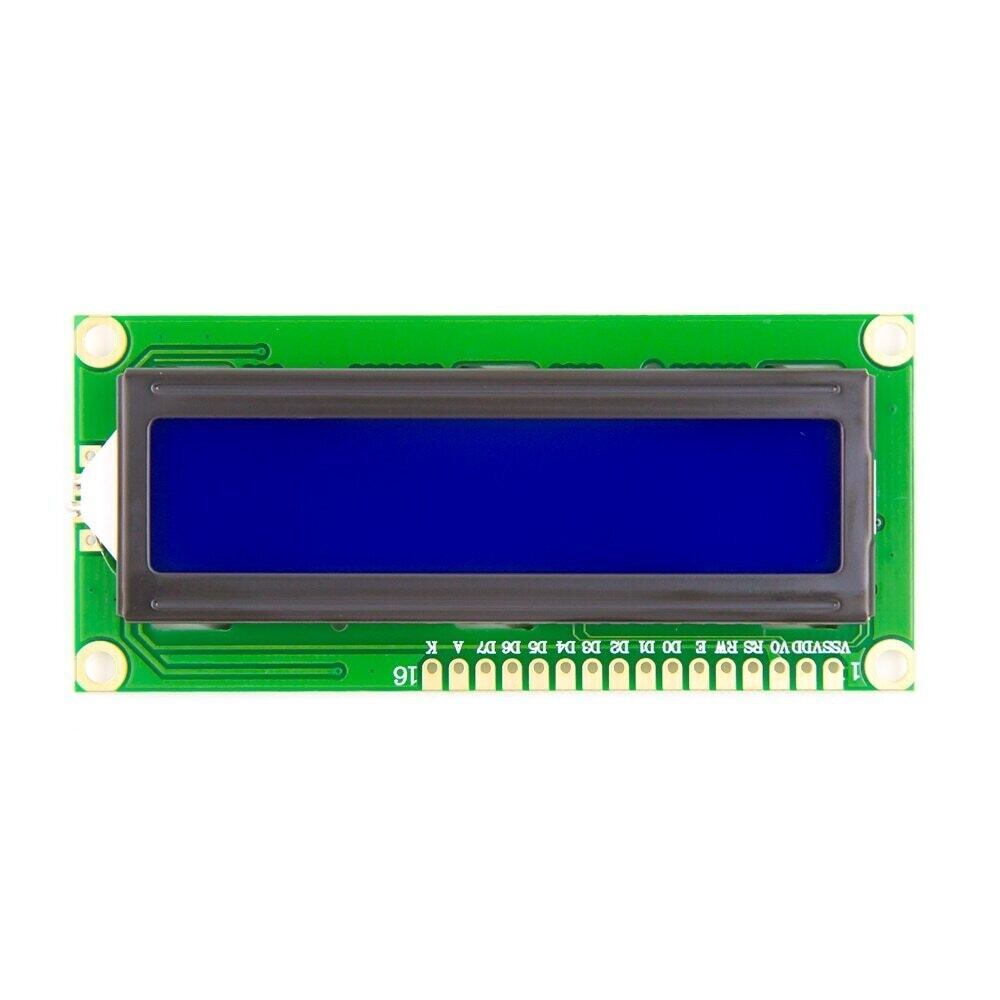

Дисплей LCD1602A [HD44780] (синий, зеленый)

Символьный дисплей LCD1602 с голубой подсветкой — жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 32 символов (16 столбцов, 02 строки). Подключение к Arduino осуществляется по синхронному 8-битному параллельному интерфейсу.

Характеристики

• Тип выводимой информации: символьный.
• Язык в ПЗУ дисплея: латиница, японский.
• Возможность загрузки собственных символов: есть.
• Формат выводимой информации: 16×02 символов;
• Тип дисплея: LCD.
• Технология дисплея: STN.
• Угол обзора: 180°.
• Тип подсветки: LED.
• Цвет подсветки: синий.
• Цвет символов: белый.
• Контроллер: HD44780.
• Интерфейс: синхронный, 8-битный, параллельный.
• Напряжение питания 5 В.
• Рабочая температура: -20 ... +70 °С.
• Температура хранения -30 ... +80 °С.
• Габариты: 80x36 мм.

Подключение

Подключение дисплея LCD1602 по параллельному интерфейсу немного сложнее чем через конвертер по шине I2C, а также требуется дополнительный элемент - потенциометр для регулировки контрастности.

Шина данных дисплея состоит из 8 линий (D0-D7), но если подключить только старшие 4 линии (D4-D7), как это показано на рисунке, это не снижает скорость работы дисплея. Для удобства мы подключили выводы D4-D7 дисплея к одноимённым выводам D4-D7 Arduino. Вы можете подключать выводы D0-D7, E и RS дисплея, к любым выводам Arduino, указав их в скетче при объявлении объекта библиотеки.

Питание

Напряжение питания логики дисплея 5 В постоянного тока подаётся на выводы VDD (VCC) и VSS (GND) дисплея.

Напряжение питания подсветки 5 В постоянного тока подаётся на выводы A (Анод - Anode) и K (Катод - Cathode) дисплея.

Потенциал для установки контрастности 0 ... +5 В постоянного тока подаётся на вывод V0 дисплея.

Подробнее о дисплее

Символьный дисплей построен на базе ЖК дисплея типа STN (Super Twisted Nematic) под управлением контроллера HD44780 и имеет синхронный параллельный 8-битный интерфейс. Дисплей оснащён светодиодной подсветкой синего цвета и способен одновременно отображать до 32 символов (16 столбцов, 02 строки) от чего и произошло название дисплея: LCD1602. Контроллер HD44780 имеет ПЗУ в которой хранятся цифры, символы латиницы и некоторые иероглифы японского языка, для их отображения на дисплее. Отсутствующие символы, в т.ч. и символы кириллицы, можно загружать в память ОЗУ контроллера, для вывода на дисплей надписей на Русском языке или нестандартных символов (например «смайликов»).

Если к выводам дисплея подключить конвертер то можно преобразовать его синхронный 8-битный параллельный интерфейс в шину I2C (превратив дисплей из LCD1602 в LCD1602 I2C) для облегчения подключения дисплея к Arduino, т.к. шина I2C использует всего 2 вывода для передачи данных и 2 вывода питания.

Устранение неисправностей

Если на дисплее не отображаются символы, или они отображаются слишком тускло, то настройте контрастность поворотом потенциометра.

Если у дисплея не горит подсветка, проверьте наличие питания на выводах A и K.

Комплектация

• 1x дисплей LCD1602;
