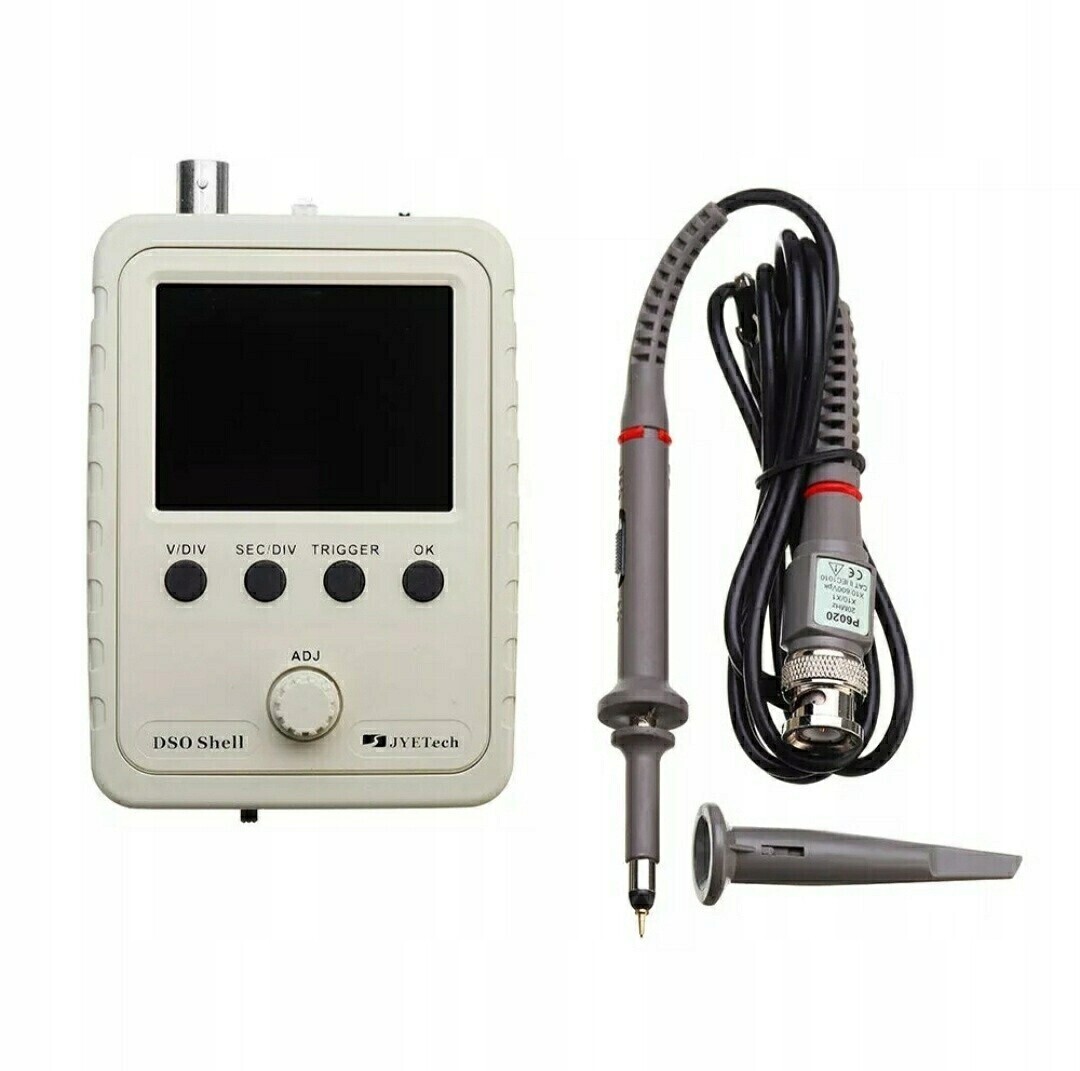

Портативный цифровой осциллограф DSO150 (DSO150 Shell) – это усовершенствованная версия распространенного осциллографа DSO138. Благодаря модернизации конструкции, теперь микроконтроллер и дисплей располагаются на одной печатной плате, что позволило существенно облегчить сборку. В данном наборе все SMD-компоненты уже распаяны на материнской плате, необходимо запаять только крупные детали. Цифровой осциллограф DSO150 оснащён удобным корпусом и обладает улучшенными характеристиками чувствительности, имеет функцию сохранения осциллограммы сигнала на экране дисплея, автоматический, однократный и нормальный режимы работы. Это отличный набор для сборки осциллографа средней сложности, подходящий как для новичков, так и для опытных энтузиастов.
Спецификация:
Вертикальная
Количество каналов: 1
Аналоговые полосы пропускания: 0 - 200 кГц
Чувствительность: 5мв/дел - 20В/дел
Ошибка чувствительность: < 5%
Разрешение: 12 бит
Входное сопротивление: 1М ом
Максимальное Входное напряжение: 50Vpk
Муфта: постоянного тока, переменного тока, заземление
Горизонтальная
Макс дискретизации в реальном времени: быстродействие 1 msps
Развертки: 10 МКС/дел - 500с/див
Длина Записи: 1024
Триггер
Режимы Запуска: Авто, Нормальный, Одиночный
Типы триггеров: рост/падение края
Триггер установки: 1/2 Размер буфера фиксированного
Дисплей
2.4-дюймовый цветной TFT ЖК-дисплей с разрешением 320 x 240
Питания
9В DC (8 - 10В приемлемый)
Потребляемый ток: 120ма @ 9В
Физические
Размер: 115мм х 75мм х 22мм
Вес: 100 грамм (не включая кабели и блок питания)
