Особенности
● На основе T5L0, запуск системы DGUS II, коммерческий класс

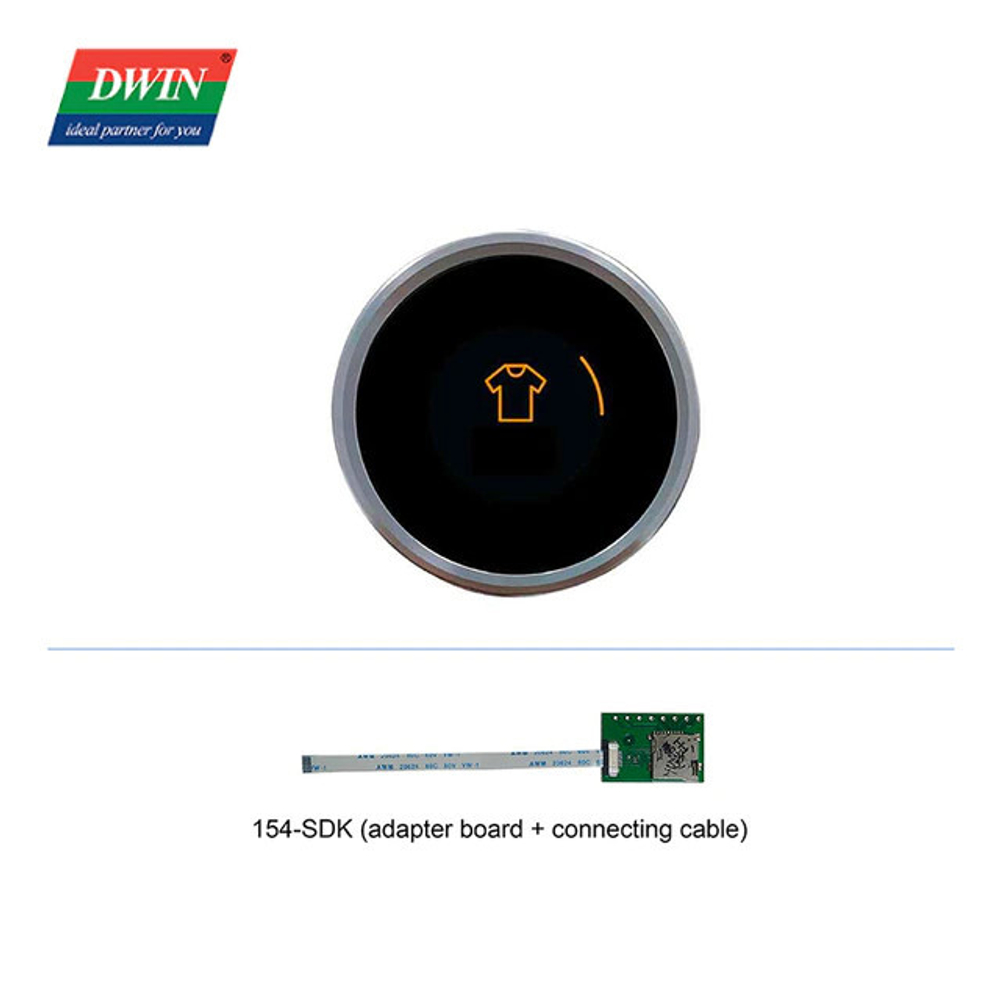

● Круговой поворотный экран
● Разрешение 240*240 пикселей, цвета 262K, IPS-TFT-LCD, широкий угол обзора
● Активная область (А. А.): диаметр = 26,8 мм
● >20000 часов (время разложения яркости до 50% при условии
Непрерывная работа с максимальной яркостью)
ASIC информация | |
T5L0 ASIC | Массовое производство в 2020 году, разработанное DWIN, 1 мегабайт или вспышка на чипе, 512 Кбайт используется для хранения базы данных пользователя. |
Дисплей | |
Цвет | 18-bit, 6R6G6B |
Тип ЖК-дисплея | IPS, TFT-LCD |
Угол обзора | Широкий угол обзора, 85 °/85 °/85 °/85 °(L/R/U/D) |

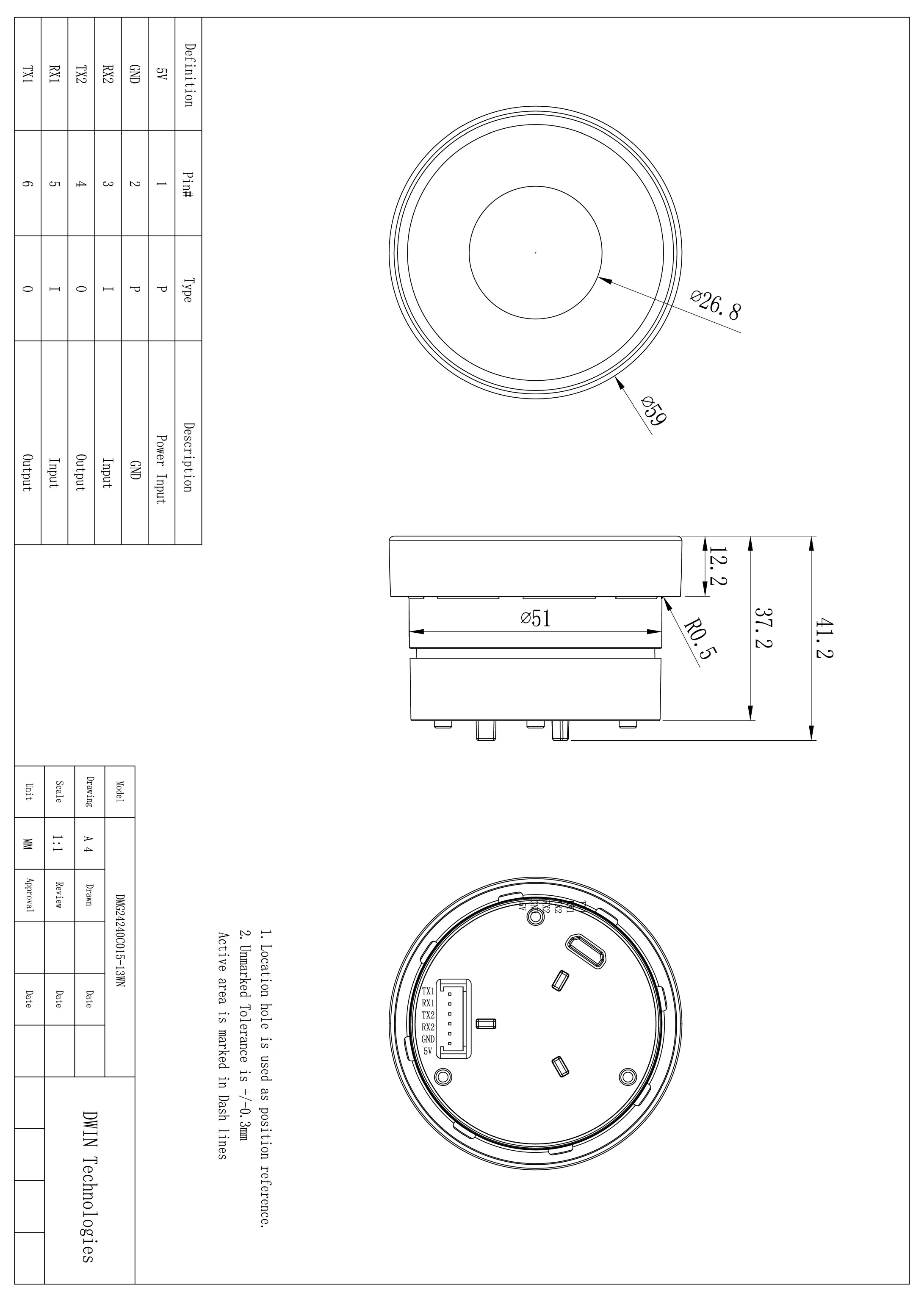

Область отображения (А. А) | Диаметр = 26,8 мм |
Разрешение | 240*240 |
Подсветка | Светодиодный |
Яркость | - |
Механические характеристики | |
Крутящий момент | Подходит только для C.C, оборудования. : 300 ± 100 ГФ. См |
Количество и положение палаток | Подходит только для C.C, оборудования. : 24 отклонения (Угол шага: 15 ° ± 3 °) |
Срок службы вращения | Вал энкодера должна быть вращать до 30000 циклов со скоростью 600 ~ 1000/h без электрической нагрузки |
Схема переключения и количество импульсов | Однополюсный и одиночный (push on) |
Перемещение переключателя | 1,7 ± 0,5 мм |
Рабочая сила | 6 ± 3N (610 ± 306gf) |
Напряжение и ток | |
Напряжение питания | 4,5 ~ 5,5 V, typic стоимостью 5V |
Рабочий ток | VCC = + 5 В, Подсветка: 62mA |
VCC =-выключение подсветки | |
Проверка надежности | |
Рабочая температура | -20 ~ 70 ℃ |
Температура хранения | -30 ~ 80 ℃ |
Рабочая влажность | 10% ~ 90% относительной влажности |
Интерфейс | |
Интерфейс LCM | Fpc12_0.5мм, интерфейс 4SPI |

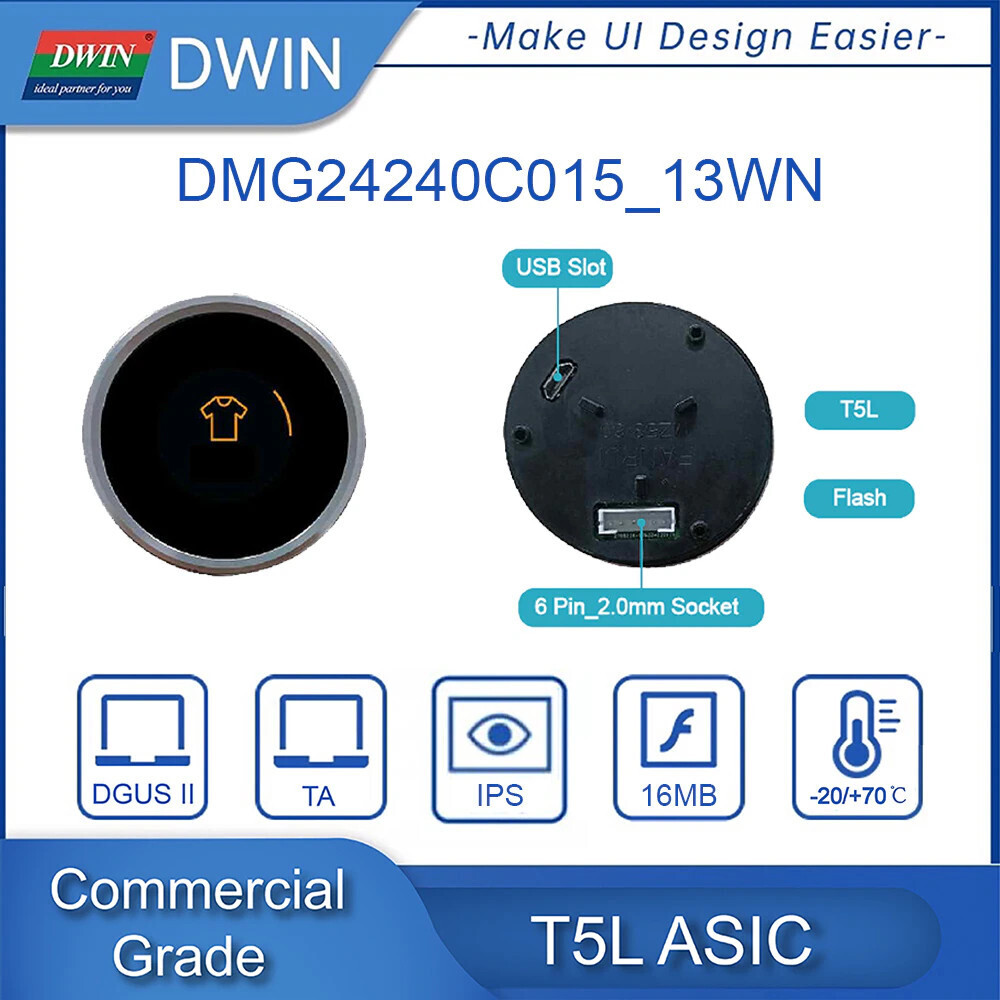

Пользовательский интерфейс | 6pin_2.0мм разъем для источника питания и последовательной связи. Скорость загрузки (типичное значение): 12KByte/s |
Интерфейс USB | MICRO USB, интерфейс питания (5 В) |
Баудрат | 3150 ~ 3225600bps |
Выходное напряжение | Выход 1, Iout =-4ма; 3,0 ~ 3,3 В |
Выход 0, Iout = 4ма; 0 ~ 0,3 в | |
Входное напряжение | Вход 1; 2,4 ~ 5,0 V |
Вход 0; 0 ~ 0,5 В | |
Интерфейс | UART2: N81 UART4: N81/E81/O81/N82, 4 режима (конфигурация ОС) |
Пользовательский интерфейс | 6pin_2.0мм |
Вспышка | 32 мегабайт, ни флэш-память, для шрифтов, изображений и аудиофайлов. Переписать цикл: Более 100000 раз |
Зуммер | 3V пассивный зуммер. Мощность: <1 Вт |
Интерфейс SD | Интерфейс fpc10_0.5мм, без слотов для sd-карт, для загрузки требуется плата внешнего адаптера. FAT32, файлы для загрузки по sd-интерфейсу могут отображаться в статистики. Скорость загрузки: 4 Мб/с |
Интерфейс PGT05 | При аварии продукта вы можете использовать PGT05 для обновления DGUS |
