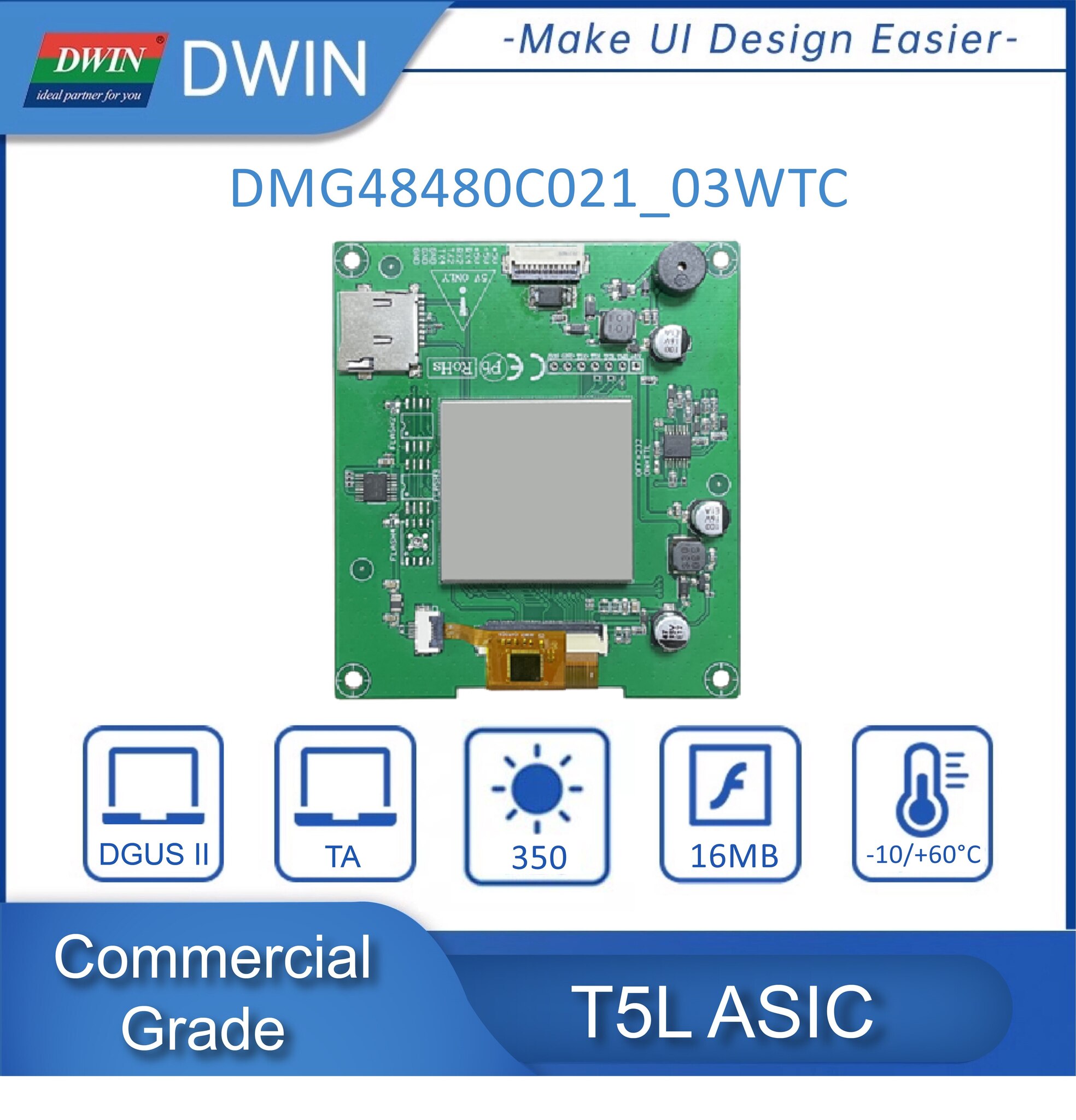

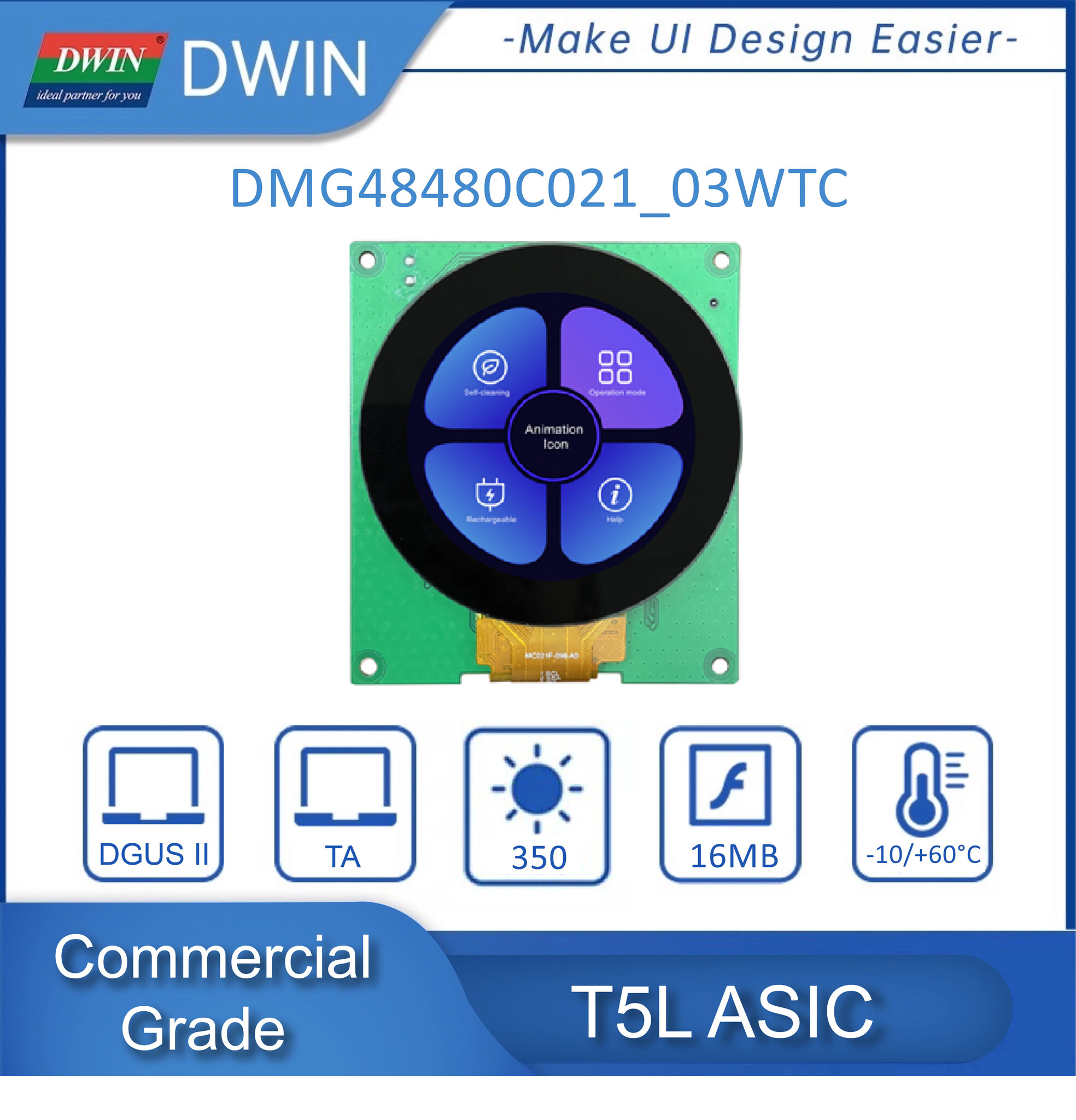

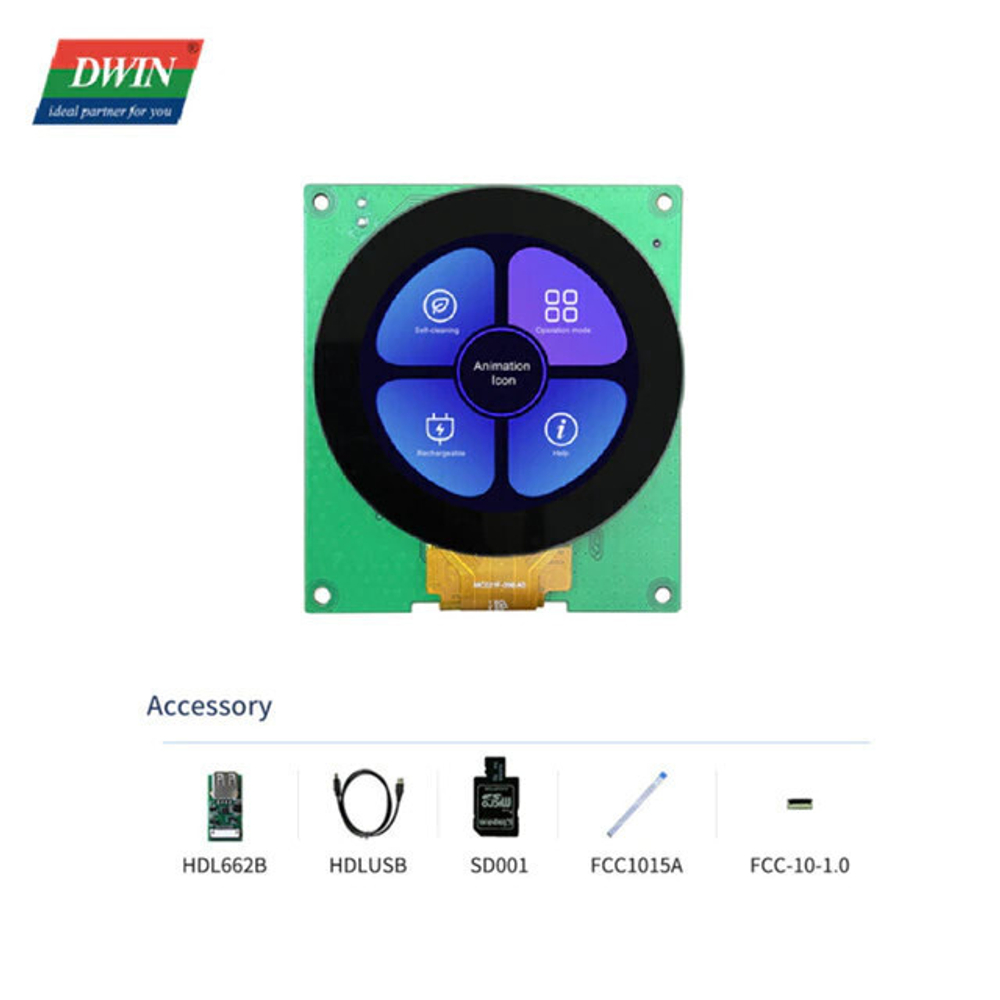

DWIN 2,1 дюймовые Циркулярный дисплей IPS CTP UART порт Smart LCM dmg48480c021 _ 03wtc

Параметры дисплея

Тип ЖК-дисплея

IPS, TFT LCD

Угол обзора

Широкий угол обзора, 85 °/85 °/85 °/85 °(L/R/U/D)

Разрешение

480 × 480 пикселей (поддержка 0 °/90 °/180 °/270 °)

Цвет

24 бит 8R8G8B

Активная область (А. А.)

D = 53,3 мм

Область обзора (В. А.)

-

Режим подсветки

Светодиодный

Срок службы подсветки

> 20000 часов (время разложения яркости до 50% при условии непрерывного

Работает с максимальной яркостью)

Яркость

350nit

Контроль яркости

0 ~ 100 класс (при регулировке яркости до 1% ~ 30% от яркости, может возникнуть мерцание и не рекомендуется использовать в этом диапазоне)

Параметры последовательного интерфейса

Режим

UART2: ON = TTL/CMOS; OFF = RS232
UART4: ON = TTL/CMOS; OFF = только RS232 (Доступно после конфигурации ОС)

Уровень напряжения

Условия тестирования

Мин

Тип

Макс.

Блок

Выход 1

2,7

3,2

-

V

Выход 0

-

0,1

0,4

V

Вход 1

2,4

3,3

5,5

V

Вход 0

0

-

1,0

V

Формат данных

UUART2: N81
UART4: N81/E81/O81/N82 4 режима (конфигурация OSconfiguration)

Интерфейсный кабель

10pin_1.0мм

Электрические характеристики

Номинальная мощность

<5 Вт

Рабочее напряжение

4,5 ~ 5,5 V, типичное количество 5V

Рабочий ток

130 мА

VCC = + 5 В, подсветка на максимальной подсветке

60 мА

VCC = 5 В, подсветка выключена

Рекомендуемый Источник питания: 5 В 1A DC

Рабочая среда

Рабочая температура

-10 ℃ ~ 60 ℃ (5V @ 60% RH)

Температура хранения

-20 ℃ ~ 70 ℃

Формальное покрытие

Да

Рабочая влажность

10% ~ 90% относительной влажности, типичное значение 60% относительной влажности

Упаковка и размеры

Стандарты упаковки

Модель

Размеры

Слои

Количество/слой

Количество (шт)

Carton1:

220 мм (Д) × 160 мм (Ш) × 47 мм (В)

-

-

-

Carton2:

250 мм (Д) × 200 мм (Ш) × 80 мм (В)

2

2

4

Картон3:

320 мм (Д) × 270 мм (Ш) × 80 мм (В)

2

4

8

Картон4:

450 мм (Д) × 350 мм (Ш) × 300 мм (В)

-

-

-

Carton5:

600 мм (Д) × 450 мм (Ш) × 300 мм (В)

-

-

-
