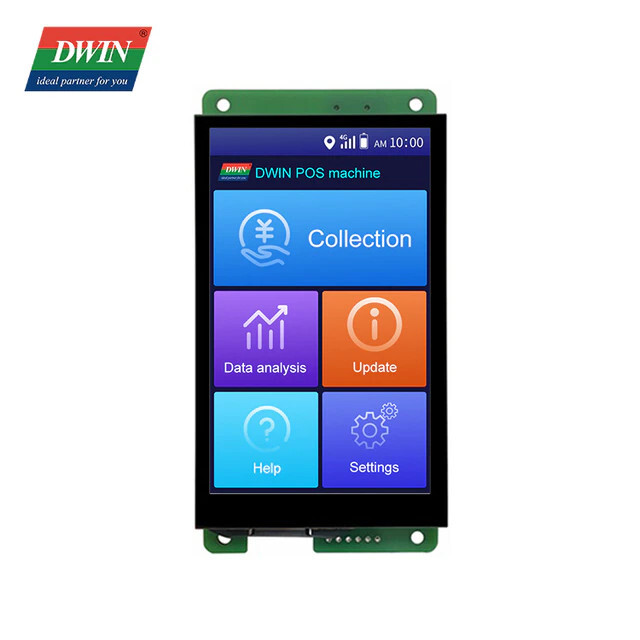

DWIN 4,3 дюймовый 480*800 TFT LCD TTL UART IPS емкостный сенсорный экран DMG80480C043_02W

Описание товара: DWIN DMG80480C043_02W — 4,3‑дюймовый TFT LCD‑дисплей с ёмкостным сенсорным экраном

Основные характеристики:

• Диагональ экрана: $4,3$ дюйма.

• Разрешение: $480\times 800$ пикселей.

• Тип матрицы: IPS TFT LCD.

• Сенсорный экран: ёмкостный (технология G+G с закалённым стеклом Asahi).

• Интерфейс подключения: TTL UART (10‑контактный разъём FCC 1,0 мм).

• Модель: DMG80480C043_02W.

Параметры изображения:

• Цветовая глубина: 24 бита ($8R8G8B$), $16,7$ млн цветов.

• Угол обзора: 85∘/85∘/85∘/85∘ (лево/право/верх/низ).

• Активная область: $56,16\text{мм}$ (ширина) × $93,6\text{мм}$ (высота).

• Зона просмотра: $56,6\text{мм}$ × $94,0\text{мм}$.

• Подсветка: светодиодная.

• Яркость: 250 кд/м2 (WTC), 300 кд/м2 (WN).

• Регулировка яркости: $0$–$100\%$ (с шагом $1\%$).

• Срок службы подсветки: > $10000$ часов (при максимальной яркости до снижения яркости на $50\%$).

Электрические параметры:

• Рабочее напряжение: $4,5$–$5,5\text{В}$ (типичное значение — $5\text{В}$).

• Рабочий ток:

  • при включённой подсветке: $260\text{мА}$ (VCC​=5 В);

  • при выключенной подсветке: $80\text{мА}$ (VCC​=5 В).

• Номинальная мощность: < $5\text{Вт}$.

• Рекомендуемый источник питания: $5\text{В}$, $1\text{А}$ постоянного тока.

Интерфейс и коммуникация:

• Режим UART:

  • UART2: ON = TTL/CMOS;

  • UART4: ON = TTL/CMOS (доступно после настройки ОС).

• Скорость передачи данных: $3150$–$3225600\text{бит/с}$ (типичное значение — $115200\text{бит/с}$).

• Формат данных:

  • UART2: N81;

  • UART4: N81/E81/O81/N82 (4 режима, конфигурируются через ОС).

Условия эксплуатации:

• Рабочая температура: −10 ∘C – +60 ∘C.

• Температура хранения: −20 ∘C – +70 ∘C.

• Рабочая влажность: $10\%$–$90\%$ относительной влажности (типичное значение — $60\%$).

Дополнительные особенности:

• Поддержка поворота изображения: 0∘/90∘/180∘/270∘.

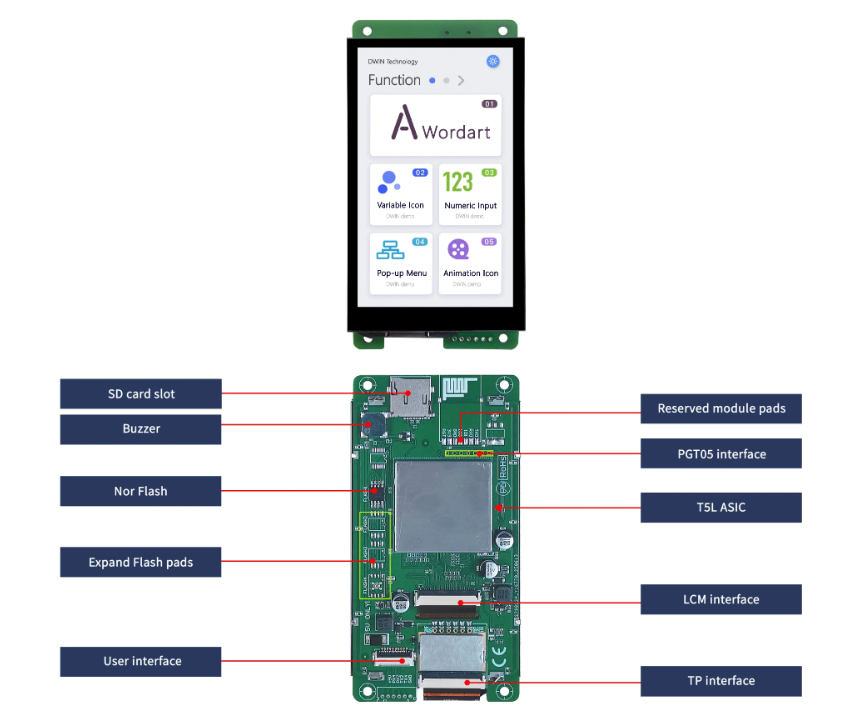

• Возможность загрузки проектов через SD‑карту или последовательный порт.

• Встроенная поддержка среды разработки DWIN DGUS V7.6 (не требует навыков программирования).

• Двойная система разработки: DGUS II / TA (набор инструкций).

• Наличие слота для microSD‑карты (для загрузки проектных файлов).

• Программируемый зуммер (включение/выключение по требованию).

Физические параметры:

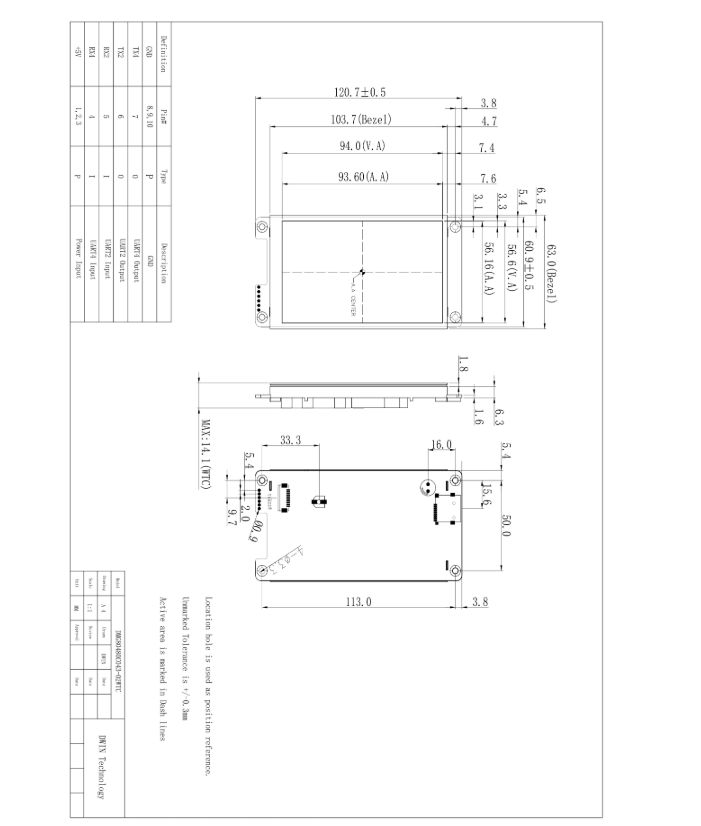

• Форм‑фактор (WTC): $63,0\text{мм}$ (ширина) × $120,7\text{мм}$ (высота) × $14,1\text{мм}$ (толщина).
