Описание

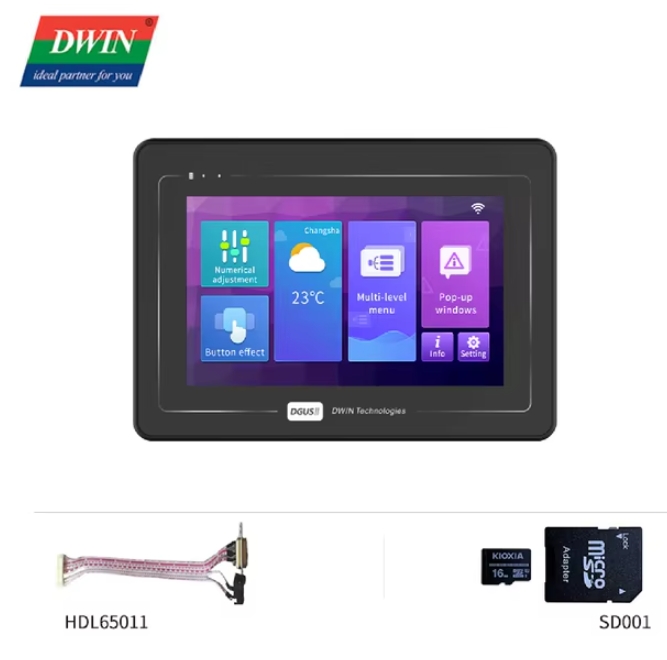

DWIN DMG10600T070_A5WTC — это 7-дюймовый промышленный HMI-дисплей с ёмкостным сенсорным экраном, построенный на том же чипе T5L2 ASIC, что и 10,1-дюймовая модель. Буква TC в названии означает ёмкостный тачскрин (Capacitive Touch).
Технические характеристики
| Параметр | Значение |
|---|---|
| Диагональ | 7,0″ |
| Матрица | IPS TFT LCD |
| Разрешение | 1024 × 600 (поворот 0°/90°/180°/270°) |
| Цветность | 24 бит RGB888, 16,7 млн цветов |
| Углы обзора | 85°/85°/85°/85° |
| Яркость | 250 нит |
| Подсветка | LED, > 30 000 часов |
| Сенсор | Ёмкостный G+G, стекло Asahi, твёрдость 6H, прозрачность > 90% |
| Процессор | T5L2 ASIC, до 250 МГц (двухъядерный, 8051-совместимый) |
| ОЗУ | 128 КБ |
| ПЗУ (Flash) | 32 МБ (расширяемо до 64 МБ), 512 КБ под пользовательскую БД |
| Питание | 7–36 В DC, типовое 12 В / 1 А |
| Потребление | до 300 мА при 12 В (макс. подсветка) |
| Рабочая температура | от −20 до +70 °C |
| Защита | IP65 (фронтальная панель), конформное покрытие |

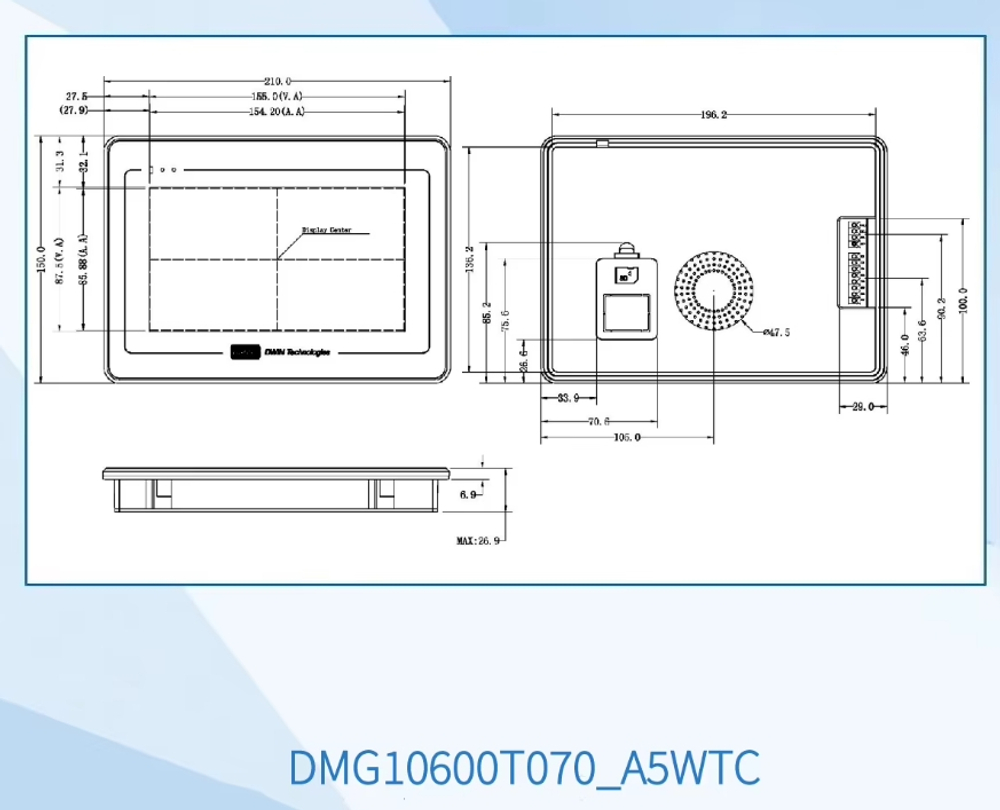

| Размеры | 210 × 150 × 26,9 мм |
| Вес | 550 г |
dessy.ru +1
Интерфейсы связи
| Порт | Стандарт | Скорость | Примечание |
|---|---|---|---|
| UART2 | RS232, N81 | 3150–3 225 600 бод (тип. 115 200) | основной для Arduino |
| UART4 | RS485, N81/E81/O81/N82 | 3150–921 600 бод | через настройку ОС |
| UART5 | RS232, N81/E81/O81/N82 | — | через настройку ОС |
| CAN | 1 канал | — | доступен в версии WTC |
Разъёмы: 8-контактный 3,81 мм (питание + UART2/4/5) и 4-контактный 3,81 мм (CAN). Также — слот microSD (FAT32, до 16 ГБ) для прошивки, порт PGT05 (JTAG-отладка), встроенный динамик (2 Вт), резервированный RTC.
Подключение к Arduino (UART2)
Распиновка 8-контактного разъёма
| Пин | Назначение | Подключение к Arduino |
|---|---|---|
| 1 | VCC | внешний источник 12 В |
| 2 | VCC | дублирует пин 1 |
| 3 | TX4 | не нужен (UART4) |
| 4 | TX2 | → RX Arduino |
| 5 | RX2 | → TX Arduino |
| 6 | RX4 | не нужен (UART4) |
| 7 | GND | → GND Arduino |
| 8 | GND | дублирует пин 7 |
Среда разработки
- DGUS II (версия 7.ХХ+) — визуальный HMI-редактор с симулятором
- DWIN OS / Keil C51 — программирование логики на C
- Поддержка Modbus, работа с ПЛК и Arduino
- Подробнее тут у 10 дюймовой модели
