Организация удобного управления всегда была серьёзной проблемой, тем более, когда речь заходит о микроконтроллерах, которые не имеют стандартных интерфейсов ввода-вывода. Хороших примеров полно — от аналоговых сборок кнопок и матричных клавиатур до консольных интерфейсов.

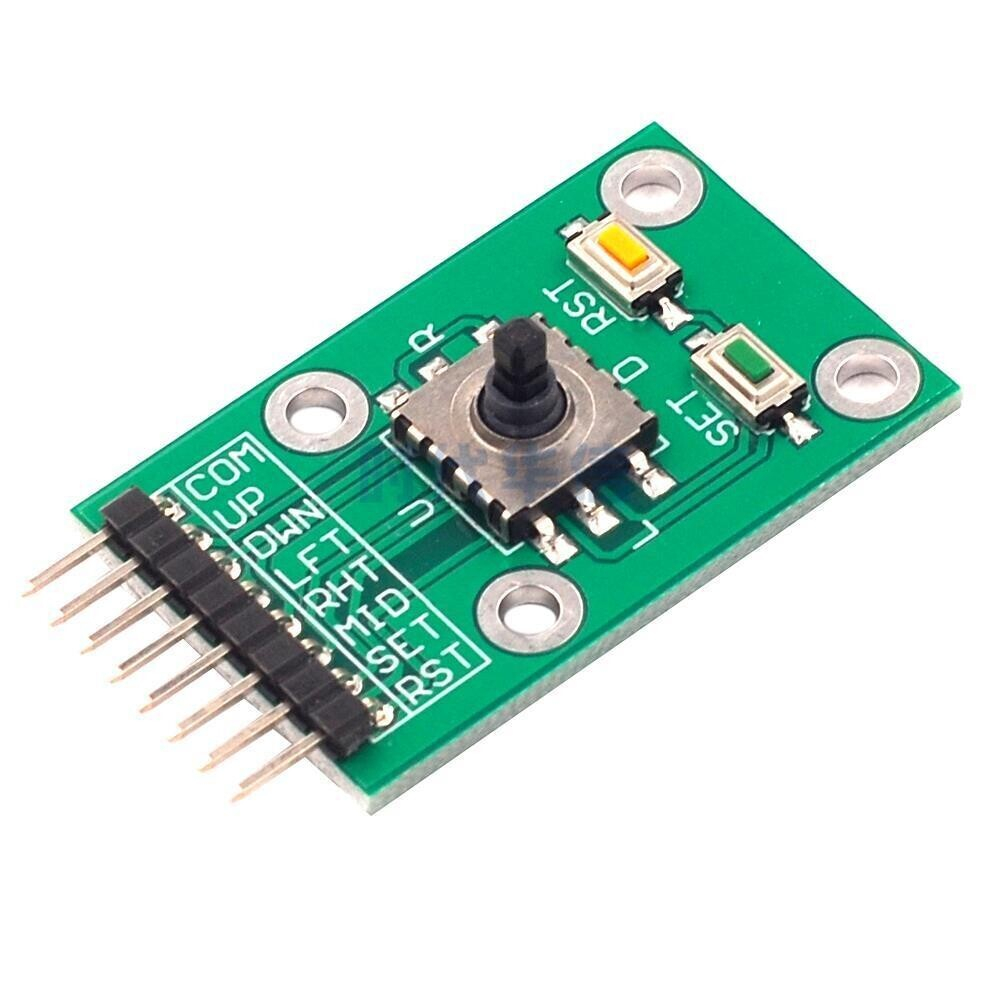

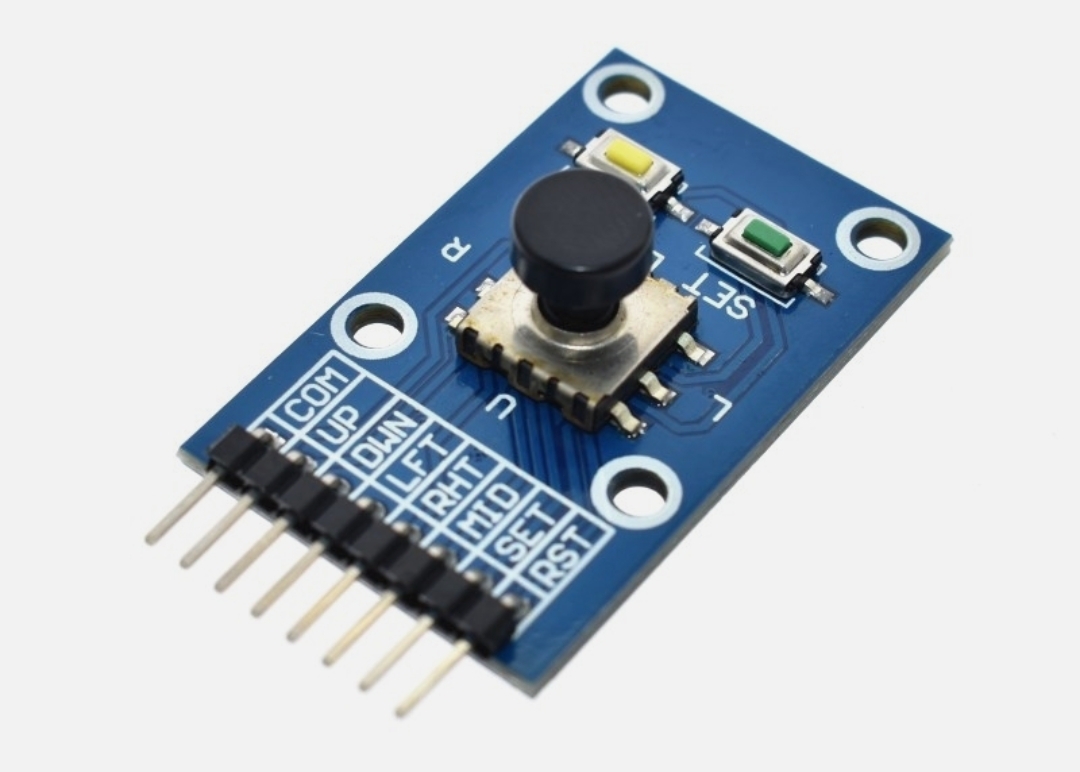

Для многих устройств оптимальным органом управления будет 5-позиционный джойстик. Он прост в подключении, поддерживает широкий диапазон напряжений, так как по своей сути является массивом кнопок. Кроме джойстика, на модуле установлены 2 дополнительные кнопки, то есть суммарно модуль дает возможность совершать 7 различных действий.
Модуль имеет 4 крепёжных отверстия под винт М3.
| Вес | 5 g |
|---|---|
| Габариты | 25 × 41 × 12 mm |
| Количество направлений джойстика: | 5 (4+среднее) |
| Дополнительных кнопок: | 2 |
| Уровни напряжения: | 2…9В |
ОСНОВНЫЕ ДОСТОИНСТВА
- Компактные габариты
- Широкая совместимость
- Высокая механическая надёжность
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Игровое управление
- Перемещение осей станка с ЧПУ
- Организация многоуровневого меню
КОМПЛЕКТАЦИЯ
- 1 × 5D Rocker — модуль 5-позиционного джойстика
ПОДКЛЮЧЕНИЕ И БИБЛИОТЕКИ
Все контакты подписаны шелкографией. Для использования встроенных подтягивающих резисторов, подключите COM к GND микроконтроллера, а пины, к которым подключены кнопки, переведите в режим INPUT_PULLUP.
