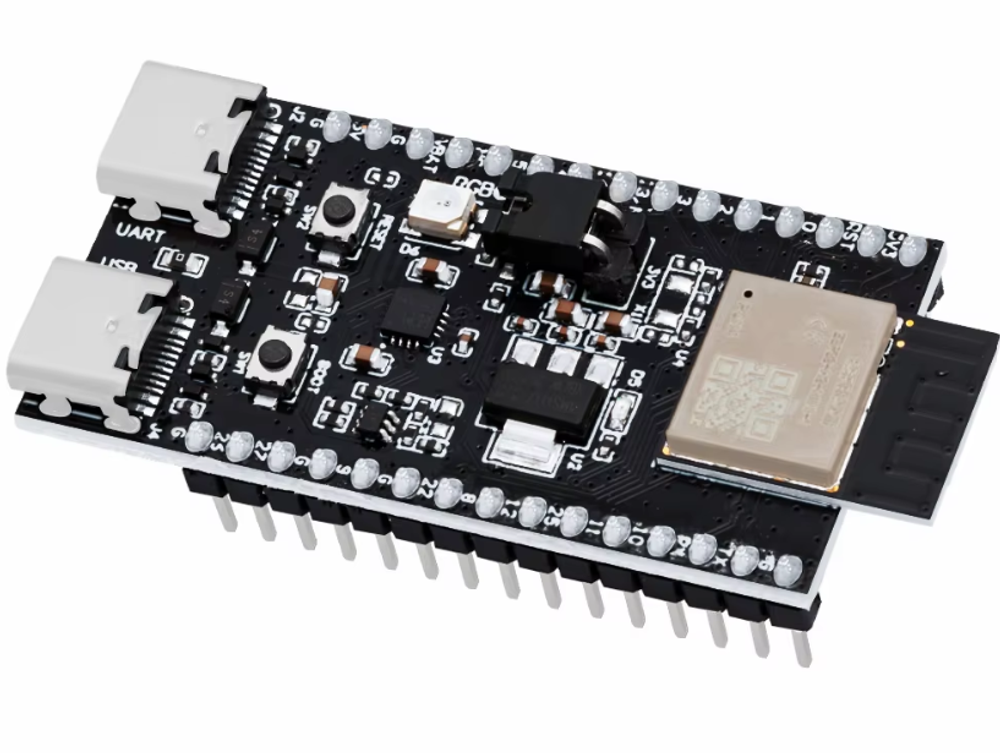

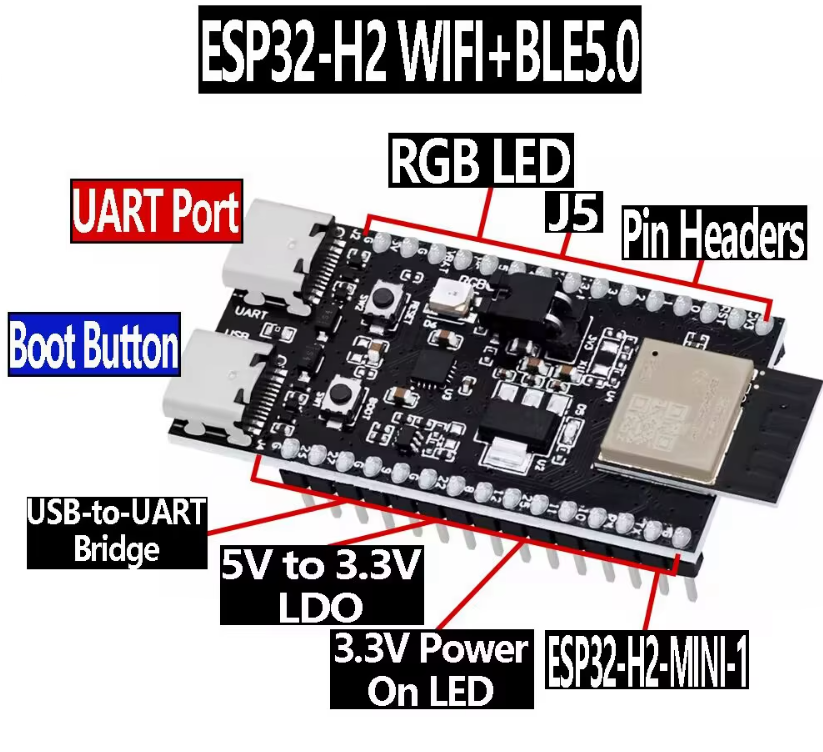

Плата разработки ESP32-H2-DevKitM-1 позволяет разрабатывать приложения с подключением по Bluetooth 5.2 LE, Zigbee, Thread и/или Matter, имеет два порта USB Type-C, кнопки загрузки и сброса, светодиод RGB и два ряда из 15 контактов, открывающих все входы/выходы от модуля ESP32-H2-MINI-1.
Технические характеристики ESP32-H2-DevKitM-1:
- Беспроводной модуль – ESP32-H2-MINI-1
- MCU – Espressif Systems ESP32-H2 32-битный микроконтроллер RISC-V с частотой до 96 МГц с 320 КБ SRAM, 128 КБ ROM, 4 КБ LP-памяти, Bluetooth 5.2 LE/Mesh и радиомодули 802.15.4 (Zigbee / Thread / Matter) .

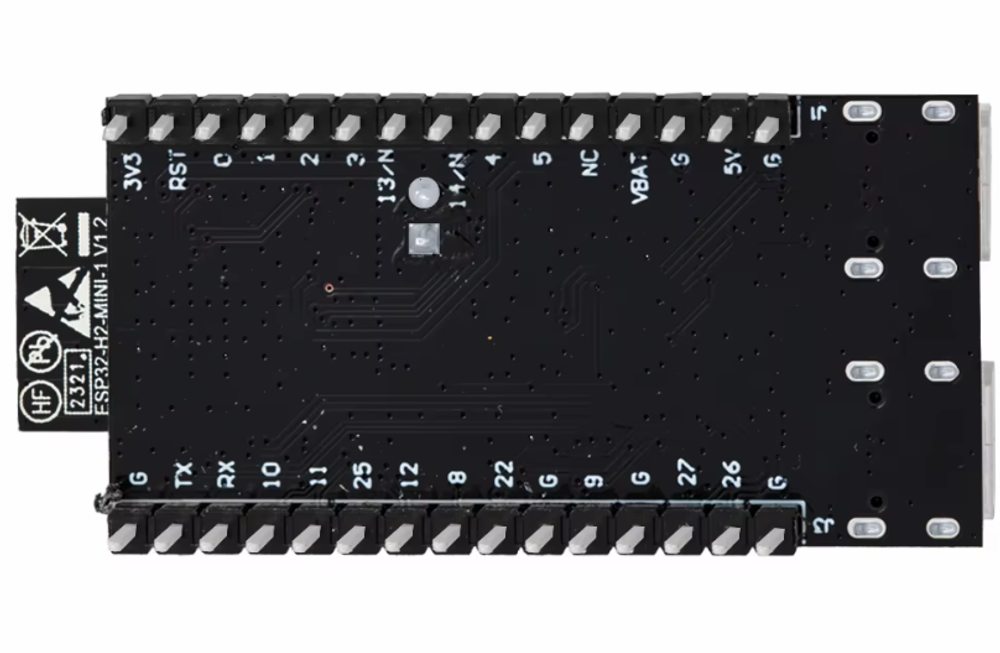

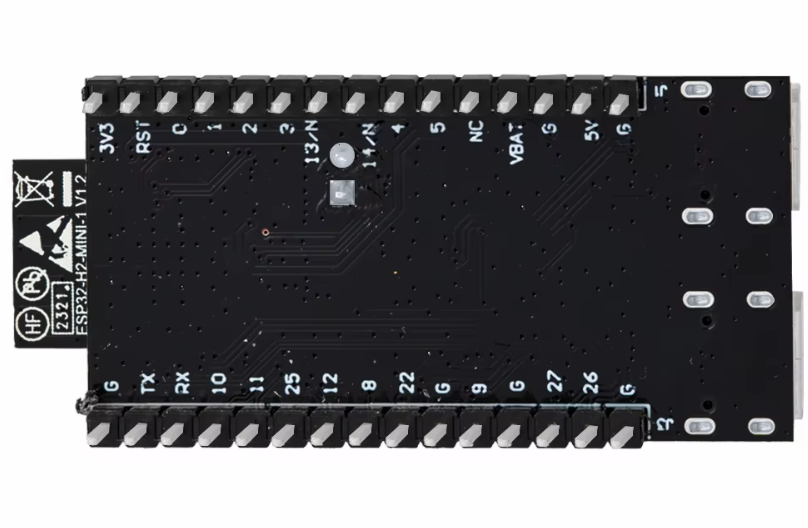

- Хранилище — флэш-память 4 МБ (E1N4 на фото выше должен означать 4 МБ, но есть также модули ESP32-H2-MINI-1 с флэш-памятью 1 МБ и 2 МБ )
- печатная плата антенна
- Размеры — 13,2×16,6×2,4 мм.
- USB — 2х порта USB Type-C, один полноскоростной хост USB 2.0 (максимально 12 Мбит/с), другой для USB UART через чип CP2102 USB-to-TTL.
- Вводы/выводы — 2x 15-контактных разъема с 19 программируемыми GPIO, 2x UART, 3x SPI, I2C, I2S, периферийное устройство дистанционного управления, LED PWM, полноскоростной последовательный/JTAG-контроллер USB, GDMA, MCPWM…
- Отладка
- USB-C UART
- J5 для измерения тока.
- Разное — индикатор питания, RGB-светодиод, кнопки загрузки и сброса
- Источник питания
- 5 В через порт USB Type-C
- LDO от 5 В до 3,3 В
- Размеры — 48,26 х 25,40 мм
Обратите внимание, что комплекты для разработки, продаваемые на Aliexpress, в настоящее время основаны на «Образце чипа Revision v0.1», который будет отличаться от чипа массового производства. Мы не знаем, в чем разница, но вам, возможно, придется обновить ESP-IDF до последней версии и пересобрать прошивку, прежде чем применять программное обеспечение, разработанное для версии чипа v0.1, к версии для массового производства.
Вы можете ознакомиться с документацией, чтобы найти дополнительные сведения об оборудовании и начать работу с платформой ESP-IDF, поскольку другие порты, такие как Arduino Core для ESP32, в настоящее время не будут работать.
