По сравнению с Wemos D1 микроконтроллер WeMos Mini имеет меньшие габариты. Плата обладает размерами в ширину 2,5 см, а в длину 3,5 см, в то время как полная версия Wemos D1 идентична Ардуино UNO.
Плата базируется на 32-разрядном микроконтроллере ESP8266 и обладает WiFi модулем. Объем флэш-памяти устройства достигает 4 МБ. В усовершенствованной модели WEMOS D1 mini объем памяти равен 16 МБ, имеется SMD-антенна и выход для присоединения внешней антенны. Размеры и расположение контактов у обоих видов плат одинаковы.
Характеристики Wemos D1 mini:
- Поддержка Wi-Fi 802.11 B/G/N
- Микроконтроллер ESP-8266EX
- 11 цифровых входов/выходов
- 1 аналоговый вход
- Прерывания INT, ШИМ, I2C, SPI, UART, one-wire, WDT, Sleep
- 8 Мбит флешь-памяти
- RAM 80 кб
- Встроенная антенна
- Кнопка сброса
- Светодиод на выводе GPIO или Arduino D2
- Micro USB разъем
- Поддержка Arduino IDE, LUA
- Частота микроконтроллера 80MHz/160MHz
- Встроенный USB мост на CH340G USB-TO-UART
- Встроенный стабилизатор питания на 3,3 В
- Размеры - 34 х 25 мм
- Вес - 3 грамм
WeMos Mini

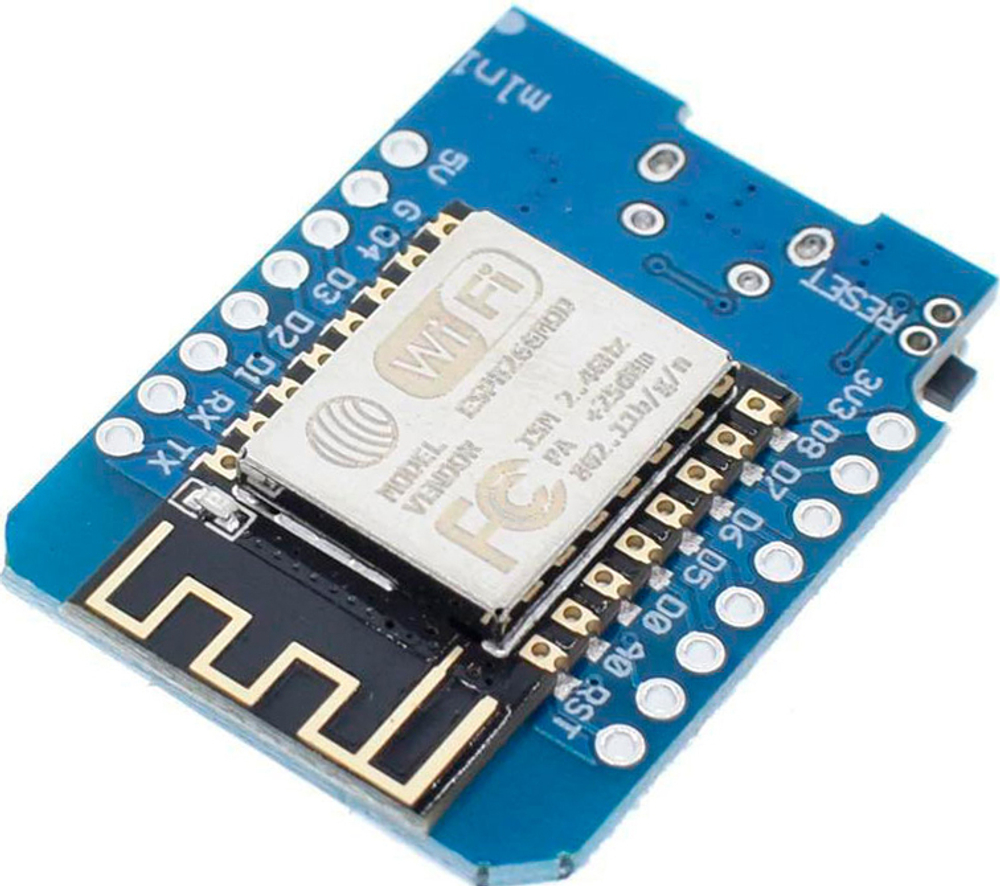

Распиновка WeMos D1 mini

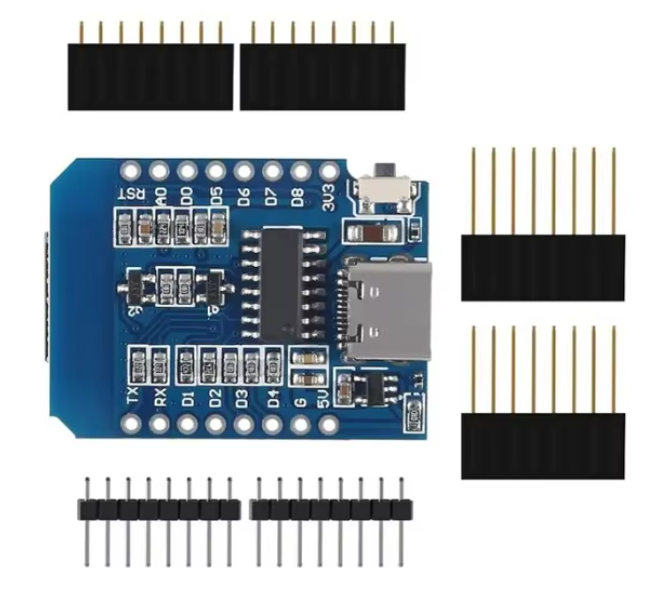

Схема платы и расположение выходов изображены на рисунке.
Технические характеристики WeMos Mini:
- 11 цифровых контактов;
- Наибольшее входное напряжение 3,2В;
- 4 МБ памяти;
- WiFi модуль;
- Коннектор для внешней антенны.
Преимуществом платы является возможность сохранения соединения при низком потреблении энергии 1мА. Благодаря этому можно делать различные приборы, которые будут работать от батареек.
Шилды для WeMos Mini
Существует большое количество шилдов, которые могут быть подключены WeMos D1 mini:
- WeMos Dual Base и WeMos Tripler Base – удваивает и утраивает основу установки шилда;
- WeMos DS18B20 – шилд с цифровым датчиком;
- WeMos Battery – шилд для дополнительного питания от батарейки;
- WeMos Relay – шилд, управлящий реле;
- WeMos OLED – шилд, оснащенный экраном OLED;
- WeMos 1-Button – модуль, оснащенный тактовой кнопкой;
- WeMos Micro SD-Card – шилд для добавления карты памяти микро SD;
- WeMos Motor – шилд для двигателей до 15В;
- WeMos DHT D4, WeMos DHT I2C, WeMos SHT30 – модули, реализующие измерение давления, температуры и влажности (первый подключается через шину onewire, второй – через I2C);
- WeMos WS2812B RGB – шилд, реализующий управление светодиодом;
- WeMos Matrix LED – шилд для индикации, базирующийся на матрице светодиодов;
- WeMos Buzzer – шилд для звукового излучателя;
- WeMos ProtoBoard – макетная плата;
- WeMos DC Power – шилд питания.
Подключение Wemos к Arduino IDE
Инструкция по настройке IDE для работы с WeMos
Чтобы начать работать с Wemos D1, нужно установить драйвер CH340 и Arduino IDE. Найти драйвер можно на официальной странице https://www.wemos.cc/downloads.
Чтобы начать работу, нужно выбрать Файл – Настройки, ввести в строку «дополнительные ссылки для менеджера плат» ссылку http:/
