Добавьте к своему проекту Ethernet Shield, чтобы подключить устройство на базе Arduino или Iskra к проводной сети. Ethernet Shield позволит выступить в роли полноценного сетевого устройства: общаться с аналогичными устройствами, с обычными компьютерами, принтерами, сервисами в интернете и другими сетевыми ресурсами.
Используйте Ethernet Shield для создания проектов IoT (интернета вещей):
- для дистанционного управления устройством через интернет;
- для отображения данных с онлайн-сервисов вроде Яндекс.Пробок и Гисметео;
- для ведения протокола показаний сенсоров в облачном хранилище;
- для запуска небольшого веб-сервера.

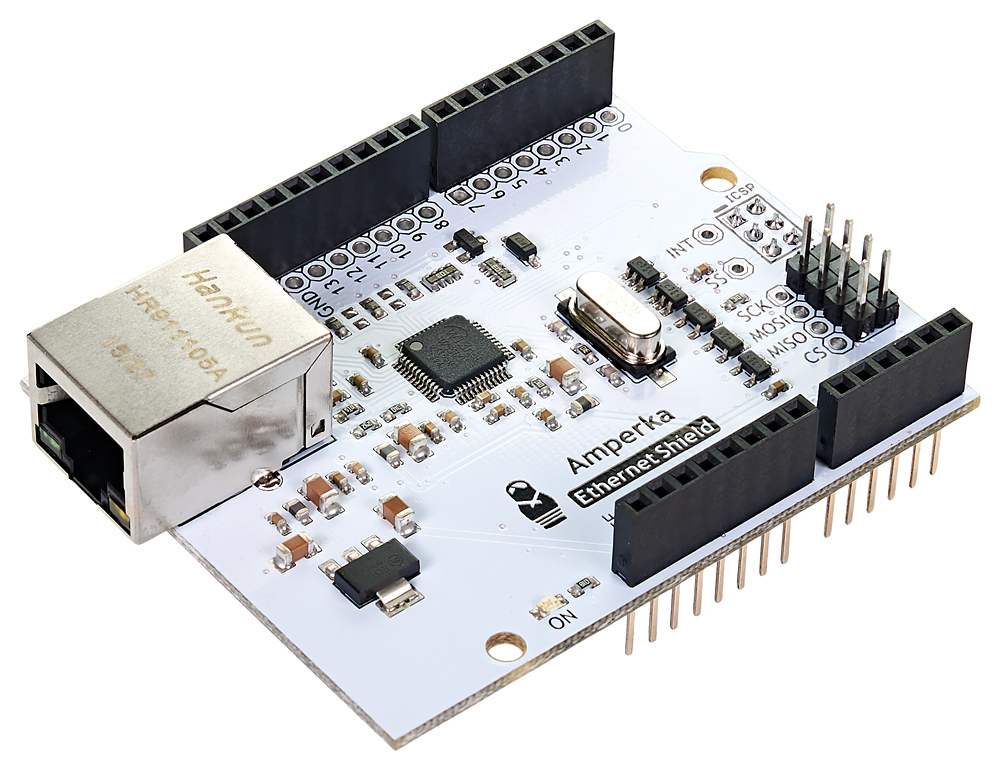

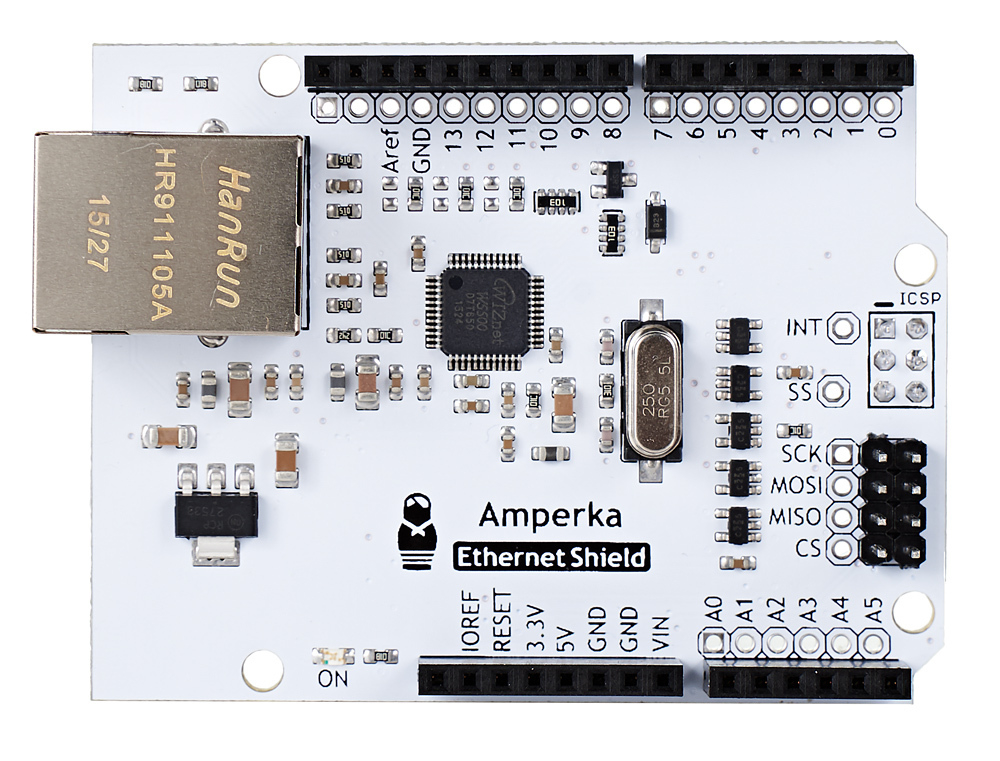

Плата основана на чипе Wiznet W5500, который поддерживает TCP и UDP-протоколы. До восьми соединений могут одновременно находиться в открытом состоянии.
Подключение и программирование
Для соединения с локальной сетью используйте стандартный разъём 8P8C (RJ45) на борту.
Для коммуникации с управляющей платой используется интерфейс SPI. Ethernet Shield занимает пины MOSI, MISO, SCK на разъёме ISCP и 10-й в качестве CS для чипа W5500.
Альтернативы
На микроконтроллерной плате тяжело реализовывать обработку XML, JSON, раздавать страницы с динамическим содержимым — ограниченность в ресурсах даёт о себе знать. Поэтому если вам нужен проект с мощным веб-сервером или клиентом, присмотритесь к одноплатным компьютерам.
Характеристики
- Ethernet-чип: Wiznet W5500
- Рабочее напряжение: 5 В
- Размер буфера: 32 КБ
- Скорость соединения: 10/100 Мбит
- Занимаемые пины: SPI (MISO, MOSI, SCK) и 10
- Габариты: 69×53 мм (RJ45 выступает на несколько мм)
