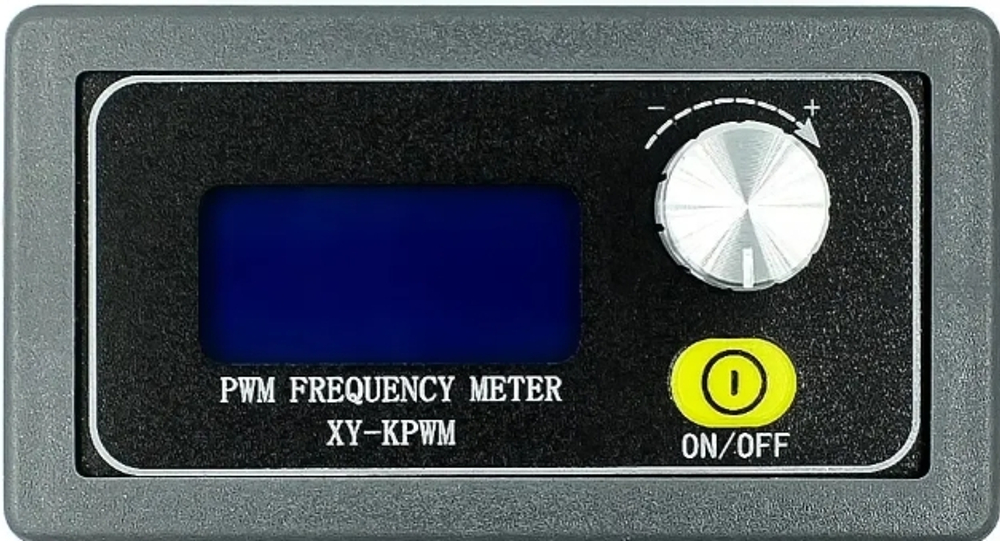

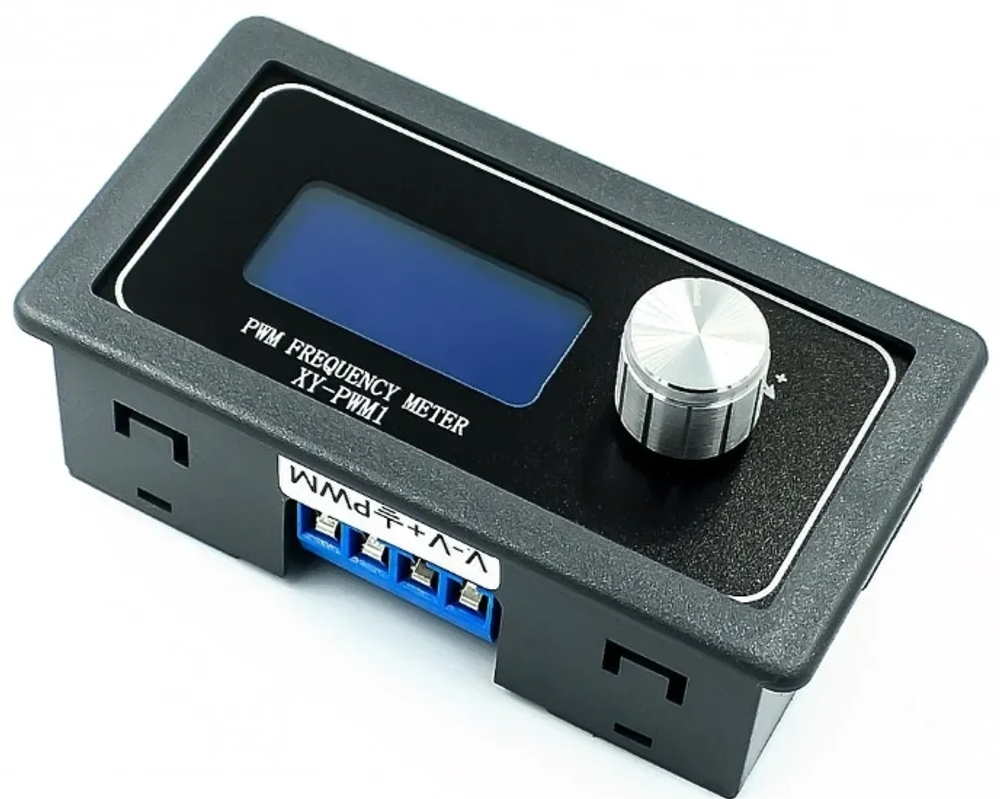

Генератор прямоугольного сигнала 1 Гц–150 кГц

Модуль XY‑PWM1: описание и технические характеристики

XY‑PWM1 — это двухрежимный регулируемый генератор прямоугольных импульсов (ШИМ‑модуль) с ЖК‑дисплеем для точной настройки частоты и скважности сигнала. Применяется в DIY‑проектах, автоматизации, образовательных экспериментах и тестировании электронных схем.

Основные функции

• генерация прямоугольных импульсов с регулируемой частотой и скважностью;

• два режима работы: обычный и точный (с шагом изменения скважности 0,1 %);

• отображение текущих параметров на ЖК‑дисплее;

• сохранение настроек после отключения питания;

• блокировка регуляторов от случайного изменения.

Технические характеристики

• Рабочее напряжение: 3,3–12 В.

• Диапазон частот:

  • обычный режим — 1 Гц–150 кГц;

  • точный режим — 1 Гц–15 кГц.

• Шаг настройки частоты: 1 Гц, 0,01 Гц, 0,1 Гц или 1 кГц (в зависимости от диапазона).

• Регулировка скважности: 0–100 % с шагом:

  • 1 % в обычном режиме;

  • 0,1 % в точном режиме.

• Выходной ток: до 530 мА.

• Точность частоты: ±2 %.

• Рабочая температура: −20 °C … +70 °C.

• Габариты: 79 × 27 × 43 мм.

• Интерфейс управления: поворотный энкодер.

• Дополнительные функции:

  • четыре автоматических поддиапазона для быстрого переключения;

  • поддержка UART для удалённого управления (опционально).

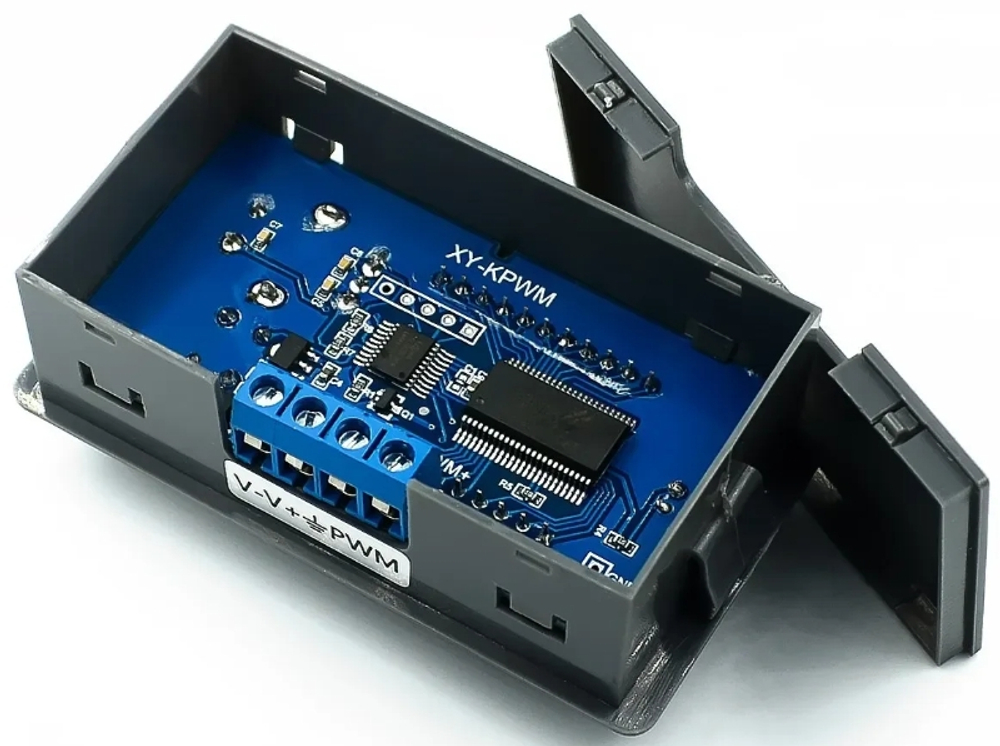

Выводы и подключение

Модуль имеет стандартные выводы для подключения к нагрузке и источнику питания.

Применение

1. Домашняя автоматизация:

   • управление скоростью вентиляторов;

   • регулировка яркости светодиодных лент.

2. Робототехника и моторы:

   • плавное регулирование оборотов двигателей;

   • тестирование драйверов моторов.

3. Образовательные проекты:

   • демонстрация принципов ШИМ‑модуляции;

   • эксперименты с частотой и скважностью.

4. Тестирование электроники:

   • генерация сигналов для проверки фильтров и усилителей;

   • отладка микроконтроллерных схем.

   •

Преимущества

• Удобство настройки: ЖК‑дисплей и энкодер позволяют быстро изменять параметры без внешних приборов.

• Энергоэффективность: точная регулировка скважности снижает потери мощности.

• Надёжность: сохранение настроек при отключении питания.

• Универсальность: широкий диапазон напряжений и частот подходит для разных задач.

• Все параметры настройки, сохранение при отключении питания.

Рекомендации по использованию

1. Перед включением проверьте полярность питания.

2. Для точной настройки используйте точный режим (шаг 0,1 %).
