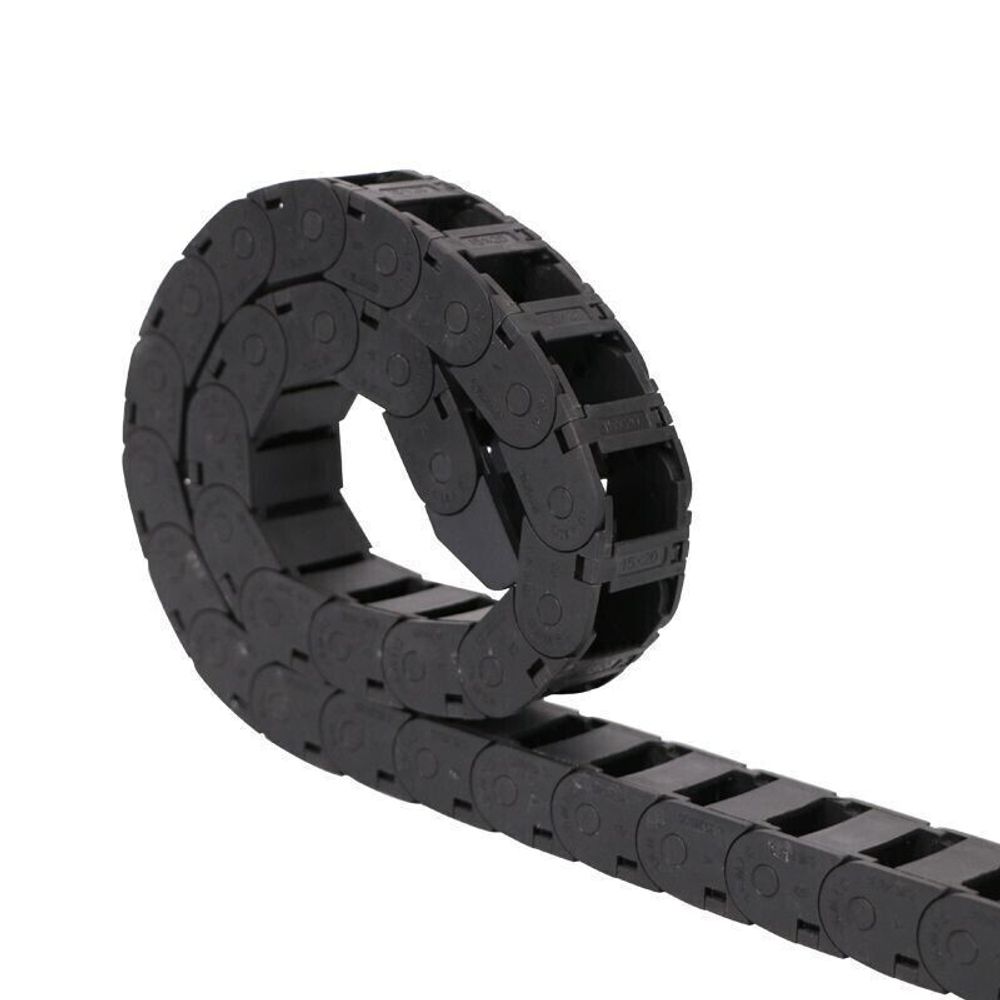

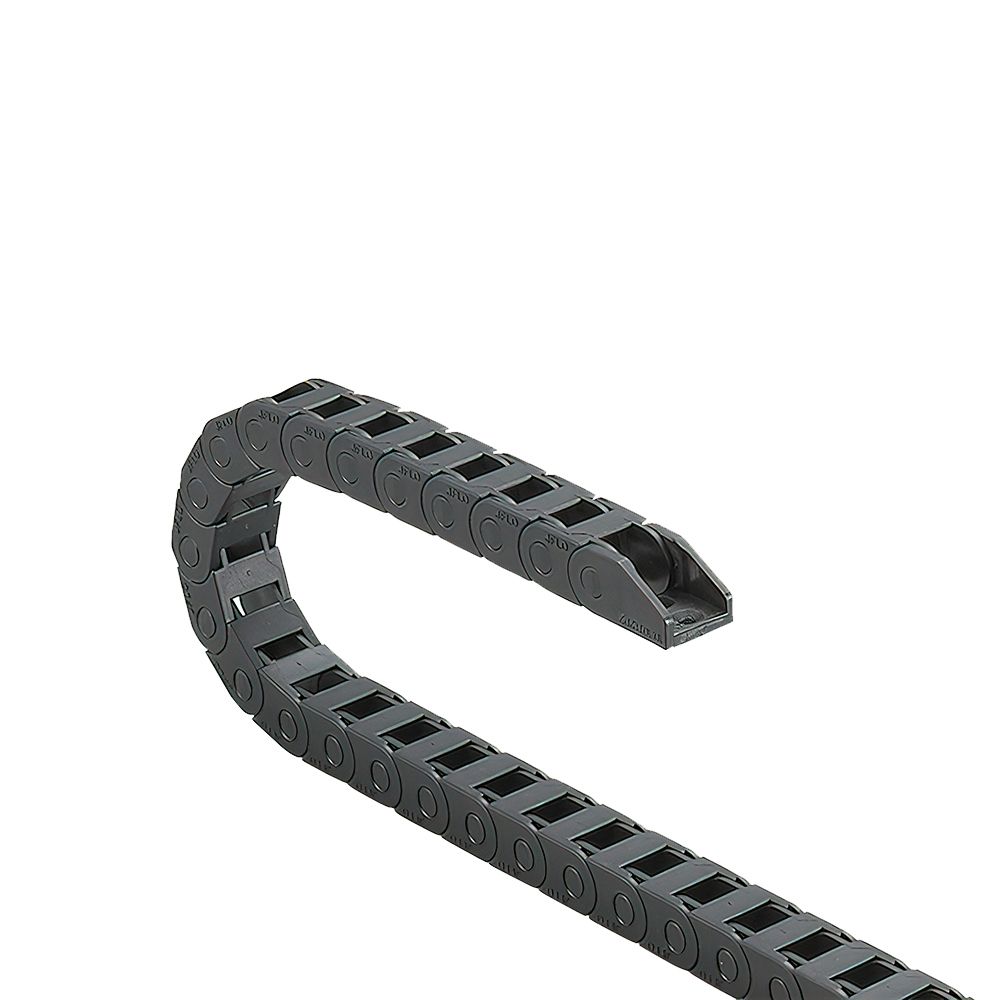

Кабель-канал открытого типа, внутреннее сечение 10x10 мм, скобы (планки рамки) не открываются, длина 1000 мм, радиус изгиба 18 мм. Подходит для кабеля диаметром 8 мм или менее. Серия J. Подвижный пластиковый кабель-канал для станков и оборудования.
Крепежные коннекторы приобретаются дополнительно.
Открытые каналы как правило, имеют меньший вес и лучше проветриваются. Визуально лучше просматривается состояние проводов в цепи. Открытые кабель-каналы подходят для помещений с низким уровнем пыли и грязи. Не открывающийся тип более жесткий, чем исполнение с планками, которые можно открывать.
Кабель-канал гибкий (энергоцепь, трак) состоит из звеньев, в которые укладываются провода. Кабель-каналы можно соединять друг с другом, убирать лишние звенья, подбирая необходимую для работы оборудования длину кабельного трака. Для соединения концов энергоцепи и оборудования используется комплект коннекторов, приобретаются отдельно.
Гибкие кабель-каналы используются в сферах: станкостроение, общее машиностроение, робототехника, аддитивные технологии, упаковочное оборудование, деревообрабатывающее оборудование, технологические линии.
В частности, буксируемые трек-кабели применяются на металлорежущих и деревообрабатывающих станках с ЧПУ, лазерном оборудовании, в промышленных роботах-манипуляторах, 3D принтерах, на сборочных и упаковочных линиях.
Основное назначение: защита проводов от механических повреждений и искр (в некоторых исполнениях), продление срока службы кабелей, предотвращение их сгибов, запутывания и перекручивания, задевания о конструкции оборудования, экономия места.
В такие гибкие конструкции укладываются провода, соединяющие подвижные узлы оборудования. Обычно кабель-каналы состоят из подвижных звеньев (пластик или негорючий нейлон), соединенных в цепь.
На выбор пластиковой кабельной цепи влияют: назначение оборудования, условия эксплуатации, диаметр и длина проводов (рекомендуем брать с запасом).
Например, для металлообрабатывающих центров, во избежание попадания стружки, лучше выбирать каналы закрытого типа.
Варианты размеров кабель-канала.
| R | 18 | 28 | 38 |
| H | 50 | 70 | 90 |
| D | 40 | 50 | 60 |
| K | 90 | 120 | 150 |
