Описание

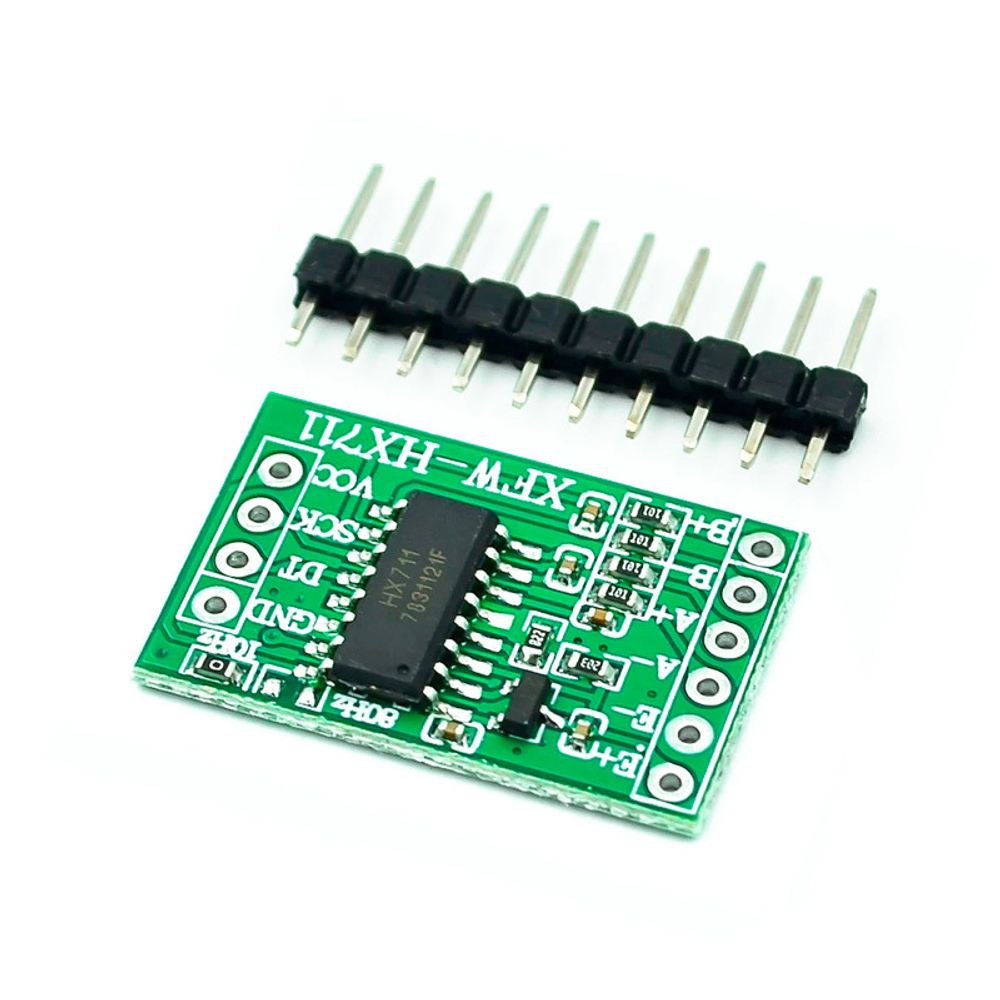

АЦП HX711 имеет разрешение 24 бит, благодаря этому обеспечивается высокая точность измерений. Всего значений может быть 16777216, для сравнения – встроенный в Arduino АЦП имеет всего 1024 значения (10 бит).
К HX711 можно подключить до двух тензодатчиков. Для этого используются два канала с разной величиной усиления – “A”и “B”. У “A”он составляет 64 либо 128 (зависит от партии), у “B” – 32. Кроме того, можно выбрать частоту измерений – 10 Гц или 80 Гц.
АЦП работает с Arduino и другими микроконтроллерами по интерфейсу SPI.
ОСНОВНЫЕ ДОСТОИНСТВА
- Большая разрешающая способность – 24 бита
- Возможность использования двух тензодатчиков
- Встроенный усилитель
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Бытовые весы
- Динамометр
- Измерение силы на сервоприводах
| Вес | 1 g |
|---|---|
| Габариты | 24 × 16 × 3 mm |
| Микросхема: | HX711 |
| Напряжение питания: | 2.6 – 5.5 В |
| Потребляемый ток: | до 10 мА |
| Разрешение: | 24 бит |
| Количество каналов АЦП: | 2 |
| Увеличение усиления канала А: | 64 или 128 |
| Увеличение усиления канала B: | 32 |
| Частота измерений: | 10 или 80 Гц |
| Дифференциал входного напряжения: | ±40 мВ |
