Общее описание

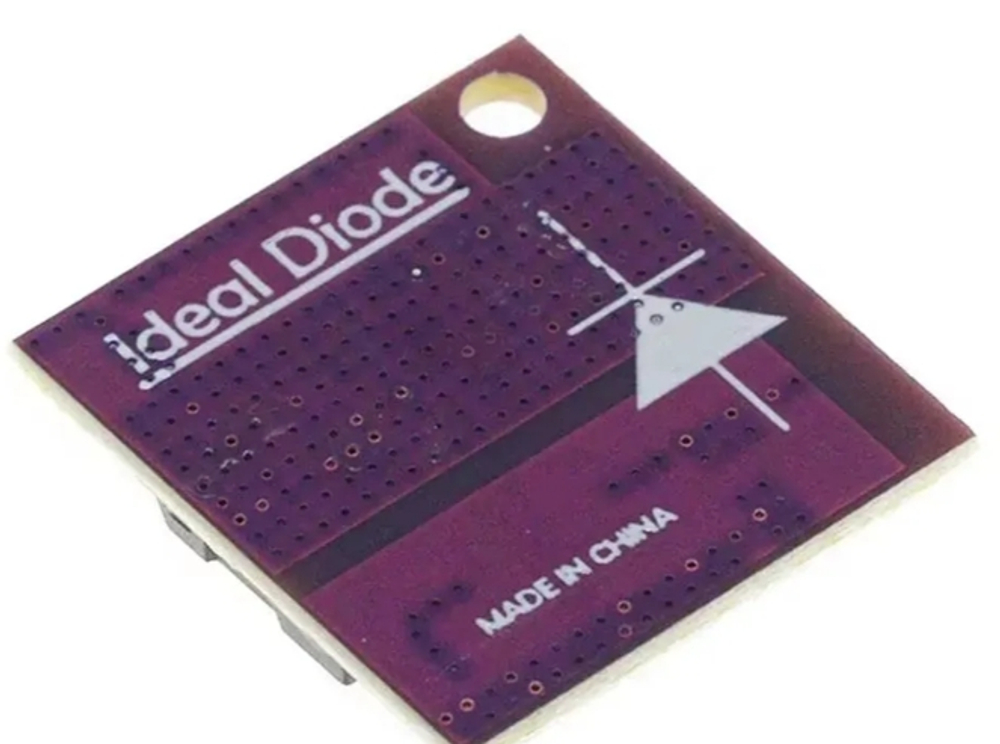

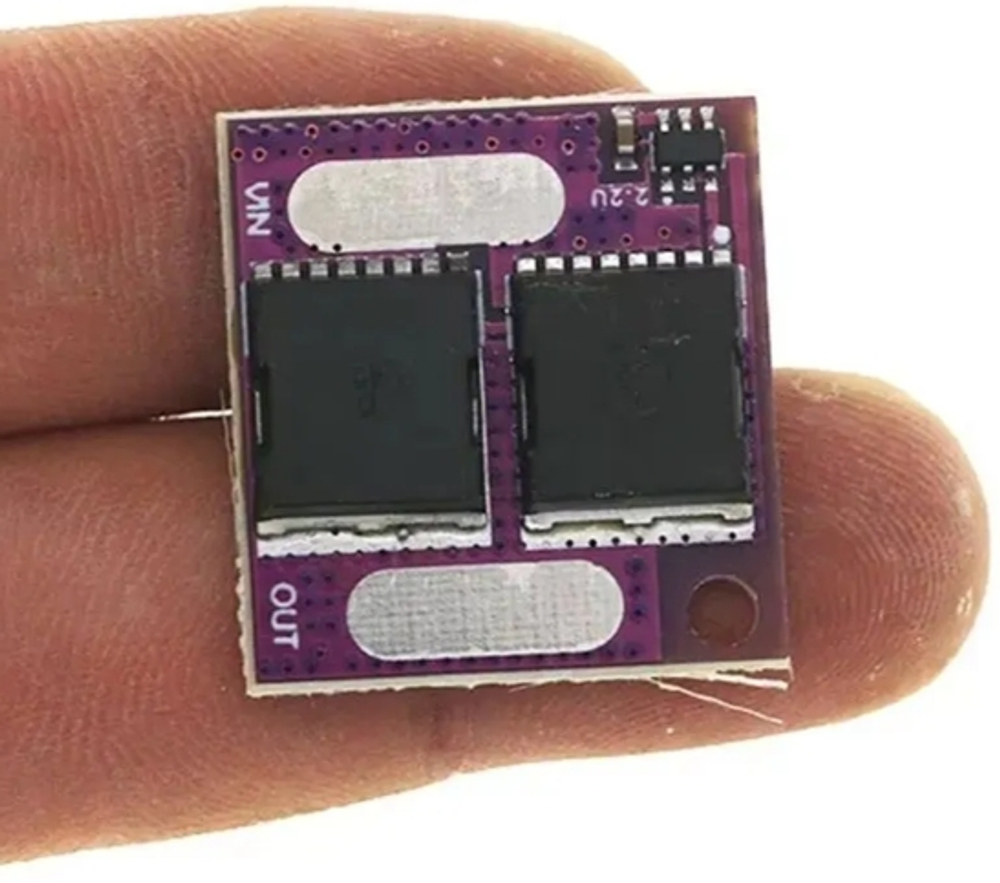

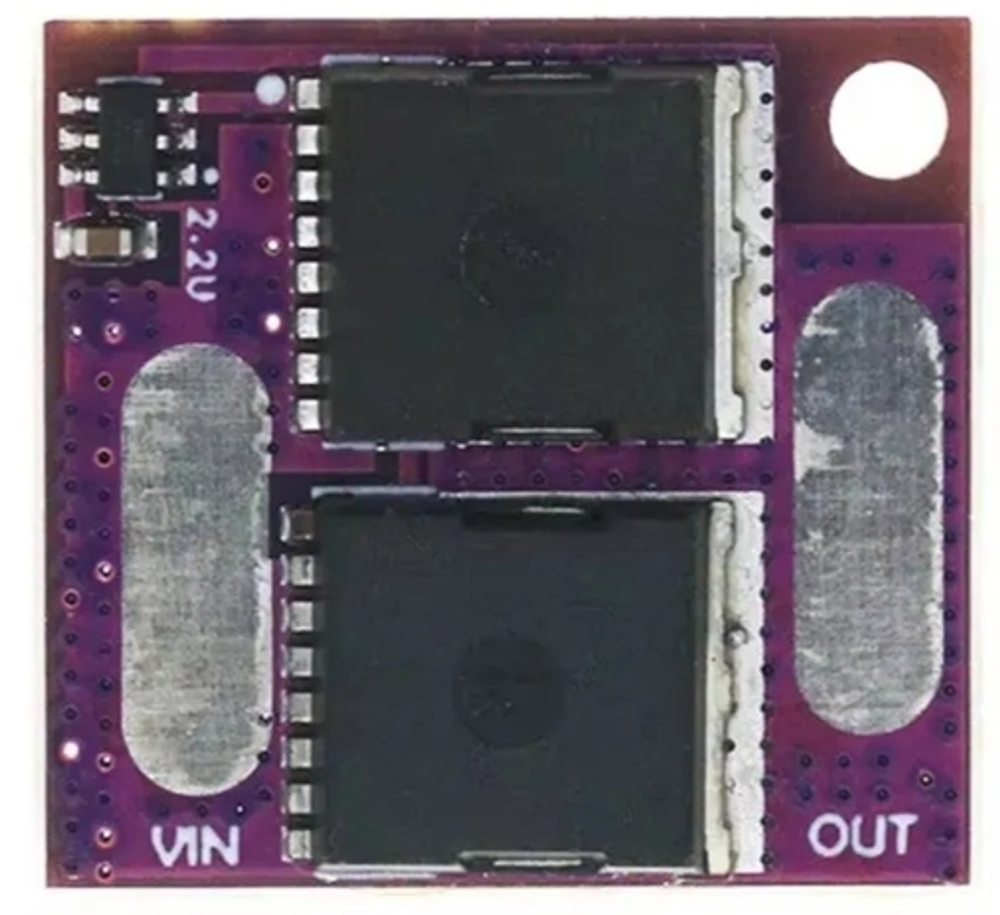

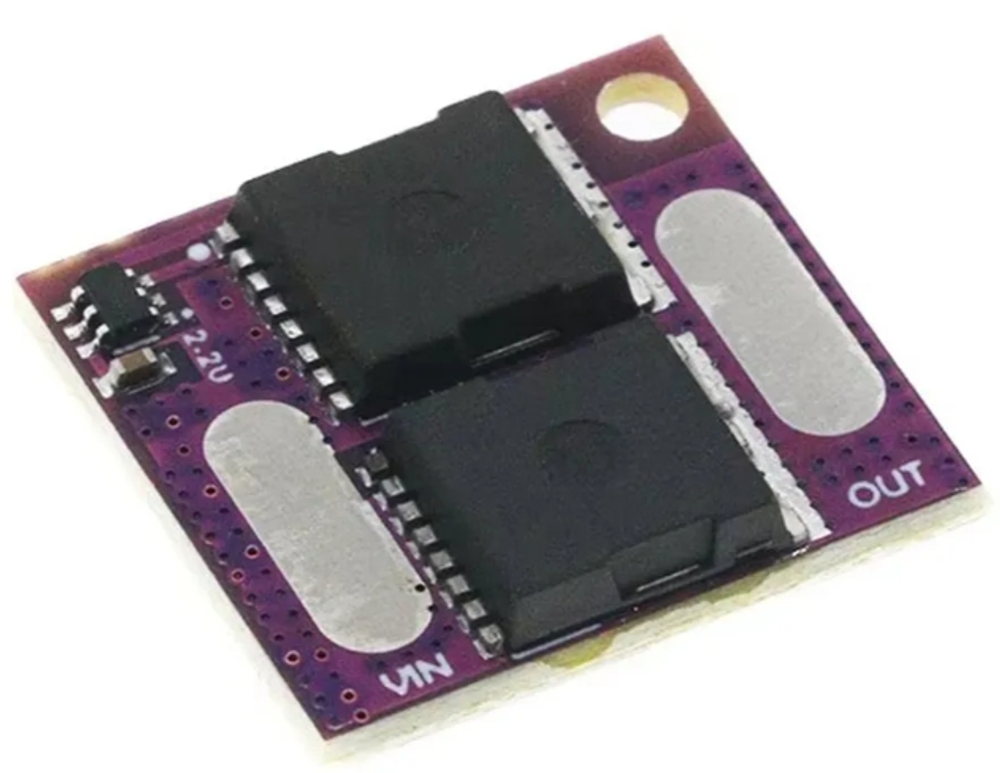

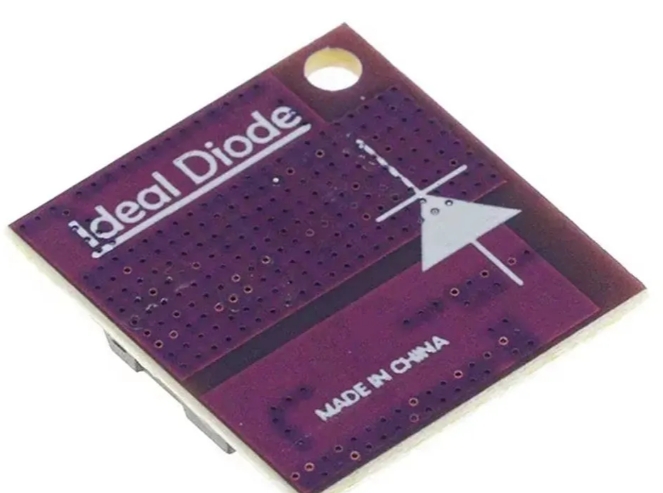

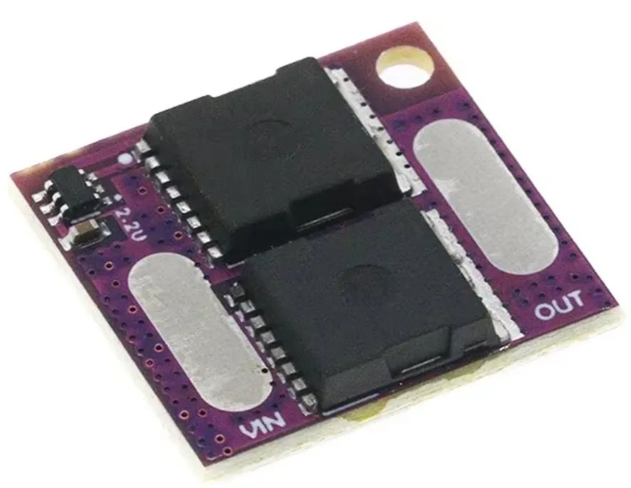

Устройство представляет собой MOSFET-модуль защиты от обратного тока (идеальный диод)
на базе мощного МОП‑транзистора.
Он заменяет традиционные диоды в сильноточных цепях,
обеспечивая минимальные потери и высокую скорость срабатывания.
Ключевые технические характеристики:
Тип компонента:
МОП‑транзистор (MOSFET).
Максимальный ток:
300 А (пиковый), рабочий ток — более 60 А .
Сопротивление открытого канала (RDS(on)): 1 мОм (0,001 Ом).
Падение напряжения: 0,02–0,05 В (при токах до 60 А).
Скорость отклика: 2 мкс .
Максимальное обратное напряжение: 40 В.
Время срабатывания: 2 мкс (обеспечивает быструю реакцию на изменение полярности).
Эквивалентность диоду: вход и выход ведут себя аналогично диоду, но с меньшими потерями.
Принцип работы:
При правильной полярности питания МОП‑транзистор открывается,
пропуская ток с минимальным падением напряжения (0,02–0,05 В).
При обратной полярности транзистор мгновенно закрывается (за 2 мкс), блокируя ток.
Устройство работает как «идеальный диод»: пропускает ток только в одном направлении,
но с минимальными потерями.Пороговый уровень срабатывания определяется характеристиками
MOSFET — выходное напряжение должно превышать этот порог для открытия канала.
Преимущества перед традиционными диодами
Меньшие потери мощности: падение напряжения 0,02–0,05 В против 0,7 В у кремниевых диодов.
Низкое тепловыделение: благодаря сопротивлению 1 мОм и малым потерям.
Высокая скорость:
отклик 2 мкс против сотен наносекунд у быстрых диодов.
Высокий ток:
до 300 А пикового тока против ограничений диодов аналогичного размера.
Простота подключения:
последовательное соединение в положительном полюсе, без необходимости подключения отрицательного полюса [3].
Отсутствие ограничений входного напряжения (в рамках допустимого обратного напряжения 40 В).
Области применения:
Замена сильноточных диодов в цепях питания.
Аккумуляторные системы: защита от переполюсовки батарей, балансировка ячеек.
Солнечные панели: предотвращение обратного тока в ночное время или при затенении.
Устройства защиты от обратного тока: в источниках питания, зарядных устройствах.
Автомобильные системы: стартёры, инверторы, системы рекуперации энергии.
Последовательное соединение на входе источника питания для защиты от переполюсовки.
Схема подключения:
Установите модуль последовательно в положительный полюс цепи.
Отрицательный полюс не требует подключения к модулю.
Убедитесь, что обратное напряжение в системе не превышает 40 В.
Обеспечьте хороший теплоотвод при токах выше 60 А — используйте радиатор.
Проверьте надёжность контактов — большие токи требуют качественного соединения.
Рекомендации по эксплуатации:
При токах выше 60 А используйте радиатор для отвода тепла.
Перед установкой проверьте отсутствие короткого замыкания в цепи.
Для долговременной работы не превышайте 40 В обратного напряжения.
Регулярно проверяйте состояние соединений — окисление может увеличить сопротивление.
При параллельном включении нескольких модулей обеспечьте равномерное распределение тока.
