Пульс — это ритмичные колебания стенок кровеносных сосудов, происходящие во время сокращений сердца. Измерения пульса очень важны для диагностики сердечно-сосудистых заболеваний. Важно следить за изменениями сердечного ритма, чтобы не допустить перегрузки организма, особенно во время занятий спортом. Один из понятных параметров пульса – частота пульса. Измеряется в количестве ударов в минуту.
Рассмотрим доступный датчик для измерения сердечного ритма – Pulse Sensor (рисунок 1).

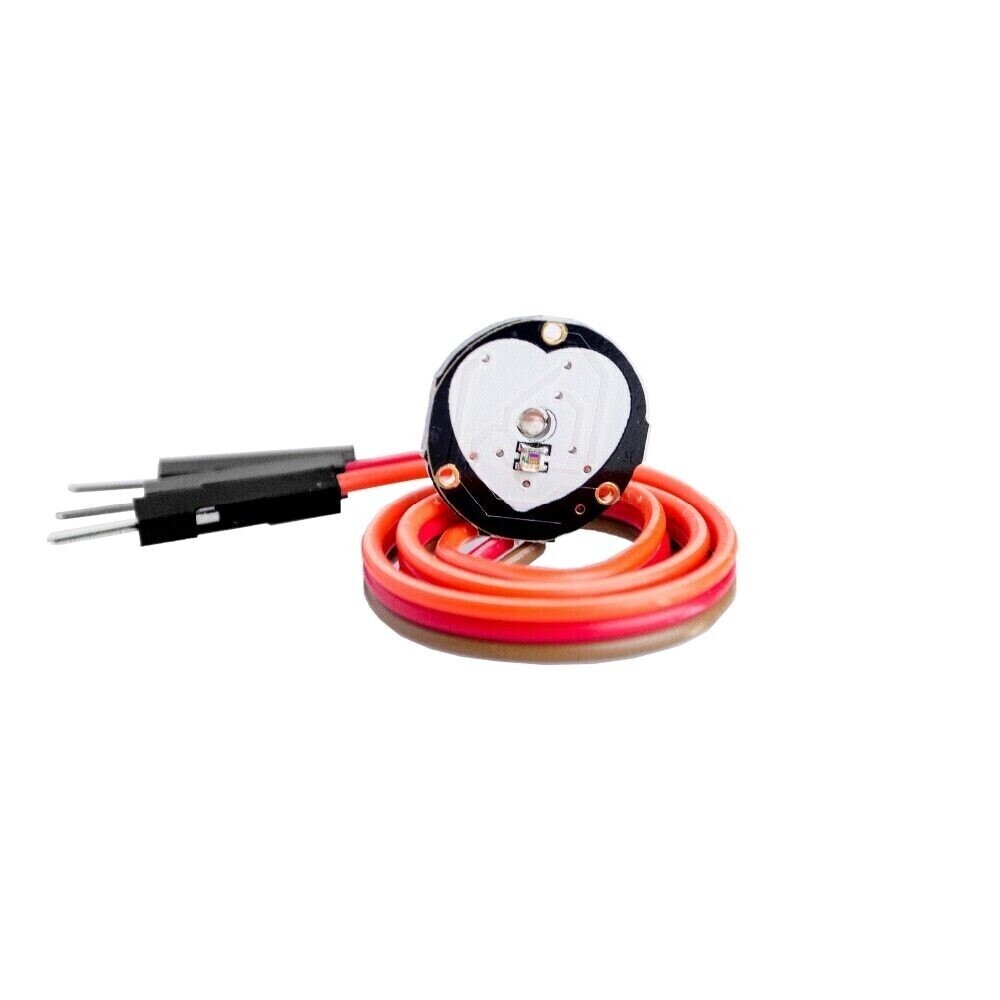

Рисунок 1. Датчик пульса
Это аналоговый датчик, основанный на методе фотоплетизмографии — изменении оптической плотности объема крови в области, на которой проводится измерение (например, палец руки или мочка уха), вследствие изменения кровотока по сосудам в зависимости от фазы сердечного цикла. Датчик содержит источник светового излучения (светодиод зеленого цвета) и фотоприемник (рис. 2), напряжение на котором изменяется в зависимости от объема крови во время сердечных пульсаций. Это график (фотоплетизмограмма или ППГ-диаграмма) имеет форму, представленную на рис. 3.
Рисунок 2.
Рисунок 3. Фотоплетизмограмма
Датчик пульса усиливает аналоговый сигнал и нормализует относительно точки среднего значения напряжения питания датчика ( V/2 ). Датчик пульса реагирует на относительные изменения интенсивности света. Если количество света, падающего на датчик остается постоянным, величина сигнала будет оставаться вблизи середины диапазона АЦП. Если регистрируется большая интенсивность изучения, то кривая сигнала идет вверх, если меньше интенсивность, то, наоборот, кривая идет вниз.
Рисунок 4. Регистрация удара пульса
Наш датчик пульса мы будем использовать для измерения частоты пульса, фиксируя промежуток между точками графика, когда сигнал имеет значение 50% от амплитуды волны во время начала импульса.Технические характеристики датчика
- Напряжение питания - 5 В;
- Ток потребления - 4 мА;
Подключение к Arduino
Датчик имеет три вывода:- VCC — 5 В;
- GND — земля;
- S — аналоговый выход.
Рисунок 5. Подключение датчика пульса к плате Arduino
