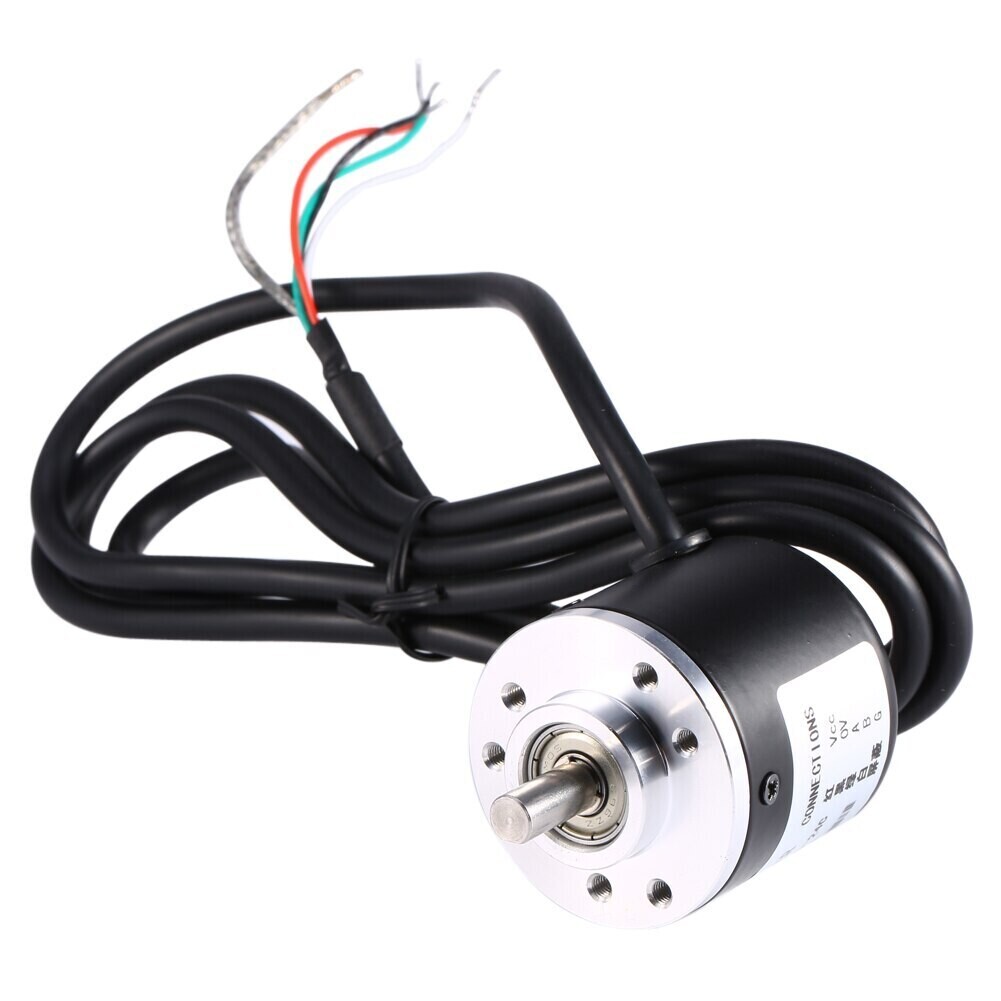

Инкрементный реверсивный датчик вращения Rotary Encoder-600

Инкрементный роторный кодер 5-24V, кодер постоянного тока 600P / R, AB Инкрементный роторный AB, вал двух этапов 6 мм

Инкрементный датчик вращения Rotary Encoder- OVW6-06-2HC-5-24V. Преобразует вращение в цифровой сигнал, с помощью которого можно определить направление и угол поворота. Один “шаг” состоит из 4 тактов, на каждом из которых происходит изменение сигнала.

Характеристики Rotary Encoder:

• Модель OVW6-06-2HC-5-24V
• Дискретность цифрового выхода 600 имп/обор
• Максимальная скорость вращения 5000 об/мин
• Напряжение питания 5 .. 24 В
• Тип выходов NPN(открытый коллектор)
• Нагрузочная способность выходов 27V/40mA
• Диаметр оси 6 мм
• Размеры датчика 39 x 51 мм
• Длина кабеля 140 см

Назначения выводов датчика Rotary Encoder:

• Общий провод - черный
• Плюс питания - красный
• Выход A - зеленый
• Выход B - белый
