Что это за компонент

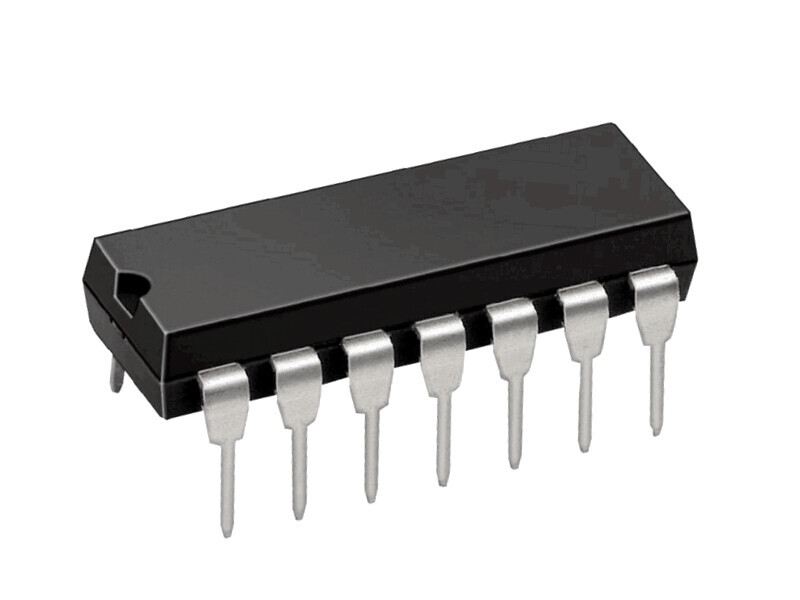

SN74HC14N — это КМОП-микросхема, внутри которой собрано шесть независимых инвертирующих триггеров Шмитта. То есть вы получаете сразу шесть отдельных элементов в одном корпусе — удобно, когда в схеме нужно несколько таких узлов.

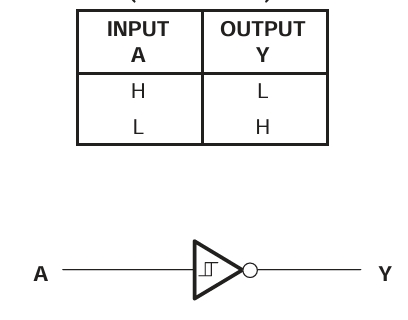

Ключевая фишка — гистерезис (разница между порогами срабатывания для нарастающего и спадающего сигнала). Благодаря этому триггер Шмитта отлично «очищает» зашумлённые или медленно меняющиеся сигналы: пока сигнал «плавает» в зоне неопределённости, выход не меняется, и это как раз помогает бороться с дребезгом контактов (например, у кнопок) или стабилизировать сигнал в шумных условиях. Для инвертирующего варианта: когда сигнал пересекает верхний порог — на выходе логический ноль, нижний порог — логическая единица.
Технические параметры
| Серия | 74hc | |
| Тип логичекого элемента | не(инвертор) | |
| Кол-во элементов | 6 | |
| Особенности | триггер шмитта | |
| Напряжение питания, В | 2…6 | |
| Максимальный выходной ток: High/Low, мА | -5.2/5.2 | |
| Логический уровень - Low, В | 0.3…1.2 | |
| Логический уровень - High, В | 1.5…4.2 | |
| Максимальное время задержки при Max V и CL, нс | 21 | |
| Рабочая температура, °C | -45…+85 | |
| Корпус | dip-14(7.62мм) | |
| Вес, г | 1.9 |
