Коаксиальный кабель RG316, 50 Ом, 1 м

Тонкий коаксиальный кабель RG-316 используется для соединения радиочастотных устройств и антенн на небольшом расстоянии. Обычно эта марка служит для создания переходников-пигтейлов, которые упрощают коммутацию оборудования в труднодоступных местах и ограниченных по пространству боксах и корпусах.

Когда используется розовый кабель RG-316?

RG-316 обладает малым диаметром (всего 2,45 мм) и достаточно высоким коэффициентом затухания, что делает его непригодным для соединения устройств на большом расстоянии. Вместо этого он используется для коротких соединений, требующих высокой эластичности проводника:

• В составе пигтейлов — разновидности переходников, выполненных на кабельном отрезке небольшой длины (обычно до 30 см). Такие переходники обеспечивают удобство и гибкость подсоединения и обеспечивают совместимость разных типов разъемов. Пигтейлы часто используются с модемами и другими компактными сотовыми устройствами, которые не имеют полноформатных антенных разъемов;
• Для коммутации контактов печатной платы (PCB) с антеннами в составе беспроводных роутеров, точек доступа WiFi и других радиоустройств;
• Для соединения измерительного оборудования и приборов калибровки, где требуется соединение нескольких модулей на коротком расстоянии (до 1 м).

RG-316 совместим со многими типами антенных коннекторов, в том числе N-типа и SMA (N-111L, S-111L и др). Также он часто применяться с миниатюрными разъемами, такими как CRC9, TS9 и MS-156.

Согласно официальным спецификациям, эта марка кабеля способна передавать ВЧ-сигнал частотой до 6 ГГц. Оптимальный диапазон — 0–3 ГГц.

Что находится под оболочкой?

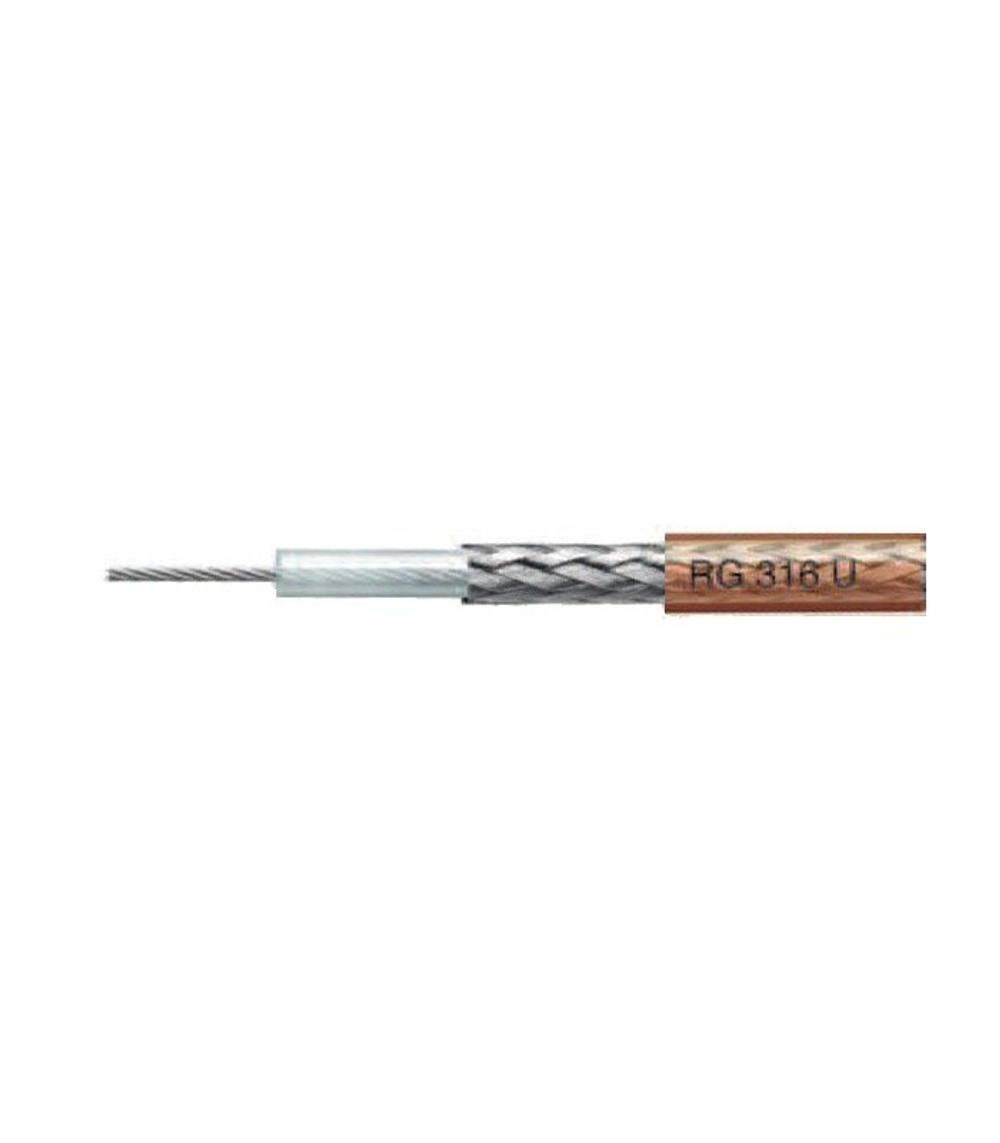

Как и любой коаксиальный кабель, RG-316 состоит из нескольких слоев, «вложенных» друг в друга по принципу матрешки. Каждый следующий слой окружает предыдущий и выполняет свою собственную функцию:

• Плетеная жила (Ø0,5 мм) проходит в центре кабеля и выполняет функцию основного проводника. Она состоит из нескольких медных проводков с серебряным покрытием. Плетеная структура обеспечивает высокую эластичность, благодаря чему провод легко изгибается и принимает нужный контур при монтаже внутри корпусов и гермобоксов;
• Изоляция (Ø1,48 мм) располагается поверх центрального проводника. Она выполнена из диэлектрического материала ПТФЭ и служит для сохранения постоянного и неизменного расстояния между внутренним и внешним проводниками;
• Экран (Ø1,95 мм), который также принято называть внешним проводником, служит защитным слоем от внешних наводок и ЭМИ. Также экран не допускает рассеивания ВЧ-сигнала во внешнюю среду. Этот слой представляет собой медную оплетку, которая также плакирована серебром;
• Оболочка (Ø2,45 мм) выполняет физическую защиту линии передачи от внешних воздействий. Финальный слой выполнен из материала ФЭП, который устойчив к низким и высоким температурам (от -40°C до +200°C) и агрессивным средам. Имеет светло-розовый цвет.

Для своего малого диаметра RG-316 обладает высокими эксплуатационными характеристиками, которые допускают его использование в разнообразных промышленных и бытовых сценариях.

Кабель RG-316 — спецификации [PDF, ~206Kb]

Цена указана за 1 метр погонный.
