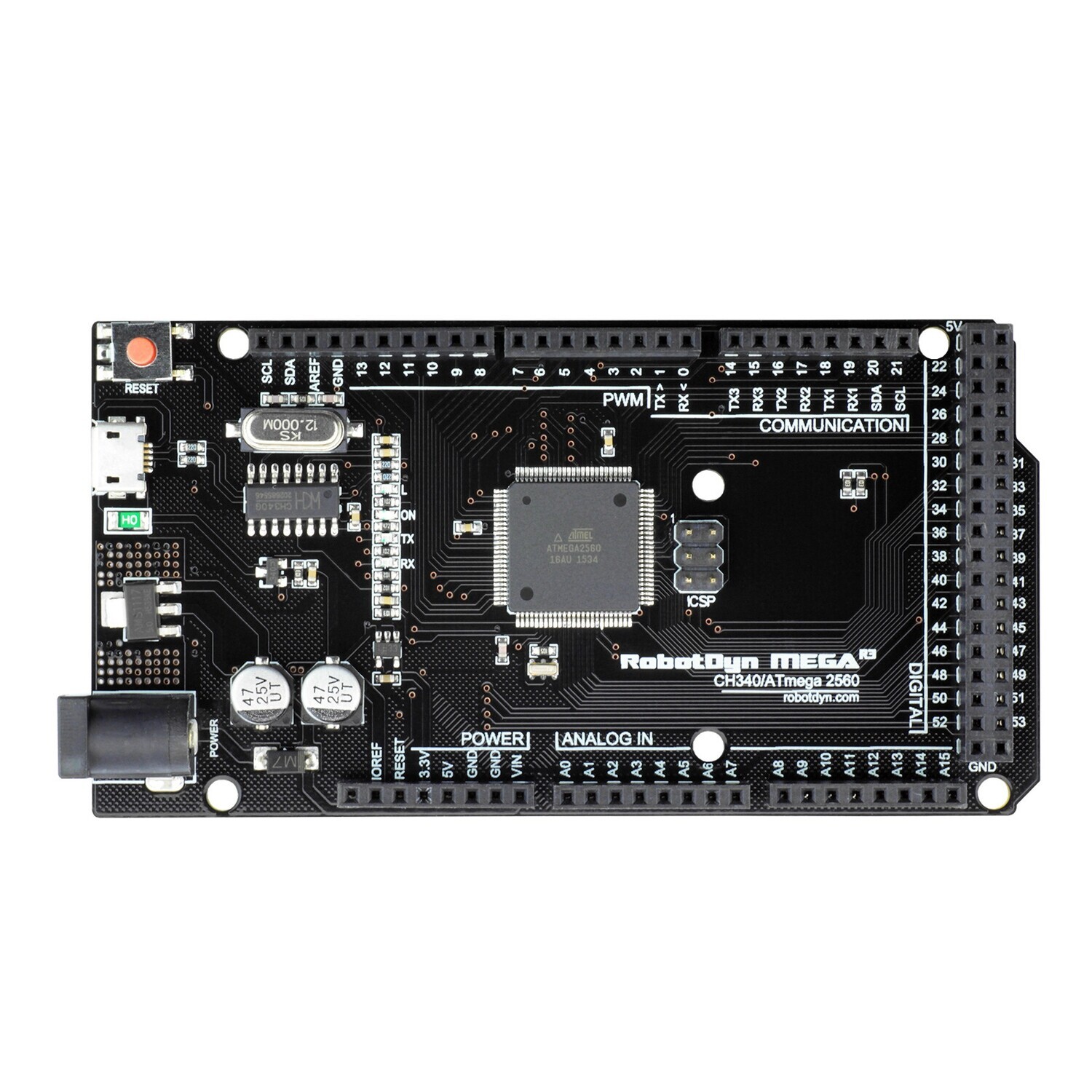

Контроллер MEGA 2560 R3 CH340G&ATmega2560-16AU, MicroUSB (Arduino-совместимый контроллер)

Остаток: 7 шт
Нет в наличии
Описание

Mega 2560 CH340G&ATmega2560 — Arduino-совместимая аппаратная платформа, построенная на микроконтроллере ATmega2560 (16МГц тактовая частота) и USB-UART интерфейсном чипе CH340G. Плата по функционалу схожа с Arduino Mega 2560.

Плата использует чип CH340G как преобразователь UART-USB. Чип CH340G — является бюджетным решением. При частоте работы в 12 МГц, дает стабильный результат обмена данными (для верной установки драйверов на компьютер следуйте инструкциям).

Mega 2560 CH340G&ATmega2560 — подключается к компьютеру по кабелю microUSB.

Вы можете питать плату через MicroUSB или через разъем питания DC Jack. Регулятор напряжения может справиться с входящим напряжением от 7В до 12В постоянного тока (рекомендовано 7-9В). Выходная сила тока для 5В — порядка 800mA, для 3.3В — порядка 180мА (обращаем внимание, что чем выше входящее напряжение, тем ниже исходящая сила тока). Что обеспечит надежным питанием большинство ваших начальных проектов.

Mega 2560 CH340G&ATmega2560 построена на микроконтроллере ATmega2560. Плата имеет 54 цифровых входа/выходов (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов, 4 последовательных порта UART, кварцевый генератор 16МГц, USB коннектор, разъем питания, разъем ICSP и кнопка перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей. Mega 2560 CH340G&ATmega2560 совместима со всеми платами расширения, разработанными для Arduino Mega.

Питание

Mega 2560 CH340G&ATmega2560 может получать питание как через подключение по USB, так и от внешнего источника питания. Источник питания выбирается автоматически.

Внешнее питание (не USB) может подаваться через преобразователь напряжения AC/DC (блок питания) или аккумуляторной батареей. Преобразователь напряжения подключается посредством разъема 2.1 мм с положительным полюсом на центральном контакте. Провода от батареи подключаются к выводам GND и VIN разъема питания (POWER).

Платформа может работать при внешнем питании от 7В до 12В. При напряжении питания ниже 7В, вывод 5В может выдавать менее 5В, при этом платформа может работать нестабильно. При использовании напряжения выше 12В рекомендуется устанавливать радиатор на стабилизатор. Рекомендуемый рабочий диапазон от 7В до 9В.

Для обмена данными по USB используется микроконтроллер CH340G, запрограммированный как конвертер USB-to-SERIAL (USB-UART).

Выводы питания:

  • VIN — вход используется для подачи питания от внешнего не регулируемого источника (в отсутствие 5В от разъема USB или другого регулируемого источника питания). Подача напряжения питания происходит через данный вывод. Если питание подается на разъем 2.1мм, то на этот вход можно запитаться.
  • 5V — можно подключить регулируемый источник напряжения, используемый для питания микроконтроллера и компонентов на плате на 5В. Или использовать как стабилизированный вывод питания при подключено питании от VIN.
  • 3.3V — предназначено для питания внешних модулей и датчиков рассчитанных на 3.3V. Максимальное потребление тока до 180мА.
  • GND — масса.

Память

Микроконтроллер ATmega2560 имеет 256КБ флеш-памяти для хранения кода программы (4КБ используется для хранения загрузчика), 8КБ ОЗУ и 4КБ EEPROM (которая читается и записывается с помощью библиотеки EEPROM).

Входы и Выходы

Каждый из 54 цифровых выводов Mega, используя функции pinMode(), digitalWrite(), и digitalRead(), может настраиваться как вход или выход. Выводы работают под напряжением 5В. Каждый вывод имеет нагрузочный резистор (стандартно отключен) 20-50 кОм и может пропускать до 40мА. Некоторые выводы имеют особые функции:

  • Последовательная шина — 0 (RX) и 1 (TX); Последовательная шина 1: 19 (RX) и 18 (TX); Последовательная шина 2: 17 (RX) и 16 (TX); Последовательная шина 3: 15 (RX) и 14 (TX). Выводы используются для получения (RX) и передачи (TX) данных TTL. Выводы 0 и 1 подключены к соответствующим выводам микросхемы последовательной шины CH340G.
