Описание

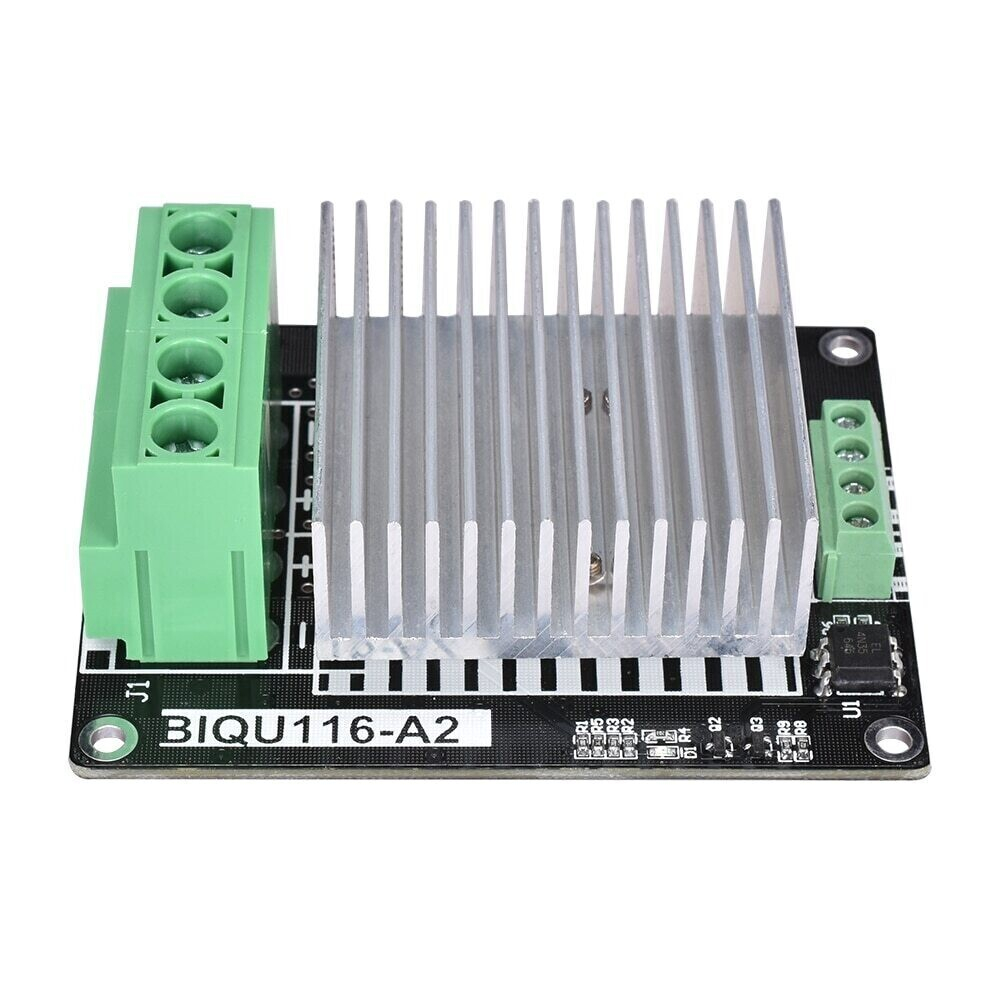

Модуль MOSFET используется для управления питанием нагревательной платформы 3D-принтера. С помощью него можно заменить слабые полевые транзисторы, установленные в большинстве популярных плат управления 3D-принтерами: RAMPS, RAMBO, RUMBA, MKS Gen. Чтобы подключить модуль нагрева нужно к силовым клеммам POWER подключить внешний источник питания с напряжением 12 – 24 В постоянного тока. Далее нужно подключить управляющий сигнал или от материнской платы управления 3D-принтером к клеммам GND и D8, или от другого управляющего устройства к клеммам BED. Значение управляющего сигнала должно быть в пределах 5 – 12 В постоянного тока. После этого к силовым клеммам, обозначенным на плате HOTBED, нужно подключить нагрузку. Максимальный ток нагрузки составляет 30 А постоянного тока. Плата модуля нагрева имеет 4 монтажных отверстия для фиксации на плоскости.Технические характеристикиНапряжение питания (В): 12 – 24Максимальный ток нагрузки (А): 30Управляющий сигнал (В): 5 – 12Размеры (мм): 87 x 66 x 32
