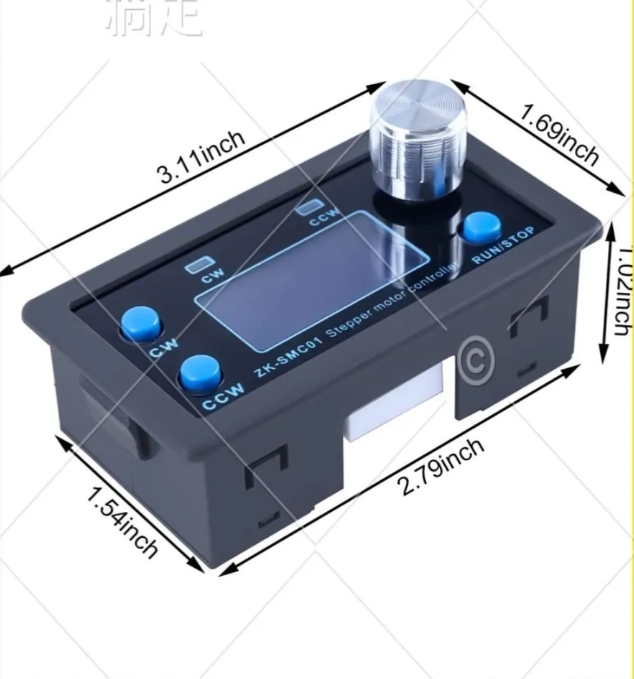

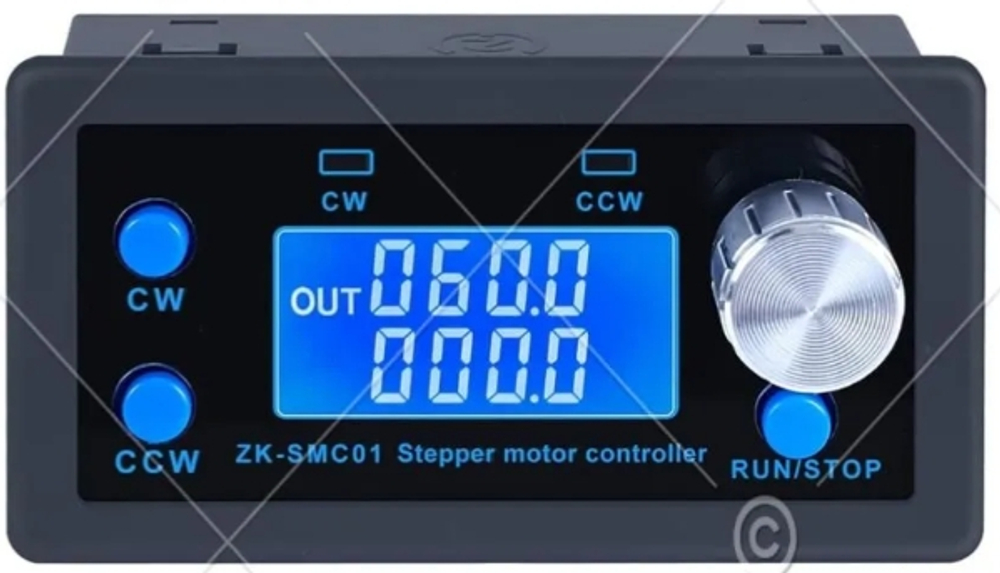

Контроллер шагового двигателя ZK-SMC01

ZK-SMC01 — контроллер шагового двигателя, предназначенный для управления одноосевыми шаговыми двигателями. Он позволяет регулировать скорость, направление, время задержки и другие параметры движения.

Основные характеристики

• Диапазон питания. 5–30 В постоянного тока.
• Управление. Автоматическое, ручное, настройка, управление через последовательный порт.
• Диапазон скорости. 0,1–999 об/мин.
• Количество импульсов прямого вращения. 1–9999 импульсов.
• Количество обратных импульсов. 1–9999 импульсов.
• Время работы цикла. 1–9999 раз.
• Время задержки вперёд. 0,0–999,9 секунд.
• Время задержки реверса. 0,0–999,9 секунд.
• Диапазон выбора сегмента. 1–128 сегментов.
• Защита от обратной полярности входа. Да.
• Контроль ускорения и замедления. Да.
• Удаленное управление. Последовательный порт TTL.
• Условия использования. От -5 °C до +60 °C (без конденсата).

Особенности

• Несколько встроенных фиксированных режимов работы, что позволяет быстро выбрать подходящую траекторию движения.
• Возможность сохранения и установки расстояния, скорости, времени задержки и цикла при отключении питания.
• Может работать как независимый модуль или в сочетании с другими системами.

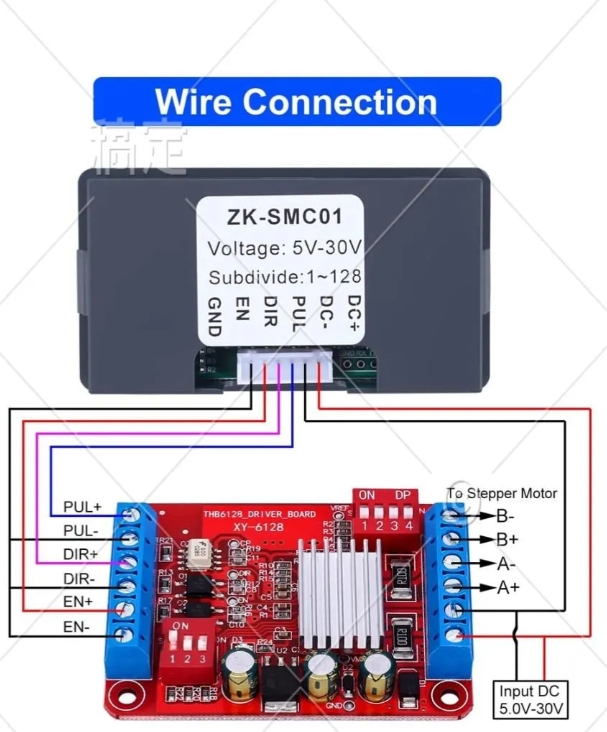

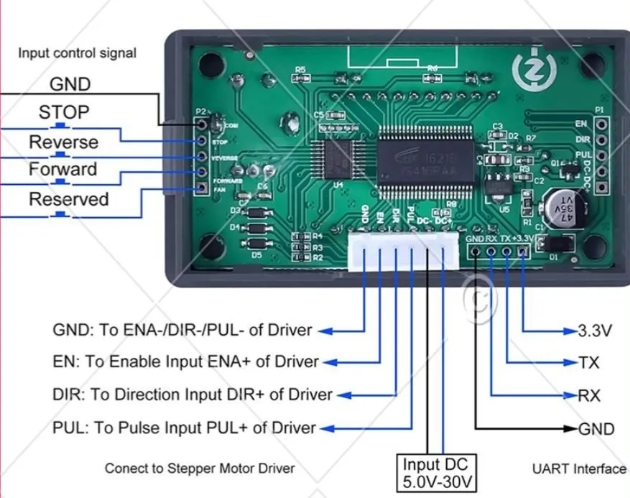

Формат команд ZK‑SMC01 через UART‑интерфейс.

Команды передаются в текстовом формате (ASCII), заканчиваются символом перевода строки (\n или 0x0A). Пример: F-03=150.5\n.

Основные команды

1. Установка скорости прямого вращения

   • Команда: F-03=<значение>

   • Диапазон: $0,1–999,9$ об/мин

   • Пример: F-03=300.0 — установить скорость 300 об/мин

2. Установка скорости обратного вращения

   • Команда: F-05=<значение>

   • Диапазон: $0,1–999,9$ об/мин

   • Пример: F-05=250.0

3. Установка количества импульсов прямого вращения

   • Команда: F-02=<значение>

   • Диапазон: 1–9 999 999 импульсов

   • Пример: F-02=1600 — 1600 импульсов вперёд

4. Установка количества импульсов обратного вращения

   • Команда: F-04=<значение>

   • Диапазон: 1–9 999 999 импульсов

   • Пример: F-04=800 — 800 импульсов назад

5. Установка времени задержки после прямого вращения

   • Команда: F-07=<значение>

   • Диапазон: $0,0–999,9$ секунд

   • Пример: F-07=5.0 — задержка 5 секунд

6. Установка времени задержки после обратного вращения

   • Команда: F-08=<значение>

   • Диапазон: $0,0–999,9$ секунд

   • Пример: F-08=3.0

7. Установка количества циклов работы

   • Команда: F-06=<значение>

   • Диапазон: 0–9 999 (0 = бесконечный цикл)

   • Пример: F-06=10 — выполнить 10 циклов

8. Установка микрошага (разделения шага)

   • Команда: F-09=<значение>

   • Доступные значения: 1, 2, 4, 8, 16, 32, 64, 128 (соответствует $1/1$, $1/2$, …, $1/128$)

   • Пример: F-09=16 — микрошаг $1/16$

9. Установка уровня ускорения/замедления

   • Команда: F-12=<значение>

   • Диапазон: 1 (медленно) – 100 (быстро)

   • Пример: F-12=50 — средний уровень ускорения

10. Установка адреса устройства (при работе с несколькими контроллерами)

    • Команда: F-13=<значение>

    • Диапазон: 1–255

    • Пример: F-13=001

11. Выбор режима работы

    • Команда: F-01=<режим>

    • Доступные режимы (Pxx):

      • P01 — управление потенциометром;

      • P03 — самоблокирующееся управление кнопками;

      • P04 — циклическое вращение вперёд с остановками;

      • P07 — возвратно‑поступательное движение;

      • P08 — циклическое вращение с задержками.

    • Пример: F-01=P04

12. Запуск двигателя

    • Команда: RUN

13. Остановка двигателя

    • Команда: STOP

14. Запрос статуса

    • Команда: STATUS?

    • Ответ контроллера: строка с текущими параметрами (скорость, режим, состояние и т. д.)

15. Сохранение параметров в память

    • Команда: SAVE

    • Сохраняет текущие настройки для восстановления после отключения питания

Примеры последовательностей команд

Пример 1. Запуск циклического вращения с параметрами:

F-01=P04      # режим циклического вращения
F-02=1600     # 1600 импульсов вперёд
F-03=200.0    # скорость 200 об/мин
F-07=2.0      # задержка 2 секунды
F-06=5        # 5 циклов
RUN           # запуск

Пример 2. Настройка возвратно‑поступательного движения:

F-01=P07      # режим возвратно‑поступательного движения
F-02=800      # 800 импульсов вперёд
F-04=800      # 800 импульсов назад
F-03=150.0    # скорость вперёд 150 об/мин
F-05=150.0    # скорость назад 150 об/мин
F-07=1.0      # задержка после вперёд
F-08=1.0      # задержка после назад
RUN

Важные замечания

• Скорость UART. Стандартная скорость — 9600 бод, 8 бит, 1 стоп‑бит,  без чётности.
