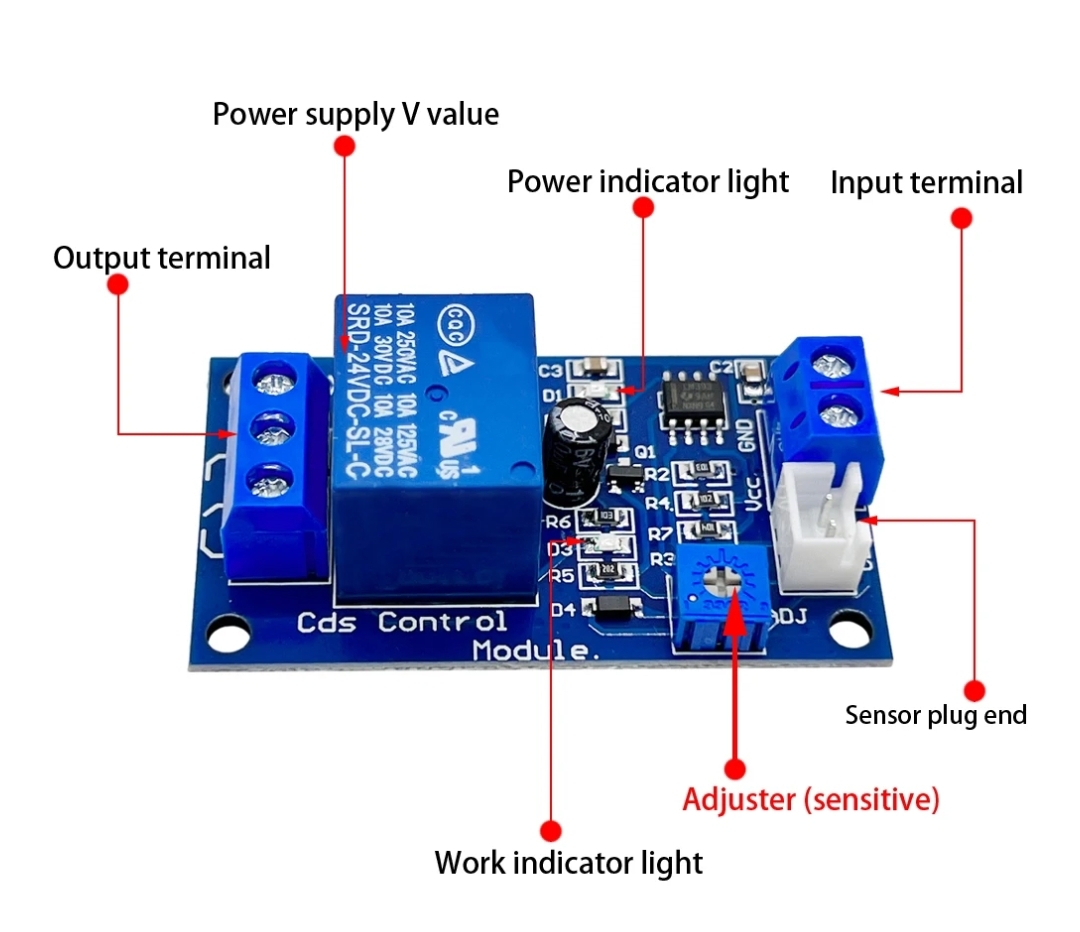

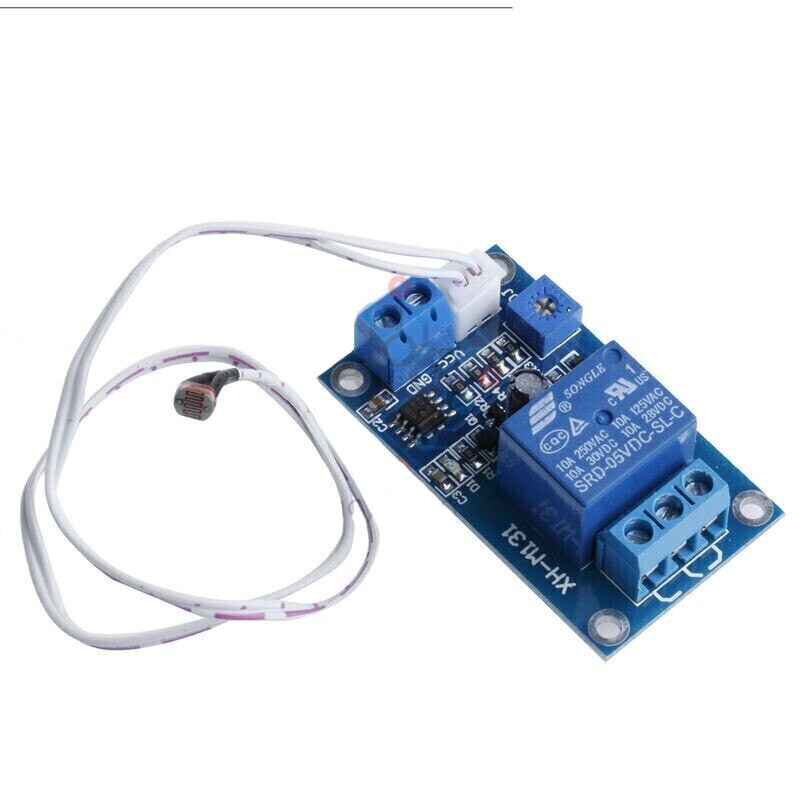

В модуле XH-M131 присутствует 2 индикатора-светодиода, один из которых сигнализирует о питании модуля, а второй загорается при превышении заданного порога чувствительности датчика.
Уровень освещенности определяется фоторезистором, который подключён при помощи кабеля. Принцип работы: при подаче света на фоторезистор он изменяет свое сопротивление, из-за чего напряжение в модуле изменяется. Это напряжение и сигнализирует о наличии света. Модуль можно использовать в решениях, в которых необходимо срабатывание реле при наличии заданной яркости света (освещение улицы, включение фар автомобиля и т.д.).
На модуле есть чип компаратор LM393, который определяет интенсивность света на фоторезисторе с заданным уровнем. Уровень чувствительности датчика можно регулировать с помощью подстроечного резистора. Модуль не имеет временных таймеров включения и отключения. Срабатывает реле при превышении заданного порога чувствительности датчика. Если освещенность часто изменяет свое состояние, то и реле будет срабатывать часто.
| Вес | 7 g |
|---|---|

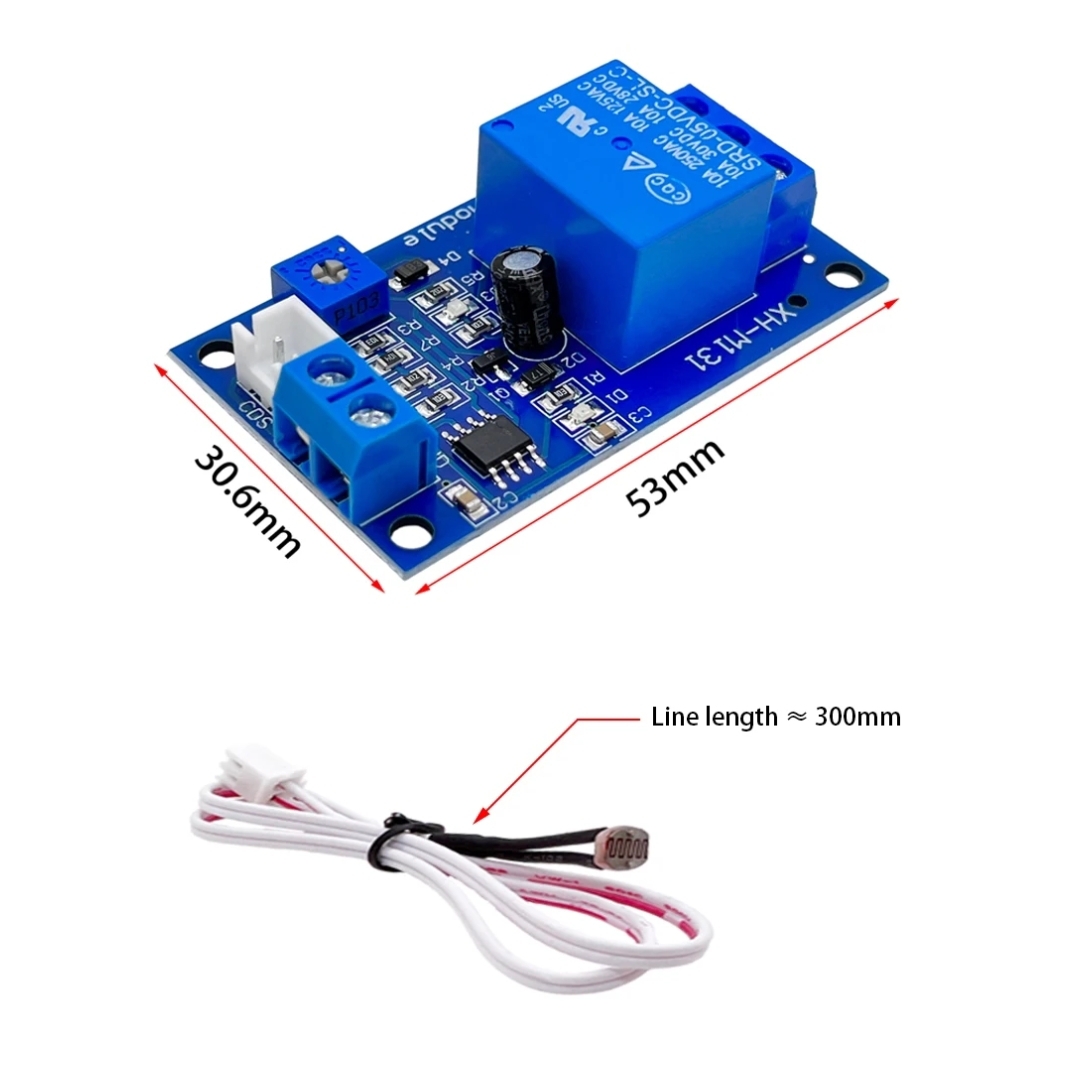

| Габариты | 53 × 31 × 12 mm |
| Частота детектирования: | 1 МГц |
| Входное напряжение: | 5В |
ОСНОВНЫЕ ДОСТОИНСТВА
- Возможность питания от напряжения в 5В
- Высокая надежность
- Хорошая чувствительность
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Освещение улицы
- Включение фар автомобиля
- Датчики света
КОМПЛЕКТАЦИЯ
- 1 × Модуль фотореле XH-M131
ПОДКЛЮЧЕНИЕ И БИБЛИОТЕКИ

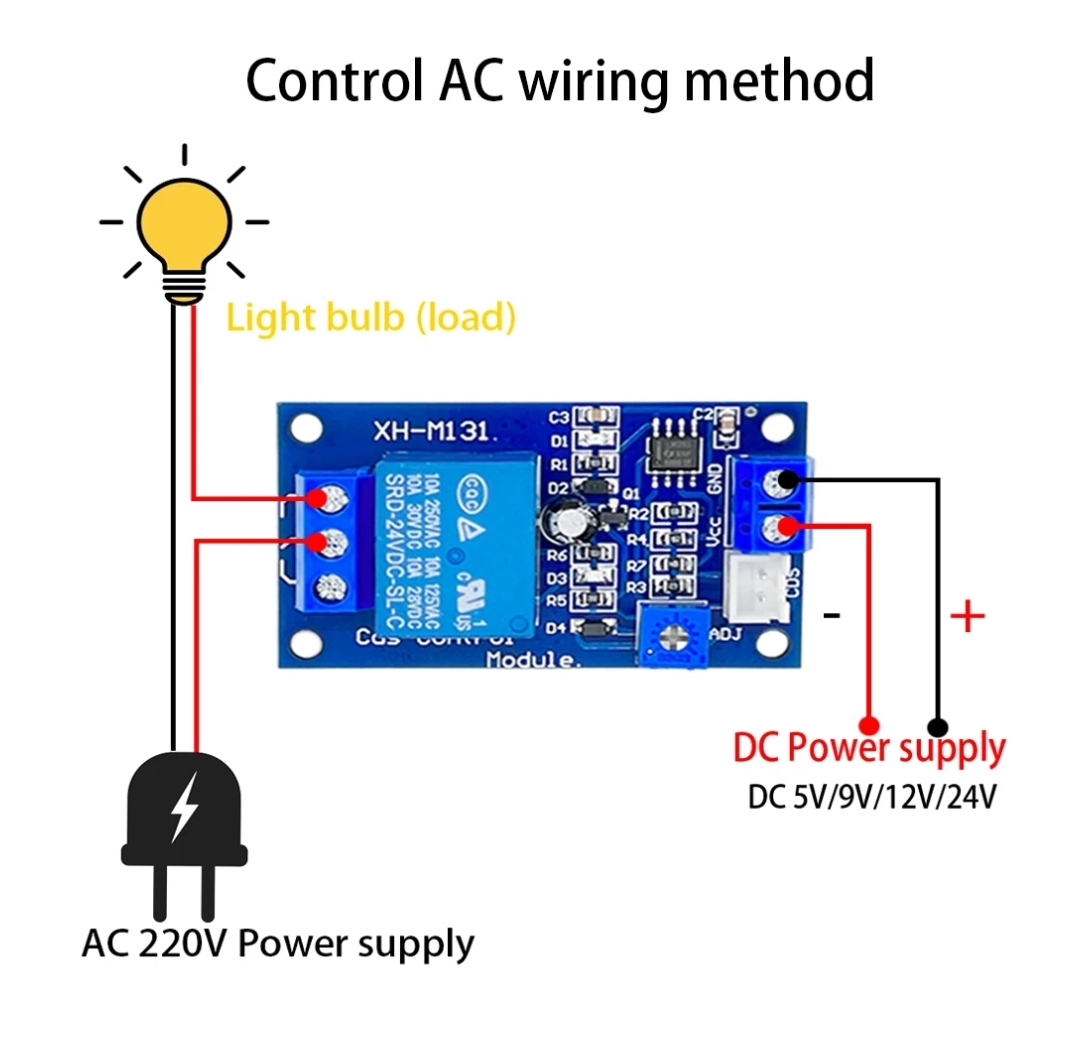

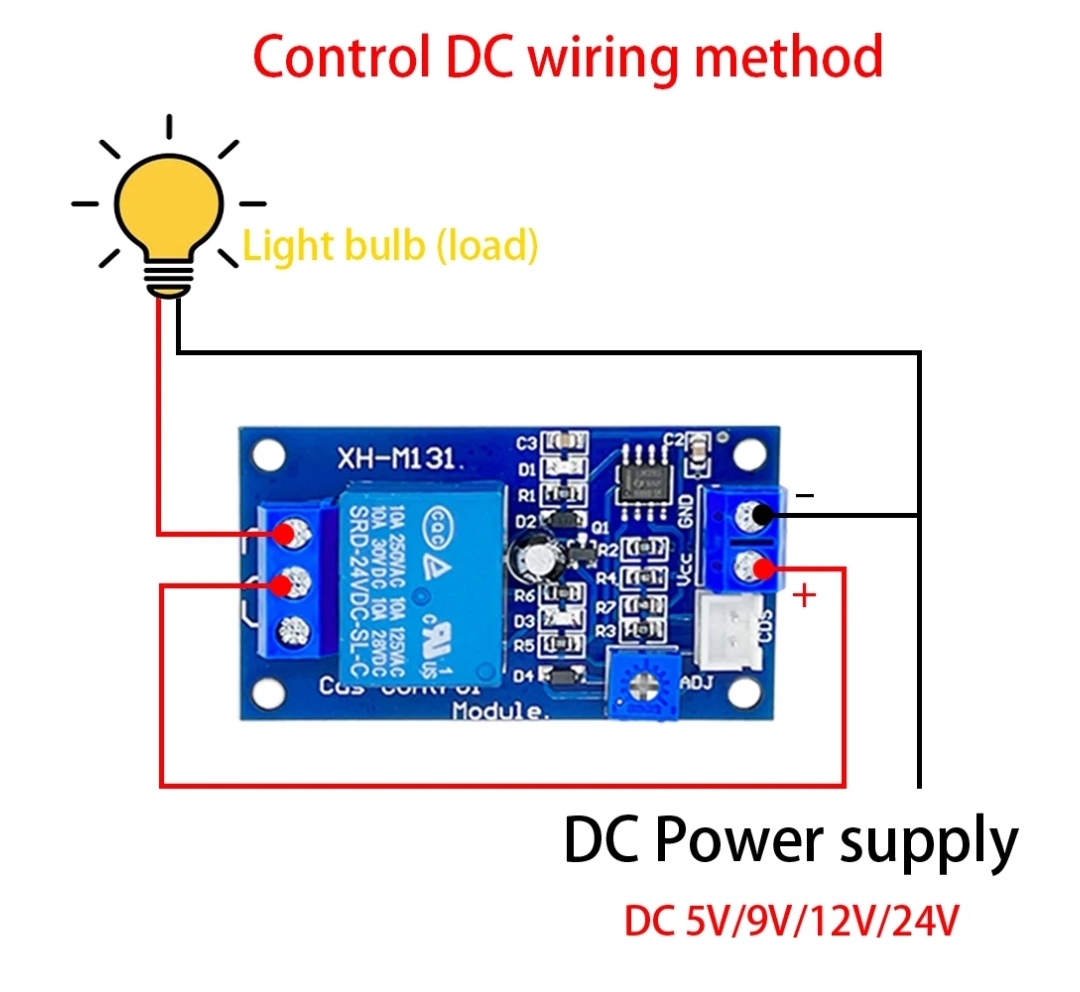

Подключается фоторезистор к модулю с помощью проводного вывода . На плате модуля есть 2 контактора клеммника:
J1 (клеммник 1): подключается питание реле 5 Вольт
J2 (клеммник 2): подключается нагрузка (постоянного или переменного тока)
