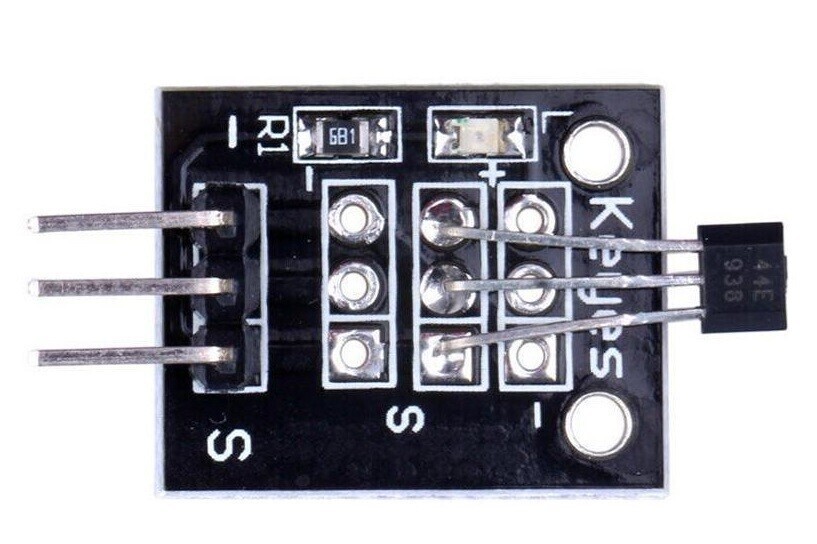

Датчик серии KY-003 является дискретным и питается от напряжения, которое лежит в диапазоне 4.5 – 5.5 В. В его основе положена микросхема 44Е. У него три выхода: Signal, Ground, 5V.
Важно понимать, что этот модуль определяет лишь присутствие или отсутствие магнитного поля, не давая возможности измерить его силу. Наличие магнитного поля даёт низкий уровень сигнала и отсутствие светодиодной индикации, а отсутствие – высокий уровень сигнала и горящий светодиод.
Датчик Холла срабатывает только на один из полюсов магнита. Если необходимо узнать на какой именно полюс он срабатывает, следует выяснить это экспериментально.
ОСНОВНЫЕ ДОСТОИНСТВА
- Низкая цена
- Миниатюрные габариты
- Удобный монтаж
- Наличие светодиодной индикации
- Может работать при высокой влажности
- Низкое токопотребление (8 мА при в рабочем состоянии)
| Вес | 2 g |
|---|---|
| Габариты | 18 × 14 × 18 mm |
| Микросхема: | 44E 938 |
| Напряжение питания: | 4.5-5.5 В |
| Потребляемый ток: | 8 мА |
ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ
- Наглядные стенды для изучения эффекта Холла
- Автоматика
- Учебные, бытовые, развлекательные приборы
