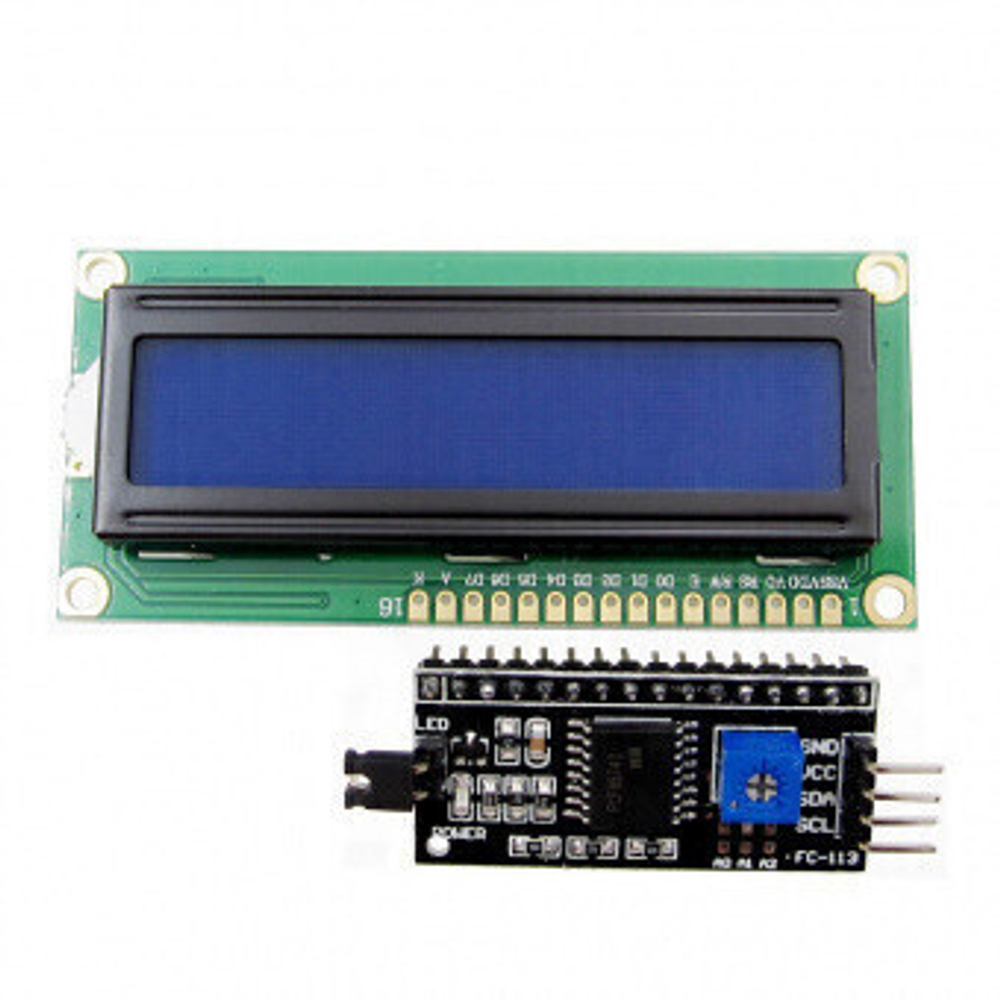

LCD1602 синий/зелёный экран +IIC/I2C/TWI/SP Serial Interface Board Module Port

Остаток: 12 шт
Нет в наличии
Описание

Символьный дисплей LCD1602 I2C с зелёной подсветкой — жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 32 символов (16 столбцов, 02 строки). Дисплей оснащён платой конвертером для преобразования параллельного 8-битного интерфейса дисплея в шину I2C по которой он и подключается к Arduino по адресу 0x3F или 0x27.

Характеристики

  • Тип выводимой информации: символьный;
  • Язык в ПЗУ дисплея: латиница, японский;
  • Возможность загрузки собственных символов: есть;
  • Формат выводимой информации: 16×02 символов;
  • Тип дисплея: LCD;
  • Технология дисплея: STN;
  • Угол обзора: 180°;
  • Тип подсветки: LED;
  • Цвет подсветки: зелёный;
  • Цвет символов: белый;
  • Контроллер: HD44780;
  • Интерфейс: I2C;
  • Адрес на шине I2C: 0x3F или 0x27 (зависит от конвертера);
  • Напряжение питания 5 В;
  • Рабочая температура: -20 ... +70 °С;
  • Температура хранения -30 ... +80 °С;
  • Габариты: 80x36 мм;

Подключение

Подключение дисплея LCD1602 к Arduino UNO

Дисплей подключается к аппаратной шине I2C Arduino. Самый простой вариант подключения дисплея к Arduino - по 4-проводному шлейфу через Trema Shield, так как на нём имеется подписанная колодка шины I2C (рисунок слева). Если Вы подключаете дисплей напрямую, то выводы GND и VCC дисплея подключаются к напряжению 5 В, а выводы SDA и SCL к аппаратной шине I2C (у Arduino UNO вывод SDA = A4, а вывод SCL = A5). На рисунке справа показано, как можно подключить дисплей к специальным выводам шины I2C Arduino UNO (эти выводы дублируют выводы A4 и A5).

Питание

Напряжение питания 5 В постоянного тока подаётся на выводы VCC и GND дисплея.

Подробнее о дисплее

Символьный дисплей построен на базе ЖК дисплея типа STN (Super Twisted Nematic) под управлением контроллера HD44780 и имеет синхронный параллельный 8-битный интерфейс подключённый к конвертеру для преобразования параллельного интерфейса дисплея в шину I2C по которой он и подключается к Arduino. Наличие конвертера облегчает подключение дисплея к Arduino, т.к. шина I2C использует всего 2 вывода для передачи данных и 2 вывода питания. Дисплей оснащён светодиодной подсветкой синего цвета. Дисплей способен одновременно отображать до 32 символов (16 столбцов, 02 строки) от чего и произошло название дисплея: LCD1602. Контроллер HD44780 имеет ПЗУ в которой хранятся цифры, символы латиницы и некоторые иероглифы японского языка, для их отображения на дисплее. Отсутствующие символы, в т.ч. и символы кириллицы, можно загружать в память ОЗУ контроллера, для вывода на дисплей надписей на Русском языке или нестандартных символов (например «смайликов»).

Устранение неисправностей

Настройка контрастности дисплея LCD1602

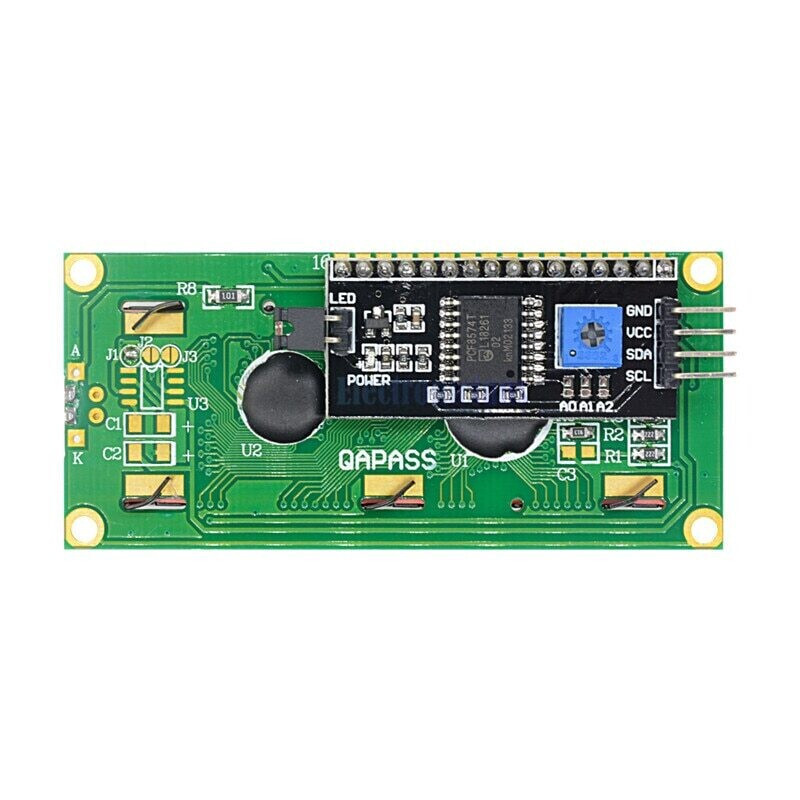

Если на дисплее не отображаются символы, или они отображаются слишком тускло, то настройте контрастность поворотом подстроечного резистора (потенциометра) на обратной стороне дисплея.

Если на дисплее не отображаются символы: верхняя строка полностью закрашена, а нижняя пустая, измените адрес дисплея в строке создания объекта (0x27или 0x3F).

Если у дисплея не горит подсветка, проверьте питание на выводах VCC и GND, и наличие перемычки на обратной стороне дисплея.

Комплектация

  • 1x дисплей LCD1602 I2C;
